多色机组式柔版印刷生产线结构

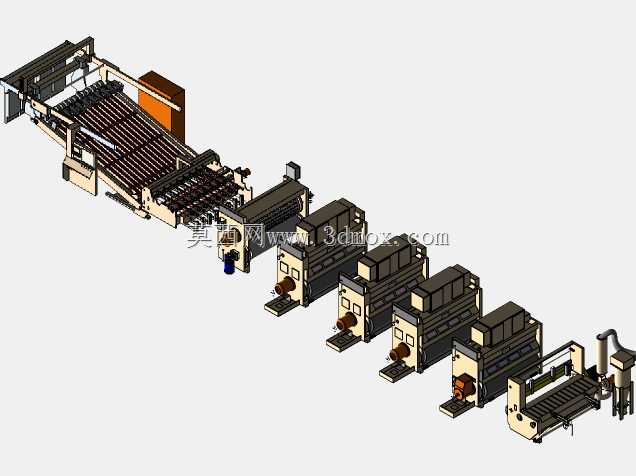

在软包装、标签、瓦楞纸预印等生产场景中，机组式柔印设备是当前主流的连续印刷加工载体，这套三维结构完整还原了多色柔印生产线的全段布局，覆盖从进料到成品收卷的所有核心功能单元，可直接用于结构校核、产线布局模拟、新员工设备认知培训等场景。从实际产线排布逻辑来看，设备沿走料方向依次设置了自动输纸台、多组独立印刷色组、过桥烘干单元、成品收料机构，同时配套了废气收集管路与电气控制柜，完全匹配量产型柔印车间的设备配置标准。每个独立印刷色组都集成了版辊安装位、网纹辊传动结构、压印辊间隙调节机构、墨路供给组件，色组之间预留了足够的走料张力调节空间，可适配不同厚度的承印材料，从薄型PE薄膜到250g铜版纸、甚至E楞瓦楞纸板都能在调整压印间隙后完成走料印刷。设计阶段优先考虑了设备的安装与维护边界，整机沿走料方向的排布预留了单侧1.2米的操作维护通道，色组之间的间距满足版辊快速更换的操作空间，顶部走料路径的护罩设计为可快速拆卸结构，方便日常清理纸粉、墨渍残留。输纸端采用飞达式分纸结构配合侧规定位机构，可保证承印材料进入第一色组时的定位精度控制在±0.1mm以内，避免多色套印时出现偏位问题；每个色组的横向套准调节结构都做了独立的安装位预留，可加装自动套准伺服组件升级为全自动套准机型，无需改动主体机架结构。烘干单元采用分层热风循环结构，对应每个色组的印刷出口位置设置独立风嘴，可根据印刷速度调整热风温度与风速，避免未干透的油墨在走料过程中蹭脏背面；收料端配套了张力自动调节辊与齐纸机构，可实现印刷完成后的材料整齐收卷或堆叠，减少后续整理工序的人工投入。机架主体采用型钢焊接后整体加工的工艺思路，所有辊类安装位的同轴度、平行度公差都按高精度印刷设备的标准设计，避免高速走料时出现材料跑偏、套印不准的问题；设备底部预留了地脚螺栓安装孔与水平调节垫铁位置，可适配不同平整度的车间地面安装需求，安装时无需额外制作复杂的设备基础，只要地面承重满足整机运行载荷要求即可完成部署。
