镀锌长排钢琴铰链比萨格拉结构件

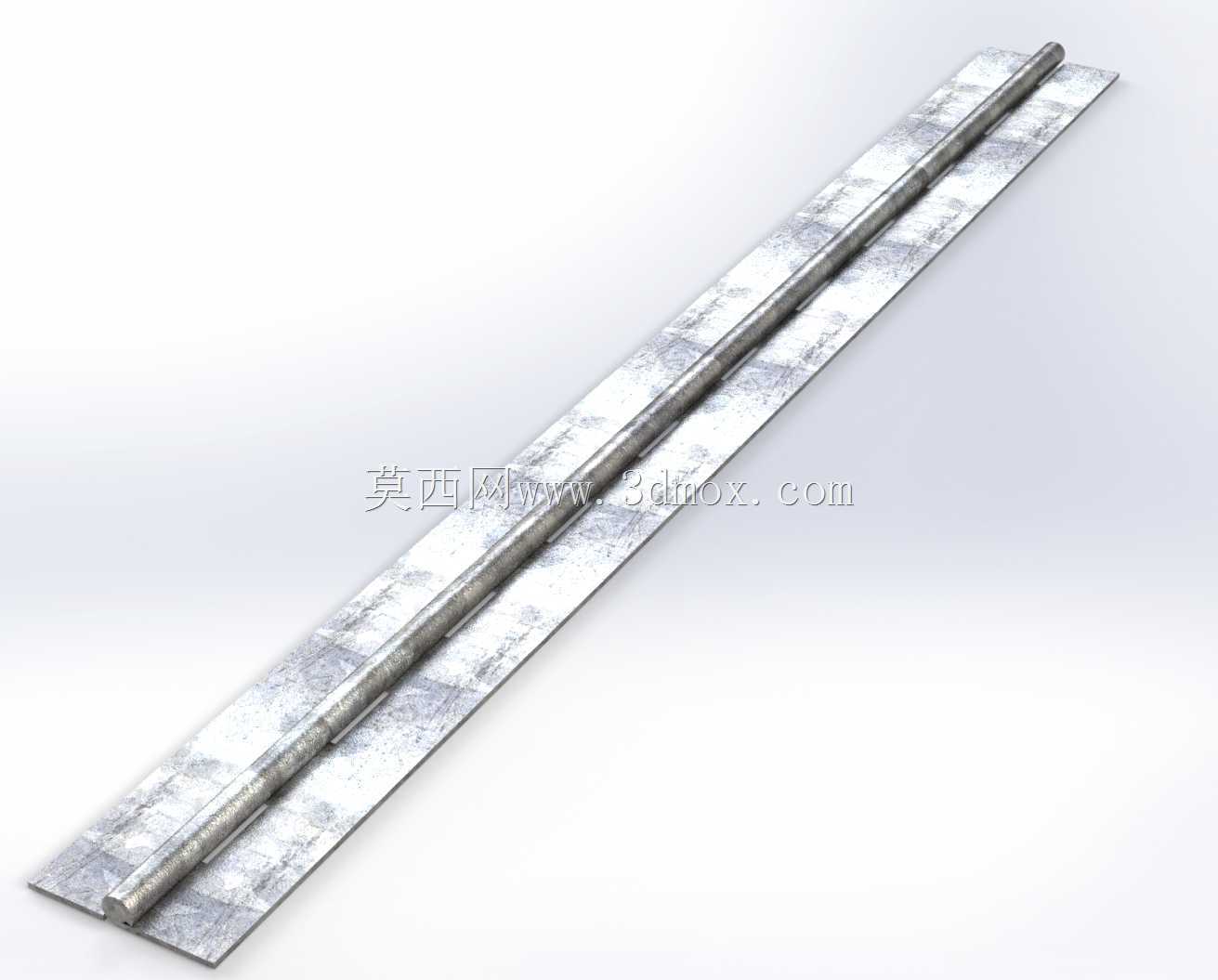

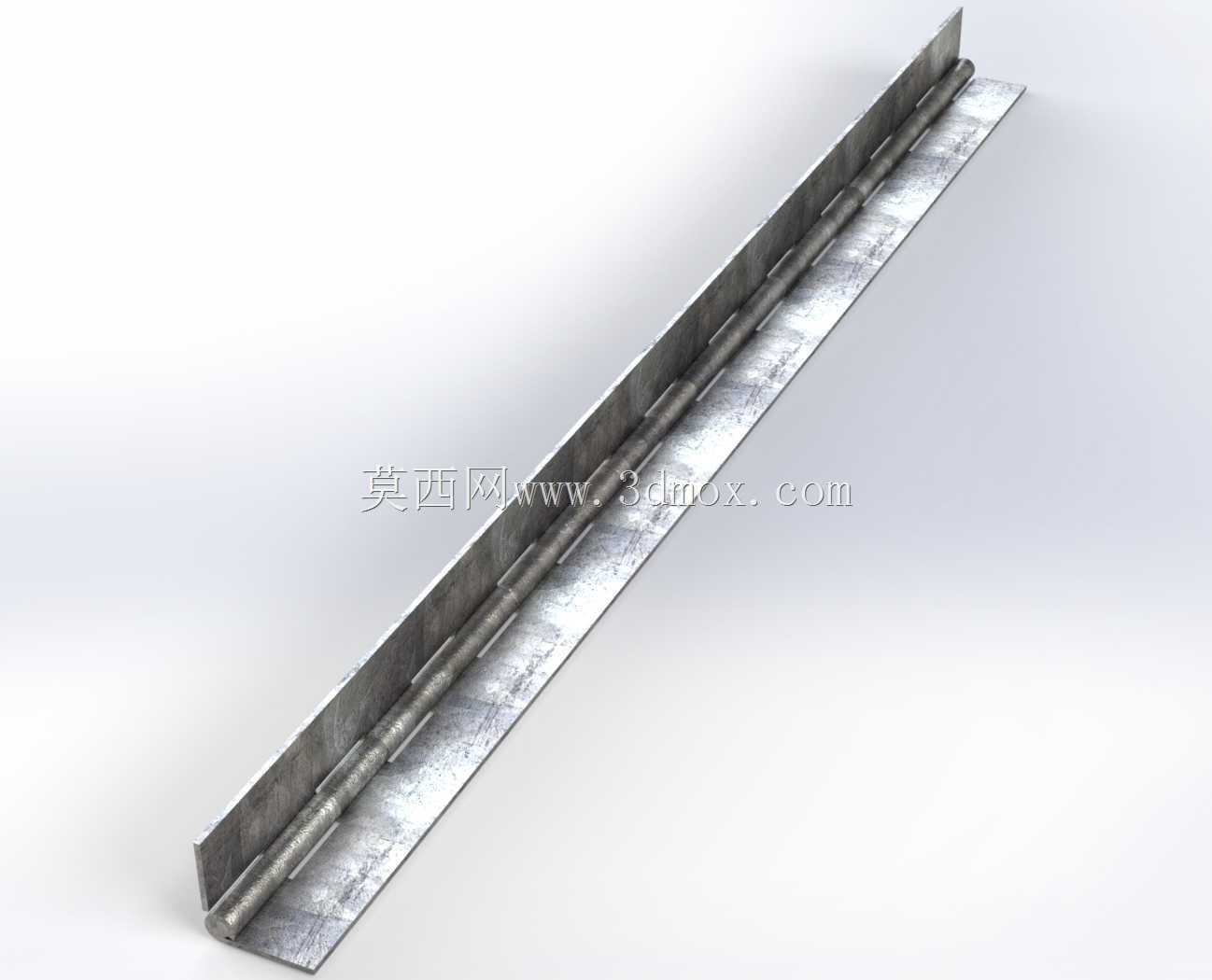

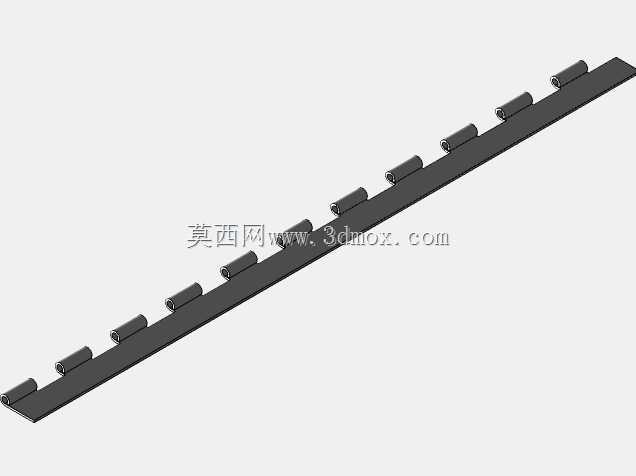

　　这类长排镀锌铰链也常被叫做比萨格拉，在工业柜体、大型设备检修门、长幅面板翻转结构里应用非常广泛，和普通短合页不同，它的整根通长销轴结构能让被连接件沿全长均匀受力，避免多段短合页安装时出现的同轴度偏差、门体翘曲、局部应力集中的问题。从结构设计来看，这款铰链采用1英寸展开宽度的镀锌钢板冲压成型，页片厚度对应19号板材规格，销轴采用1/8英寸直径的通长圆钢，页片的卷圆部位采用多段间隔式包卷结构，既保证了销轴转动时的顺滑度，又能减少整段卷圆带来的加工精度要求，降低批量生产时的工艺难度，同时间隔式的卷圆结构也能在铰链承受径向载荷时，将应力分散到各个卷圆段，避免单段卷圆受力过大出现开裂变形。

　　在实际选型应用时，首先要明确安装边界的尺寸要求，这款铰链的页片单侧安装面宽度适配常规的薄板柜体折边，安装时不需要额外在门板或门框上做太深的沉位，直接通过页片上预冲的安装孔用抽芯铆钉或者自攻螺丝固定即可，通长的结构让它可以根据实际安装长度任意裁切，不需要专门定制特定长度的合页，在现场施工或者设备改型时灵活性非常高。镀锌的表面处理让它可以适应普通室内工况、轻度潮湿的厂房环境，不需要额外做表面防锈处理，材料本身的防腐能力就能满足多数通用工业场景的使用要求，相比不锈钢材质的同规格长铰链，成本能降低六成左右，适合对成本控制较严格、工况没有强腐蚀的场景使用。

　　从功能特性上来说，这种长排钢琴铰链的转动间隙控制得比较小，页片和销轴之间的配合间隙经过冲压工艺调校，翻转时不会出现明显的窜动，当用在大型电气柜的门板上时，整根铰链的支撑力可以均匀分布在门板的整个侧边，即使门板长度达到一米以上，也不会出现门板下垂、开关卡滞的问题，相比用三到四个普通短合页拼接安装的方式，通长铰链的安装效率更高，只需要一次对齐定位，就能完成整侧边的铰接安装，不需要反复调整多个合页的同轴度，能大幅减少现场安装的调校时间。

　　设计这类铰链的三维模型时，需要重点关注卷圆部位的成型工艺性，卷圆的内径要和销轴直径保持合理的配合公差，既要保证销轴能顺利穿入，又不能间隙过大导致转动松旷，页片上的安装孔间距要符合通用五金件的安装规范，通常间隔100到150mm设置一个安装孔，保证固定后的页片不会出现局部翘起。另外要注意铰链展开状态下的平面度，冲压成型后页片的平面度误差要控制在合理范围内，否则安装后会出现门体关不严、缝隙不均匀的问题。在实际设备设计中选用这类铰链时，还要核算整根铰链的承载能力，根据页片的板材厚度、销轴直径，结合门板的重量、翻转频率来确认是否满足使用要求，19号板厚搭配1/8英寸销轴的规格，通常可以承受每米长度15公斤左右的均布载荷，适配多数薄钢板制作的柜体门、设备防护门、装饰面板的铰接需求。

　　在一些非标设备的防护栏翻转门、生产线的长观察窗、仓储设备的翻盖结构上，这种长铰链也有大量应用，它的结构简单，没有复杂的锁止或者缓冲结构，纯机械铰接的可靠性非常高，不需要日常维护，只要安装时固定牢固，就能长期稳定使用，不会出现短合页常见的螺丝松动、合页断裂脱落的问题。镀锌层的附着力也能满足常规的搬运、安装过程中的摩擦要求，不会轻易出现掉漆、露底的情况，外观呈现均匀的亚光金属质感，和工业设备的整体风格也比较匹配，不需要额外做表面装饰处理。
