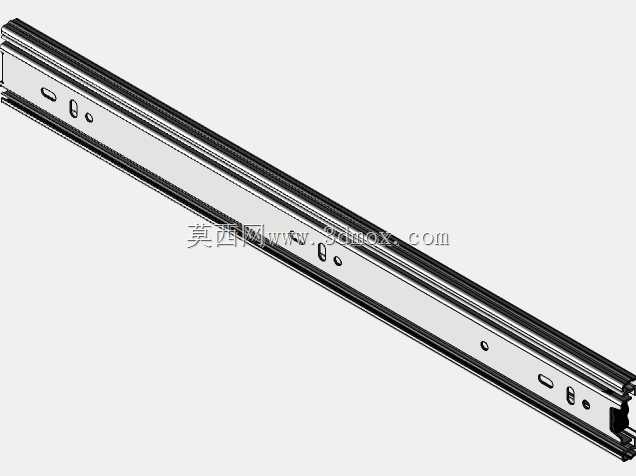

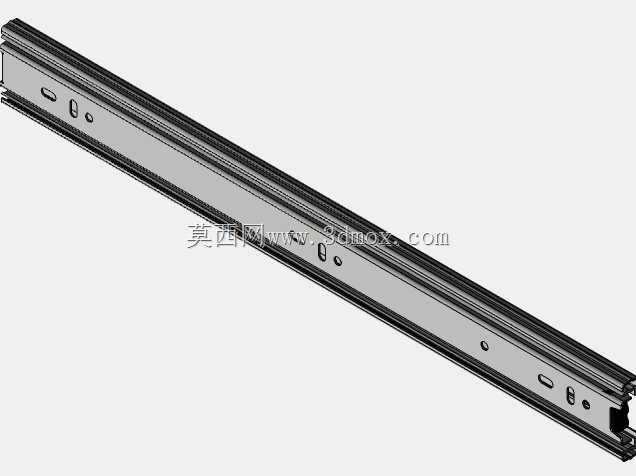

40厘米长镀锌钢三节抽屉滑轨结构

　　这款长度40厘米、截面宽度约4厘米的三节式抽屉滑轨，是家具、机柜、工业储物设备里最常用的侧向承重滑动部件，整体采用镀锌钢板冲压滚压成型，表面做镀铬防锈处理，适配15英寸规格的抽屉安装位，在民用橱柜、办公文件柜、机床工具储物抽屉、工业设备内嵌检修仓、实验室仪器柜等场景都有大量应用。

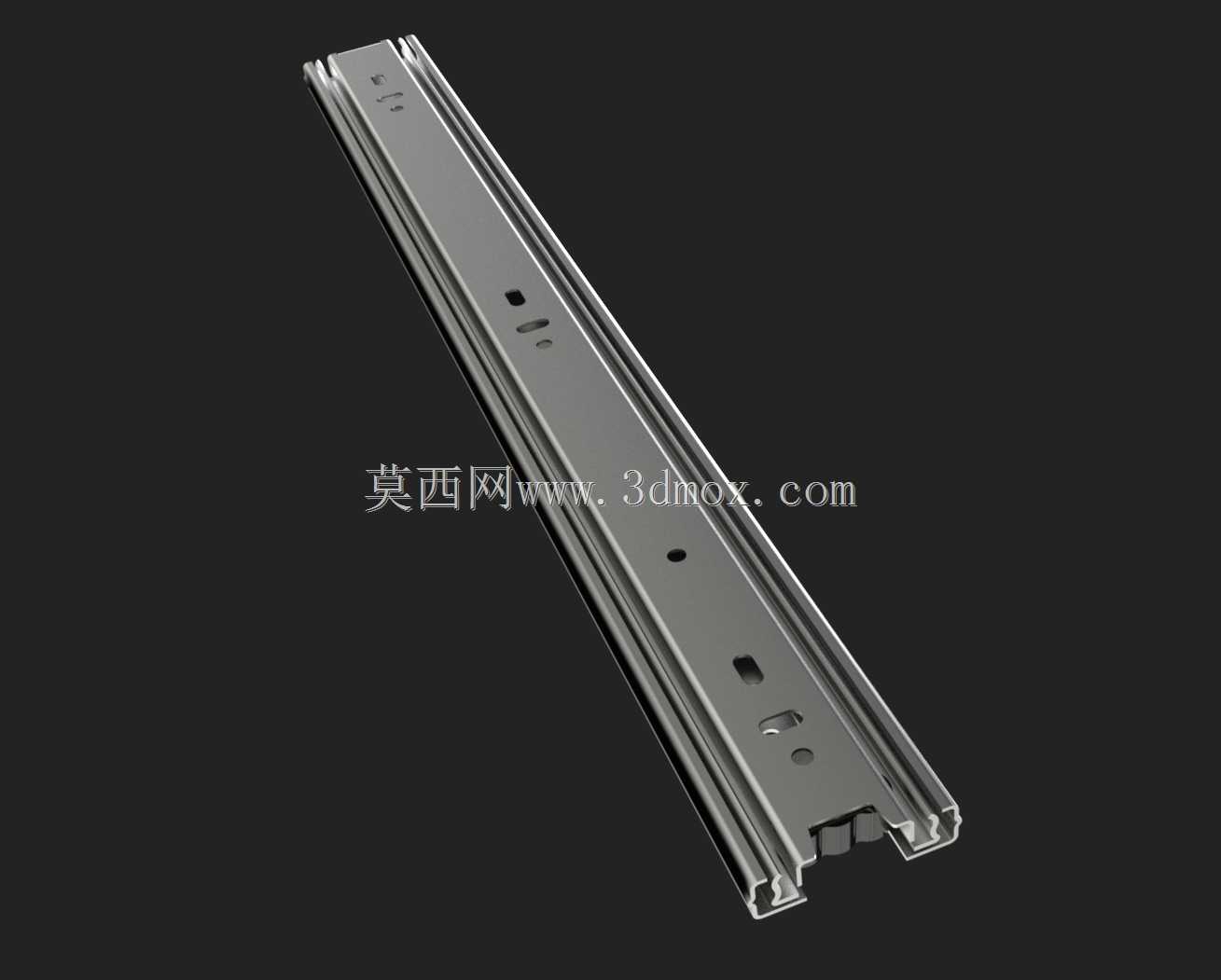

　　从结构设计逻辑来看，这款滑轨采用内外嵌套的三节伸缩构型，最外侧轨条通过预留的沉头安装孔固定在柜体侧板内侧，中间轨作为过渡承载段，最内侧轨条固定在抽屉侧板外侧，三段轨之间通过内置的滚珠保持架实现滚动摩擦替代滑动摩擦，抽拉全程阻力均匀，不会出现普通两节滑轨抽拉行程不足、抽屉完全拉出后容易倾翻的问题。轨体端部做了内卷边的限位卡口造型，一方面避免钢板裁切后的锐边外露划伤安装人员，另一方面在滑轨完全拉出时，滚珠保持架会抵靠在端部卡口位置，硬限位阻止内轨从外轨中脱出，不需要额外加装塑料限位挡块，长期承重使用也不会出现限位件断裂失效的情况。

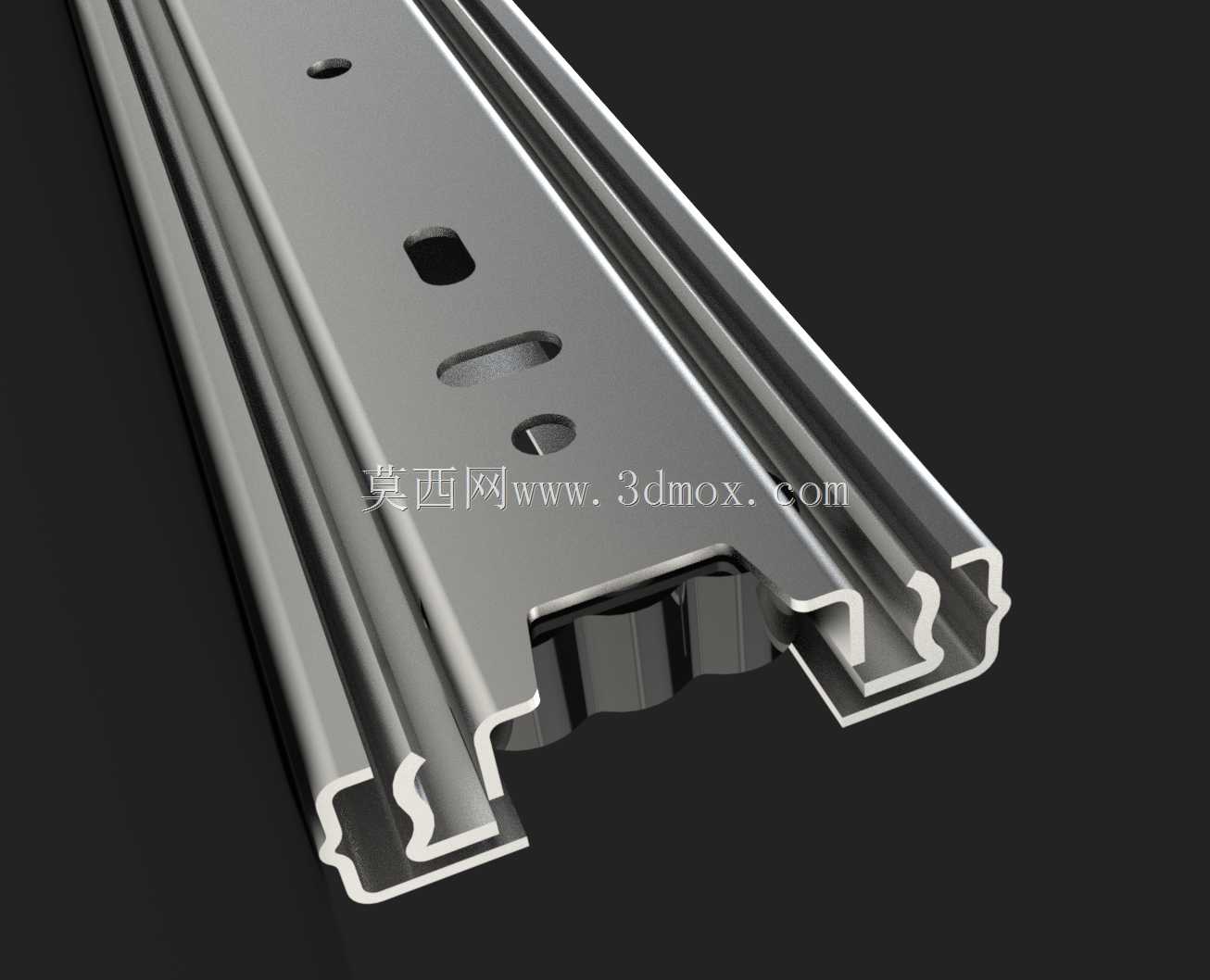

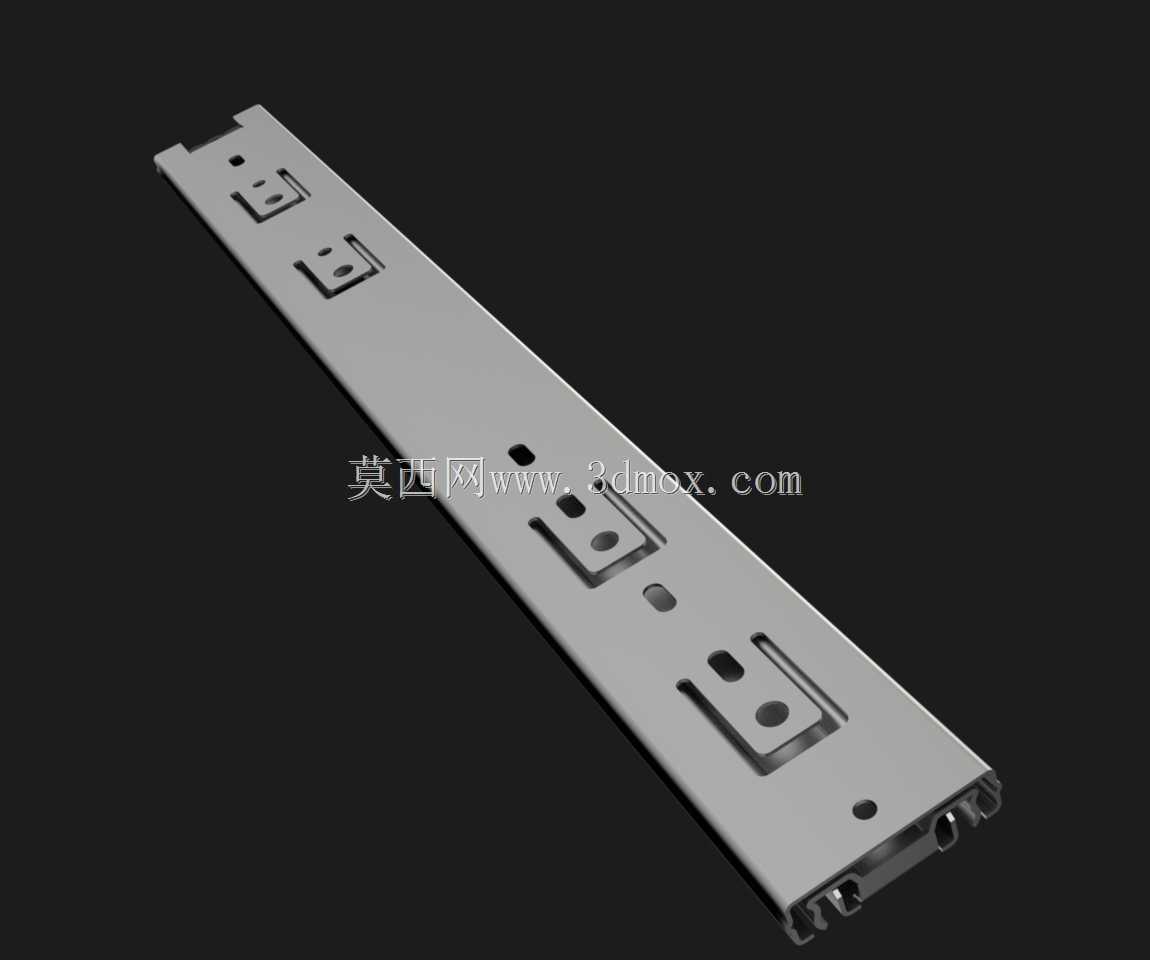

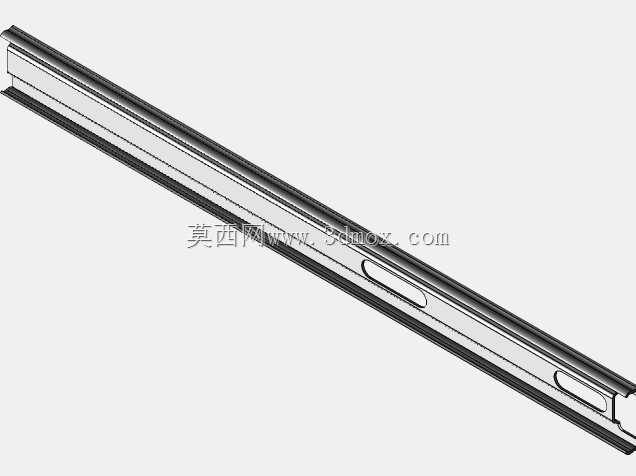

　　轨身表面预留的多组安装孔做了差异化设计，圆形沉孔用于自攻螺丝或者机米螺丝锁紧固定，长条形腰型孔则用于安装时微调滑轨的前后位置，抵消柜体侧板打孔的位置误差，装配时不需要强行掰动轨体对齐孔位，降低现场安装的对位难度。滚压成型的轨体截面做了多道弯折加强筋，沿滑轨长度方向的几道凸起折边，既作为滚珠滚动的导向轨道，也大幅提升了薄钢板的截面抗弯模量，即便抽屉内放置较重的工具、物料，轨体也不会出现中部下弯变形的问题。

　　选型适配时需要注意，这款滑轨的安装边界要求柜体侧板与抽屉侧板之间预留标准的侧向间隙，单根轨的额定承重需要根据抽屉宽度、拉出长度做校核，宽幅抽屉需要两侧成对安装滑轨，避免单侧受力出现卡滞。轨体的镀锌镀铬层可以适应普通室内干燥环境，在多油污、多粉尘的车间设备柜内使用时，定期在滚珠轨道位置补充薄层润滑脂，就能避免碎屑进入滚道导致抽拉卡顿。嵌套式的三节结构让抽屉的有效抽拉行程接近轨体总长度，检修或者取放抽屉深处物料时可以完全拉出操作，不需要探身到柜体内摸索，在机床附属工具柜、嵌入式设备检修抽屉的布局设计里，这类滑轨的安装孔位、截面尺寸已经形成行业通用标准，替换维护时不需要重新改动柜体侧板的打孔位置，互换性很强。建模过程中需要准确还原每一道折边的曲率、滚珠滚道的配合间隙、端部限位卡口的扣合形态，才能在虚拟装配时模拟出滑轨抽拉的实际运动行程，避免设计阶段出现抽屉和柜体门框干涉、滑轨拉出后和周边设备零部件碰撞的问题。
