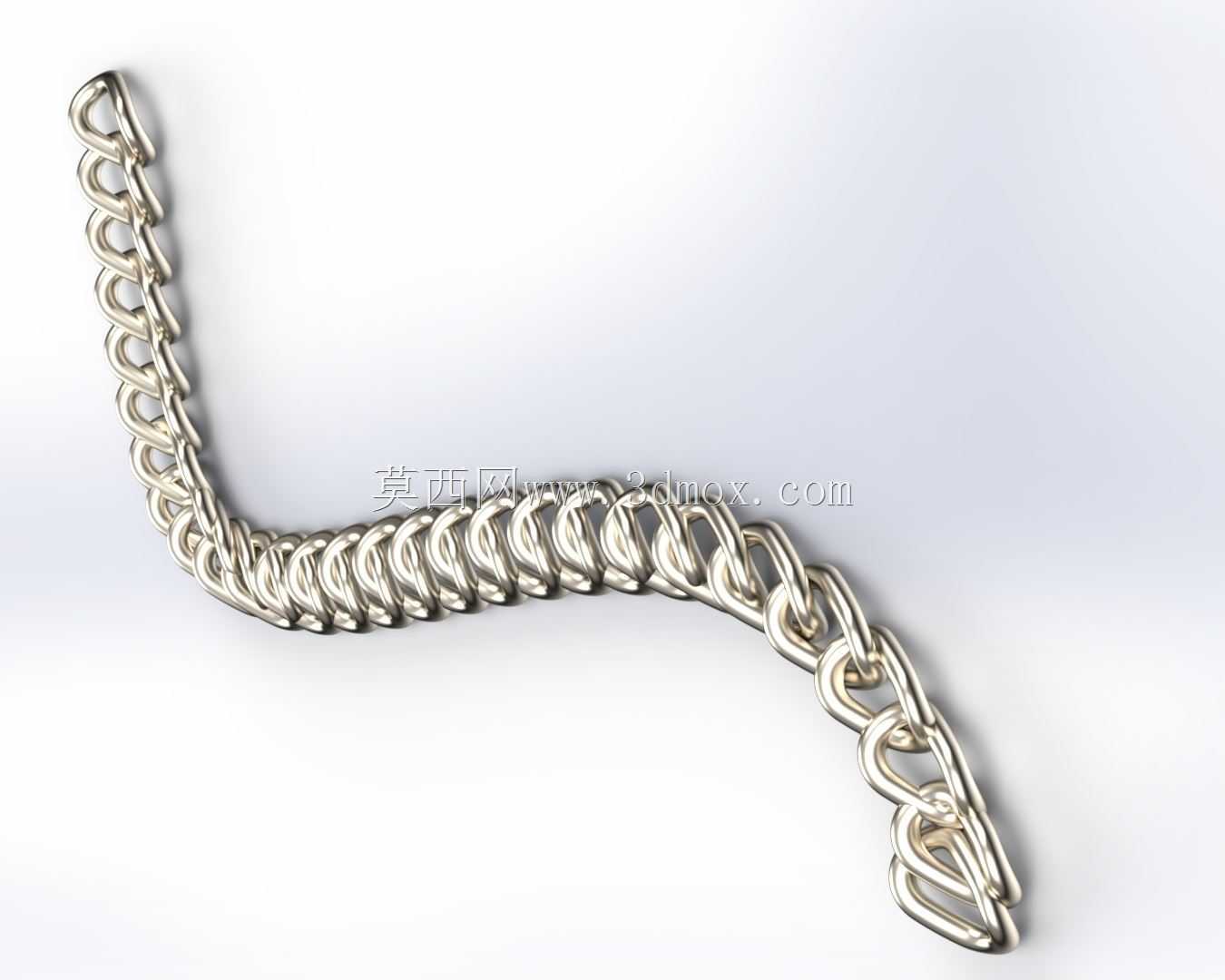

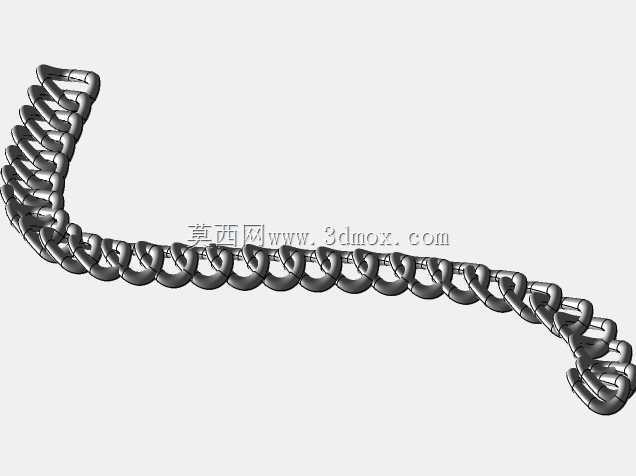

金属闭合链环传动连接构件

　　日常做设备结构设计时，这类闭合链环构件的应用场景远比想象中宽泛，小到小型输送线的物料拖拽牵引、工装夹具的柔性吊挂连接，大到轻型起重设备的载荷传递、防护栏的柔性限位结构，都能见到这类构件的身影。很多刚入行的结构工程师容易把这类链环和输送用滚子链混淆，实际上这类无滚子的闭合互锁链环，核心优势是各个方向的弯折自由度更高，不需要配套链轮做定轨迹传动，更适合多方向受力、牵引路径存在小幅度偏移的使用场景，比如车间内工位间的轻型工具吊挂，工人操作时可以随意调整工具的牵拉角度，不会像刚性吊杆那样出现卡滞或者应力集中断裂的问题。

　　从结构设计逻辑来看，这类链环的单个环体采用等截面圆弧过渡设计，没有尖锐的应力集中棱角，每个环体与相邻环体的接触区域为圆弧面线接触，受拉时载荷可以沿着环体的圆弧轮廓均匀分散，不会出现局部应力突变的情况。建模时需要重点控制单个环体的截面直径与环体内孔的尺寸比例，常规使用场景下，环体内孔的净空尺寸需要比相邻环体的截面外径大0.8到1.2毫米，这个间隙既可以保证相邻环体之间有足够的活动角度，满足多方向弯折的使用需求，又不会因为间隙过大导致受拉时环体之间出现错位卡滞，或者动态牵拉时产生过大的冲击噪音。如果是用于有腐蚀环境的场景，比如户外设备的牵拉构件，环体表面的圆角过渡还能减少积液残留，降低缝隙腐蚀的概率，延长构件的实际使用寿命。

　　做三维建模时，很多新手容易犯的错误是直接用圆环体布尔求交做出互锁结构，忽略了实际生产中环体是弯折后焊接成型的工艺特性，每个环体的对接焊缝位置需要做平滑的堆焊打磨处理，模型上需要体现出焊缝区域的微小凸起与平滑过渡，不能直接做成完美的光滑圆环，否则后续做有限元受力分析时，会因为模型过于理想化，得出的载荷安全系数比实际使用场景偏高，容易导致选型时出现强度不足的问题。另外需要注意的是，这类链环组成的长链，自然垂放时的弯曲半径和环体的尺寸直接相关，单个环体的外轮廓长度越大，整链的最小自然弯曲半径就越大，设计时如果需要将链条收纳在狭小的腔体内，比如小型手拉葫芦的链盒，就需要提前根据环体尺寸计算整链的堆叠体积，避免出现链条无法完全收纳的问题。

　　从安装边界来看，这类链环构件和端部连接件配合时，端部的挂点销轴直径不能超过环体内孔直径的三分之二，否则会导致环体在挂点位置的活动角度受限，无法发挥多方向弯折的优势；如果是用于传动牵拉场景，整链的初始张紧度不能调得过高，因为这类链环没有滚子结构，张紧度过大时会导致环体之间的接触压力骤增，加速接触表面的磨损，缩短整体使用寿命。在做装配验证时，还要重点检查整链弯折到最大角度时，相邻环体之间不会出现硬干涉，每个环体都能绕相邻环体的轴线自由转动，不会出现卡滞点，否则实际使用时卡滞位置会出现局部应力集中，在反复交变载荷的作用下很容易出现疲劳断裂。另外，这类链环如果用于人员防护类的场景，比如高空作业的安全挂链，建模时还需要在环体的接触位置预留微小的形变余量，保证受冲击载荷时环体之间有微小的相对位移空间，吸收部分冲击能量，避免刚性冲击直接作用在单个环体上导致断裂。
