小型核桃破壳取仁加工设备结构设计

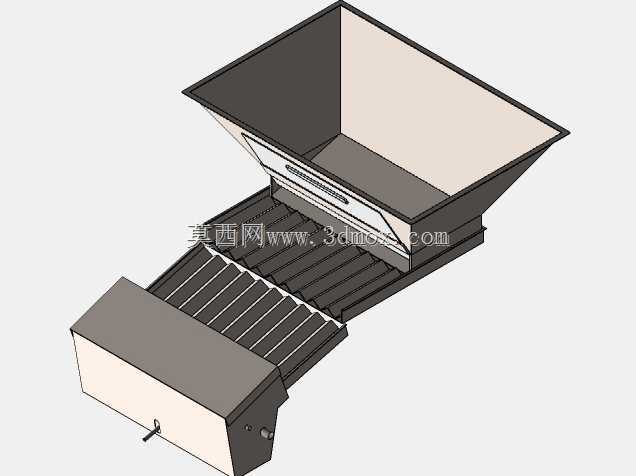

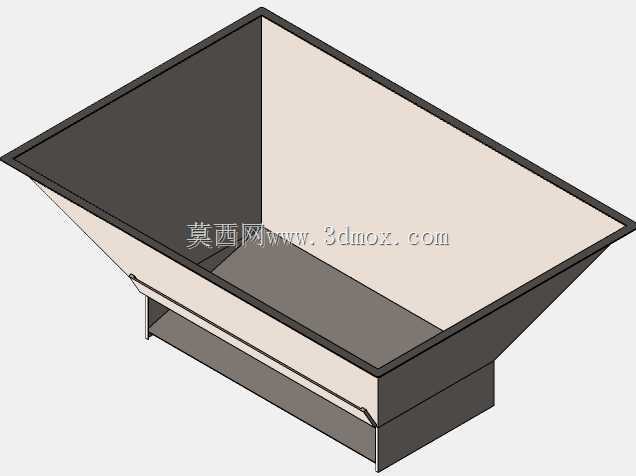

　　这套结构针对丘陵产区核桃产后初加工的痛点展开，核心处理能力设定在每小时两百公斤进料量级，适配村级加工点、小型坚果合作社或农户集中处理场地，不需要复杂厂房基建即可完成从进料到壳仁初步分离的连续作业。整体采用上方扩口料斗接料、下方倾斜格栅输送破壳的布局，进料段做了大角度敞口设计，方便人工倒袋或与小型上料机对接，料斗内壁预留的倾斜角度能避免核桃架桥卡料，依靠自重连续向下方破壳辊道喂入。

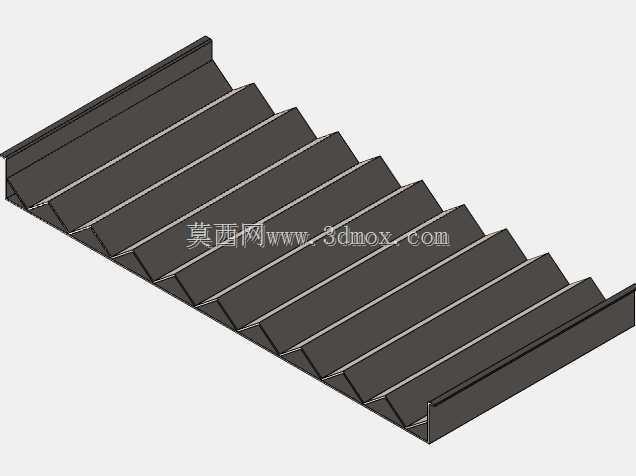

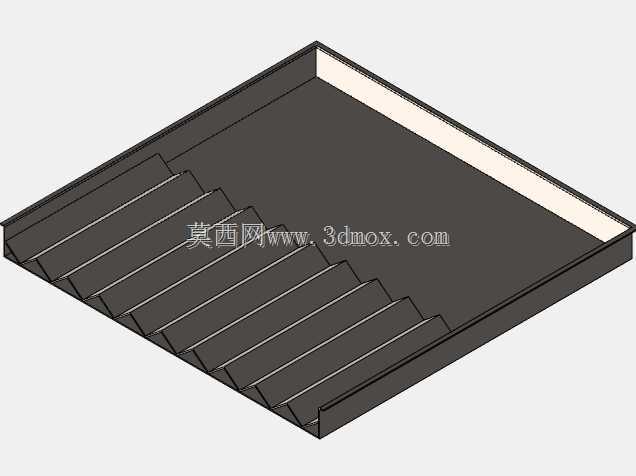

　　破壳执行段采用多道平行辊条配合可调间隙的格栅结构，设计时重点考虑不同品种核桃的壳厚差异：辊道间距可在一定范围内调整，通过改变挤压行程控制破壳力度，既能让外壳充分开裂，又尽量减少核桃仁被过度挤压碎裂。倾斜布置的辊道同时承担输送与筛分功能，破壳后的碎壳会顺着格栅间隙下落，完整或半粒的核桃仁沿辊面继续向出料端移动，在出料口下方可直接放置收集筐承接。

　　从安装边界来看，设备整体长宽高比例紧凑，进料口高度适配人工站立倒料的操作范围，出料端留出足够的容器放置空间，底部支撑结构可直接固定在水泥地面或钢制机架上，不需要额外深挖地基。驱动部分布置在机体侧下方，与破壳辊道通过链传动连接，护罩位置预留了检修开口，日常更换易损辊条、调整间隙时不需要完全拆解机体。

　　结构建模过程中，料斗薄壁钣金件、格栅辊条、机架焊接件分别按实际加工工艺拆分：钣金部分考虑折弯余量与焊接坡口，辊道组件按装配关系建立约束，能够直接验证运动干涉与间隙匹配。这类小型破壳设备的选型重点不在高产能，而在破壳率与整仁率的平衡，该结构通过可调间隙和多道渐进挤压的方式，避免单次强力冲击造成的仁料损伤，同时连续输送的形式比间歇式单机破壳效率更高，适合核桃、薄壳山核桃等相近尺寸坚果的初加工场景，也可作为坚果深加工生产线前端的破壳单元使用。
