齿轮啮合式对辊破碎装置结构设计

　　这套破碎装置的核心作业场景集中在农产品初加工、小型固废预处理环节，针对小麦原粮除杂破碎、小块硬质物料的粗碎工序设计，区别于大型矿用破碎设备的大处理量定位，该结构更适配小批量、连续化的窄粒度出料需求，在小型粮油加工坊、实验室物料制备场景中，能稳定完成进料粒度不超过30mm的硬质物料破碎作业，避免传统锤片式破碎过粉碎率高、粉料占比过大的问题。从功能实现逻辑来看，装置采用平行轴外啮合齿轮作为动力传递与破碎执行的一体化结构，两个带齿辊轴平行布置在透明防护箱体内部，辊齿采用渐开线齿形优化设计，啮合过程中既完成动力的同步反向传动，又通过齿面的挤压力、剪切力对进入两辊间隙的物料实现破碎，无需额外配置同步齿轮组，简化了整体传动链，减少了故障点。

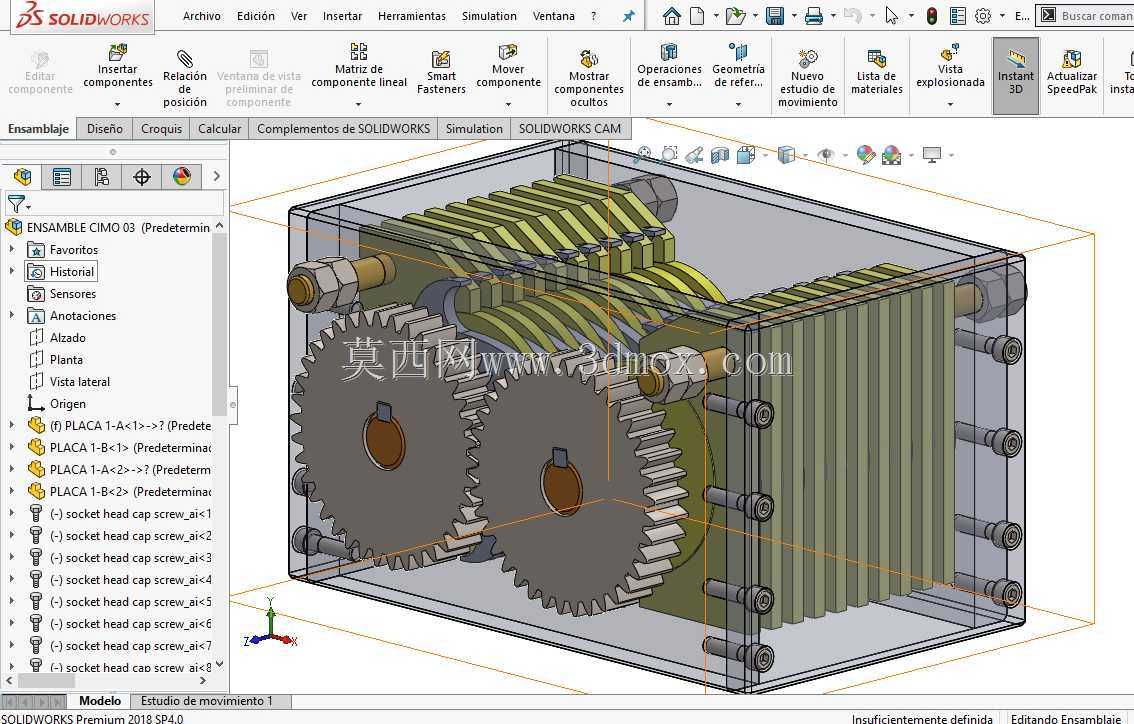

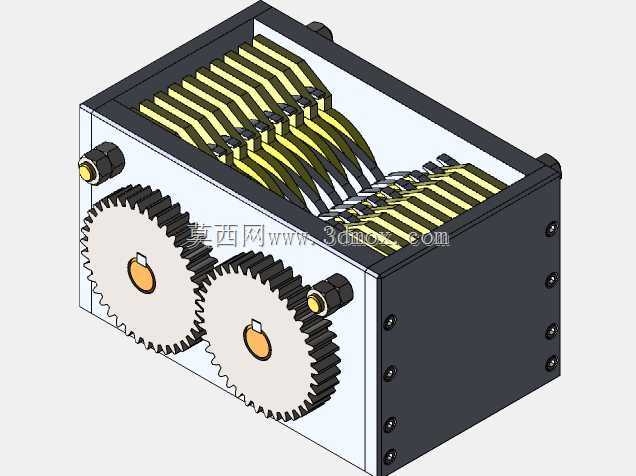

　　箱体采用透明聚碳酸酯板材作为可视面板，搭配四周的内六角圆柱头螺钉完成拼接紧固，既可以在设备运行过程中直接观察内部物料的破碎状态、齿面磨损情况，也能快速拆解完成内部清洁与易损件更换，适配食品类物料加工的卫生清洁要求，避免物料残留滋生细菌。设计阶段优先考虑了安装边界的适配性，整体采用方形模块化箱体结构，所有紧固螺钉均布置在箱体侧边的安装凸台上，底部预留四个同轴安装孔位，可以直接固定在标准型材机架或者作业台面上，进料口开设在箱体顶部对应两辊啮合区的正上方，保证物料能直接进入破碎啮合区间，不会出现侧边漏料的问题，出料口对应设置在箱体底部正下方，可直接对接集料容器或者下游输送设备，无需额外增设导流结构。传动端的输入轴伸出箱体外侧，

　　可通过联轴器直接连接减速电机输出端，也可搭配带轮结构实现远距离动力输入，轴伸处采用标准轴封结构完成密封，避免破碎过程中产生的细粉料从轴孔间隙泄漏。齿辊的间隙调整通过箱体侧板上的偏心轴承座实现，转动偏心套即可改变两辊的中心距，从而调整出料粒度范围，适配不同物料的破碎粒度要求，调整完成后通过侧边的锁紧螺钉完成位置固定，避免运行过程中辊轴移位。从结构强度设计来看，齿轮辊采用合金结构钢整体加工成型，齿面经过淬火处理提升耐磨性能，可适应长时间连续破碎作业的磨损需求，箱体的支撑框架采用金属材质加工，为透明防护面板提供足够的支撑刚度，避免设备运行过程中因振动导致面板变形或者密封失效。在实际装配过程中，两辊轴的平行度公差控制在0.05mm以内，

　　保证齿轮啮合过程中齿面接触均匀，不会出现偏载导致的齿面异常磨损或者卡滞问题，所有螺钉的紧固扭矩按照标准件对应的扭矩值施加，保证箱体拼接的密封性，避免细粉从拼接缝隙溢出。这套结构没有配置复杂的传感与控制系统，仅作为纯机械执行单元使用，用户可根据自身的处理量需求匹配对应功率的驱动电机，调整辊轴转速来适配不同物料的破碎特性，针对韧性较强的物料可适当降低辊轴转速，提升剪切破碎效果，针对脆性物料可提高转速提升作业效率。
