L型三角承重置物托架结构设计

　　日常做设备外围护板、工位置物台、轻型物料挂装结构时，这类L型三角支撑件是选型库里复用率极高的标准件，不用每次从零搭骨架，直接调取调整孔位就能适配不同安装基面。它的受力逻辑非常清晰，水平段承担置物面的竖向载荷，垂直段贴紧墙面或设备立柱完成载荷传导，斜向加强筋把悬臂端的弯矩拆解成压应力与拉应力，避免长悬臂根部出现应力集中断裂。

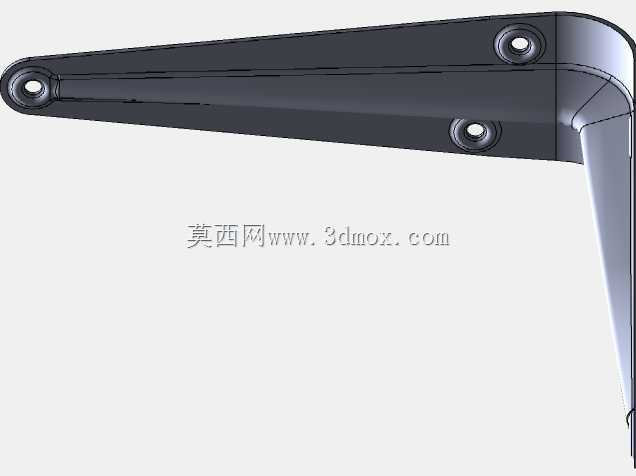

　　从安装边界来看，垂直段预留的两个沉孔可适配M6-M8规格的膨胀螺栓或机螺钉，孔间距经过排布，既可以直接固定在混凝土实心墙、轻钢龙骨墙的承重骨位上，也能锁附在铝型材框架、方管机架的侧壁；水平段的两个安装孔用来固定层板，不管是木质层板、亚克力板还是薄钣金台面，锁入螺钉后都不会出现板面滑移。建模时特意把孔位做了沉台处理，螺钉锁入后头面不突出托架表面，不会刮蹭放置的工件或线缆，边缘全部做了R角过渡，没有尖锐棱边，车间装配时也能减少划伤风险。

　　实际应用场景覆盖很广，小到设备旁的工具挂板、传感器安装辅助支架、电箱侧边的走线槽承托，大到工位旁的轻型物料置物台、检验台边的量检具临时放置架，都能通过调整托架的布置间距来适配载荷。单支托架适合承载15kg以内的静载荷，若层板跨度超过600mm，可在中间增设一支托架分散弯矩，避免层板中部下挠。设计阶段没有做多余的装饰曲面，整体采用等壁厚钣金折弯思路建模，后续如果需要出工程图，可直接展开得到下料尺寸，折弯工序一次成型，不需要额外焊接拼合，量产时加工成本很低。

　　建模过程中把安装基面的避让空间也做了预留，垂直段背面与墙面完全贴合，不会出现螺钉头顶起导致托架装不平的问题；水平段表面做了轻微的下沉筋，既提升了板面的抗扭刚性，也能让放置的工件不会轻易滑移。做结构选型时不用额外校核整体强度，只要根据实际层板长度匹配托架数量，确认固定螺钉的锚固长度足够，就能满足绝大多数轻型置物、挂装的支撑需求，是设备周边辅件设计里非常实用的一类基础支撑结构。
