杆端关节轴承M12内螺纹连接结构

　　该零件为杆端内螺纹型关节轴承，核心功能是在两个构件之间提供可摆动、可小角度偏转的铰接连接，同时通过杆部M12螺纹承担轴向拉力与压力，常见于需要补偿安装误差、吸收振动或允许相对转动的连杆机构中。实际工程里，这类结构大量出现在自动化设备的导向连杆、包装机械的摆臂支撑、输送线张紧调节机构、工装夹具的浮动连接端，以及车辆操纵杆件的铰接位置。

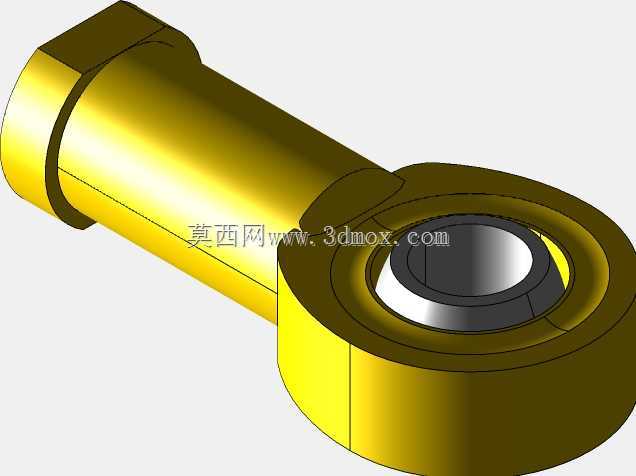

　　从结构上看，零件一端为带内螺纹的圆柱杆身，端部加工有外六角面，便于使用扳手施加拧紧力矩；另一端为带内环的环形头部，内环与外圈之间为球面配合，可在一定锥角范围内任意方向摆动。这种组合使它既具备螺纹杆的可调连接能力，又具备关节轴承的角度补偿能力，能够降低相邻构件因加工偏差、装配错位或运行变形带来的附加载荷。

　　设计时需要重点控制几个边界。杆部螺纹规格决定了它可直接旋入M12外螺纹杆件或调节螺杆，六角头尺寸则影响装配空间与扳手操作余量；头部环宽、内环内径和端面厚度决定销轴穿过时的配合长度与接触面积；球面副的摆动范围直接限制连杆在极限位置时的夹角，若相邻构件转角超过允许值，会造成外圈边缘与内环端面干涉，进而引起卡滞或异常磨损。

　　建模过程中，杆身与头部的过渡区域应保持连续圆滑，避免应力集中在螺纹根部与头部连接处。内螺纹不必只作装饰特征，若用于后续干涉检查或出工程图，应按标准牙型与有效旋合长度建立；内环内孔需要与拟选用的销轴直径保持一致，并在装配模型中预留合理间隙。头部端面、杆部轴线和内环中心的相对位置，是保证连杆运动轨迹准确的关键尺寸，建模时应以球心为基准建立装配参考，再向杆部螺纹端延伸出轴线。

　　在设备选型层面，这类杆端关节轴承适合既有直线传力又有角度偏转的位置。若机构运动中存在频繁摆动，应关注球面摩擦副形式与润滑条件；若用于洁净或免维护场景，可选用自润滑衬层结构；若承受较大冲击载荷，则需校核螺纹旋合长度、杆部截面以及头部宽度是否满足强度要求。把该三维模型放入整机装配中，最直接的作用是检查螺纹杆与相邻螺母、支架、销轴之间的空间关系，确认扳手空间、摆动包络和锁紧位置是否合理，从而在加工前发现铰接点干涉、调节行程不足或拆装困难等问题。
