90立方立式储槽带防溢围堰结构设计

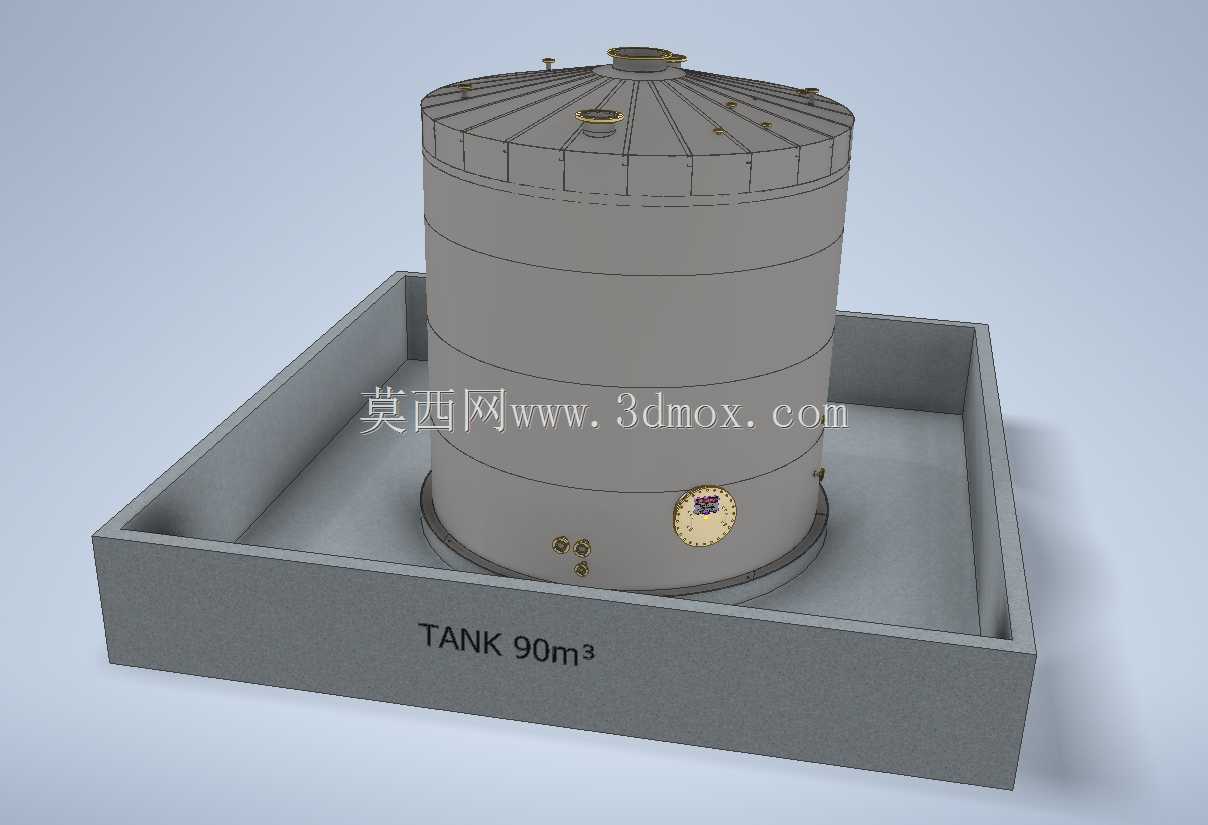

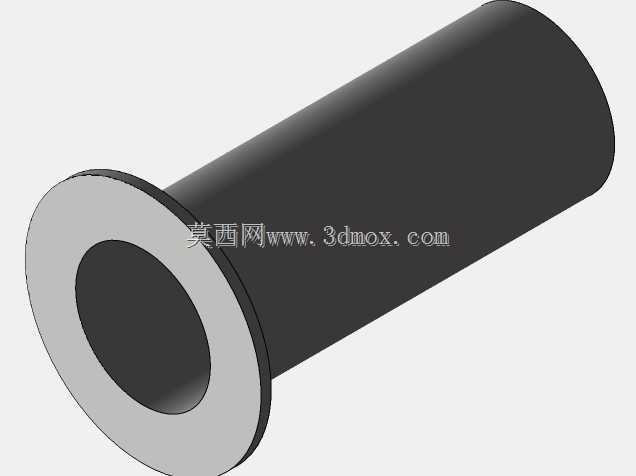

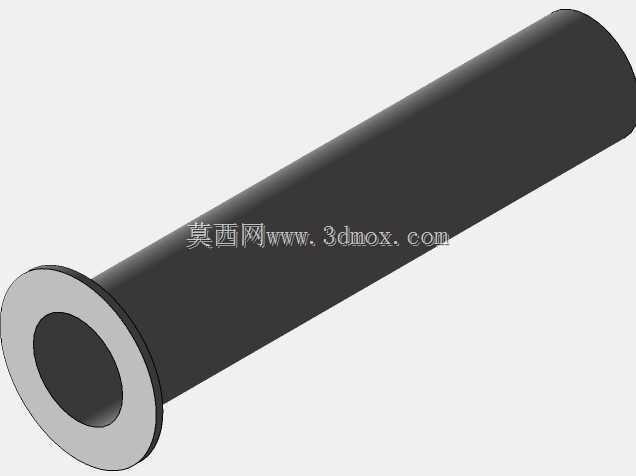

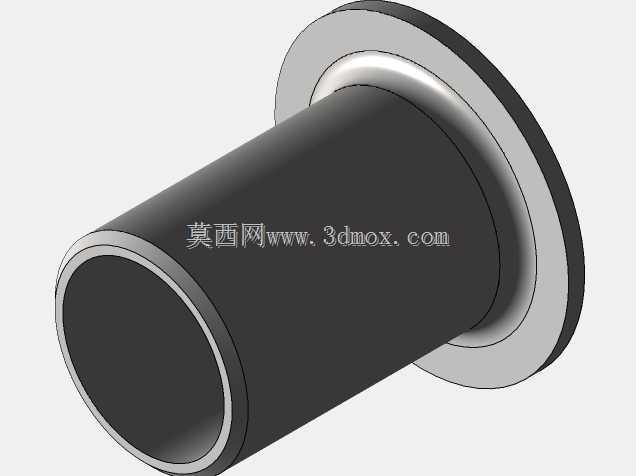

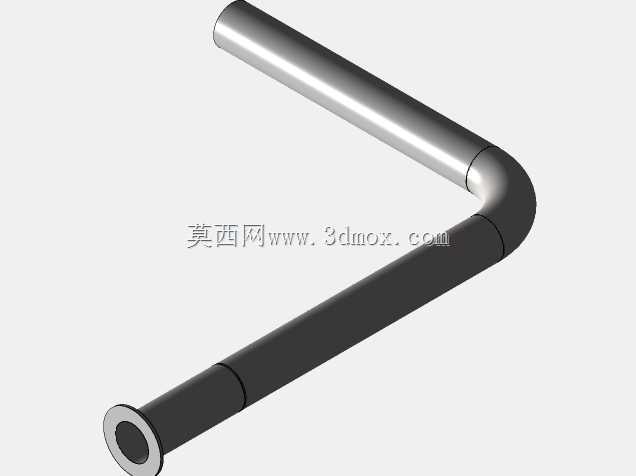

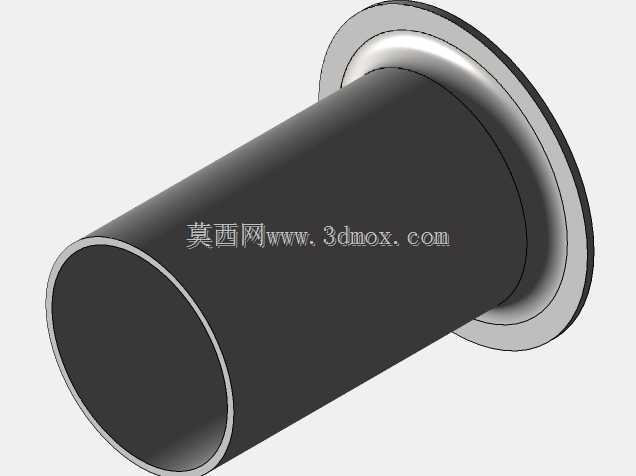

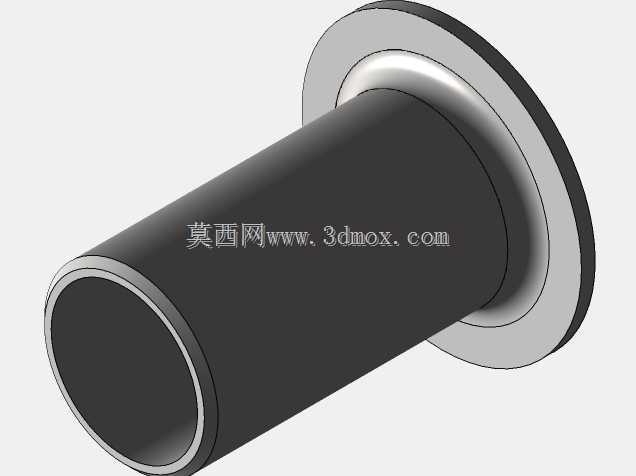

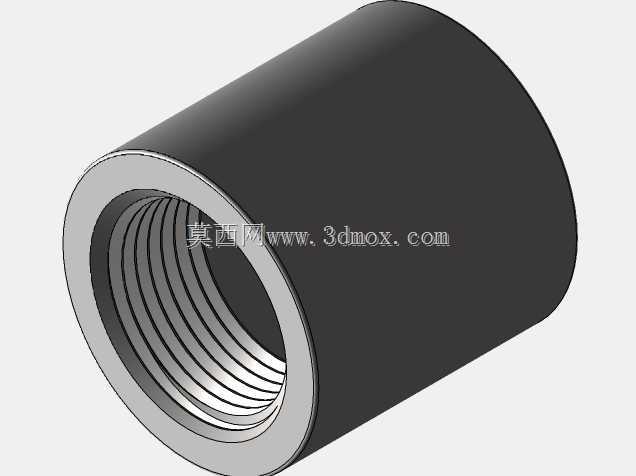

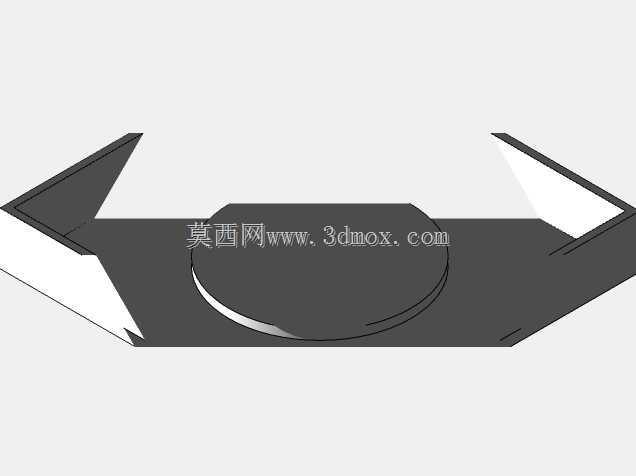

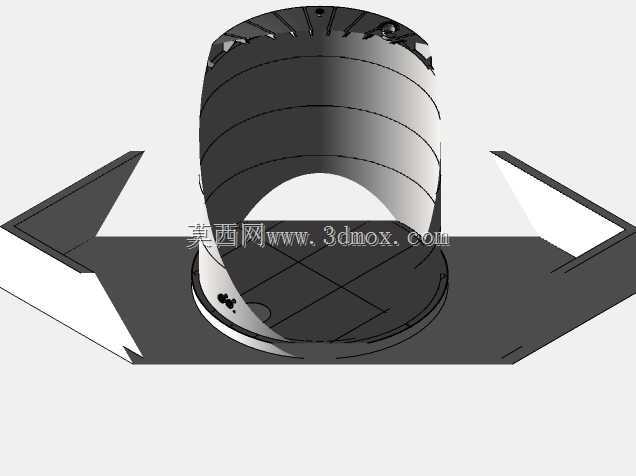

　　在化工原料中转、厂区废液暂存、粮油加工原料存储等场景中，立式储槽是应用频次极高的静设备类型，本次设计的90立方立式储槽配套外围防溢围堰结构，完全贴合现场安装与安全管控的实际需求。从现场安装边界来看，储槽本体坐落在方形混凝土结构围堰的中心位置，围堰内边缘与储槽筒体外侧预留了足够的检修通行空间，作业人员可沿围堰内通道完成罐体侧壁附件的巡检、维护操作，无需额外搭设操作平台。储槽本体采用立式圆筒形结构，顶部为带肋拱顶设计，拱顶表面均匀布置了多个接管口，分别对应进料、排气、液位检测、安全泄压等不同功能，所有接管口的凸台高度均满足现场配管的安装净空要求，避免管道安装时与拱顶肋条产生干涉。筒体下部侧壁设置了人孔与液位观测附件，

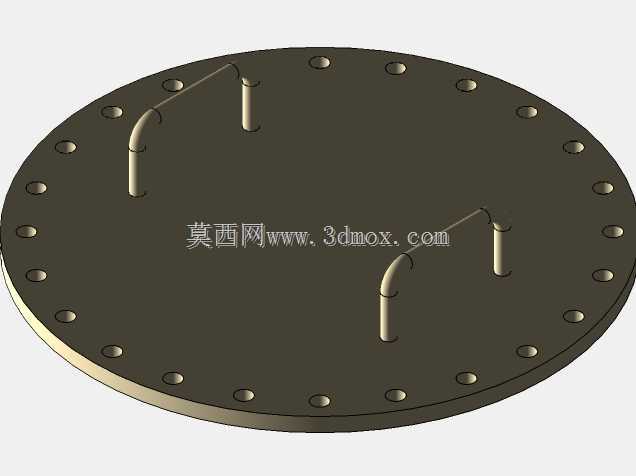

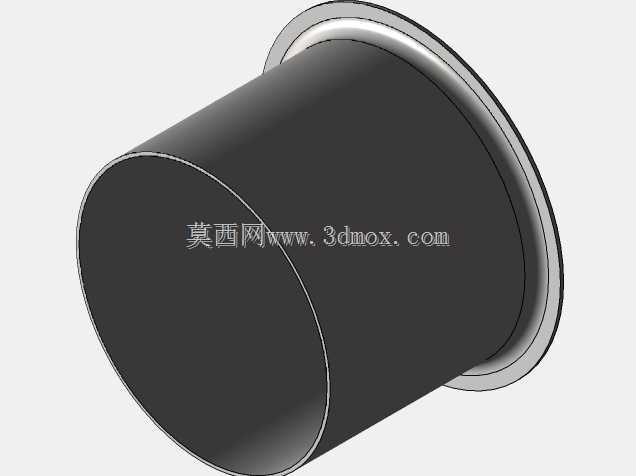

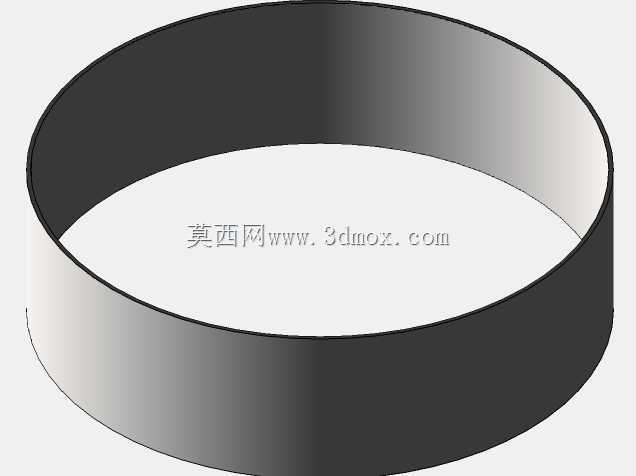

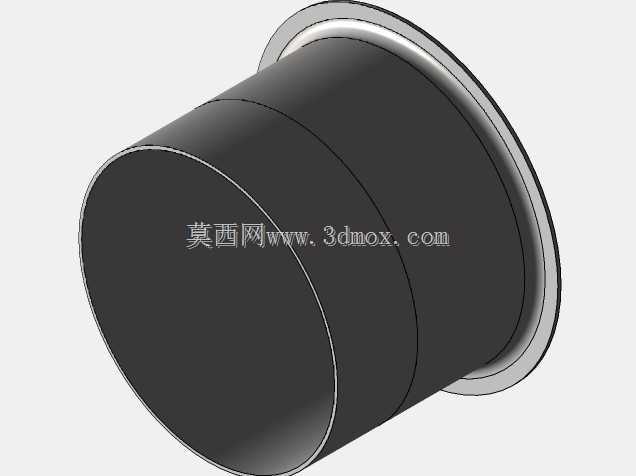

　　人孔的安装高度距离围堰底面刚好符合人体工程学操作范围，检修人员无需借助登高梯即可完成人孔的开启与内部清理作业；液位观测装置采用直观的机械式指示结构，无需外接电源即可在巡检通道上直接读取罐内液位高度，适配无供电配套的野外或半露天存储场景。外围的方形围堰本质是二级防溢 containment 结构，其容积设计满足单罐全容积泄漏时的废液收容要求，围堰内壁做了平整化处理，无突出的棱角结构，避免泄漏介质残留积留，同时围堰的顶面高度高于储槽出料口的最低安装位置，即使出现罐体破损、管道脱落等极端泄漏情况，介质也不会溢出围堰扩散到外部作业区域，完全符合化工存储区域的安全规范要求。从结构设计逻辑来看，储槽筒体采用等壁厚设计，根据存储介质的常规密度、

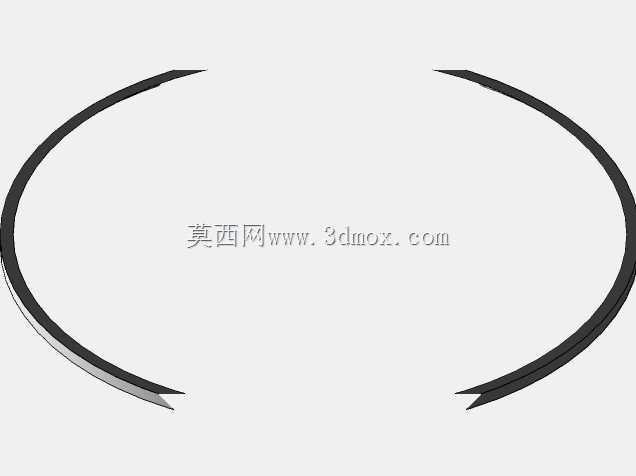

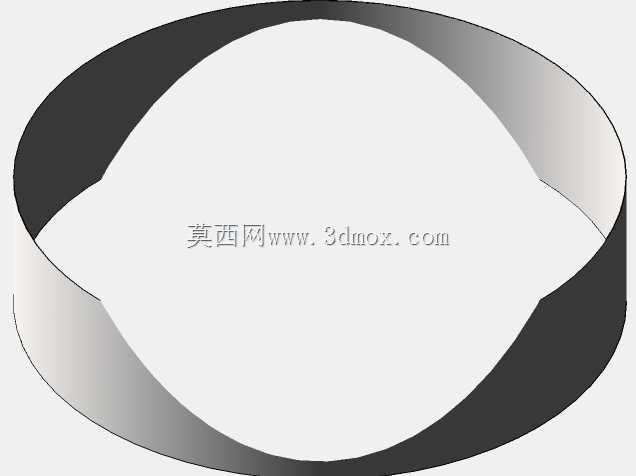

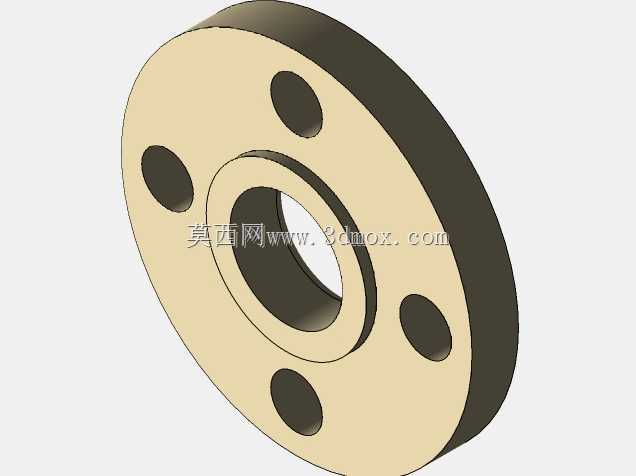

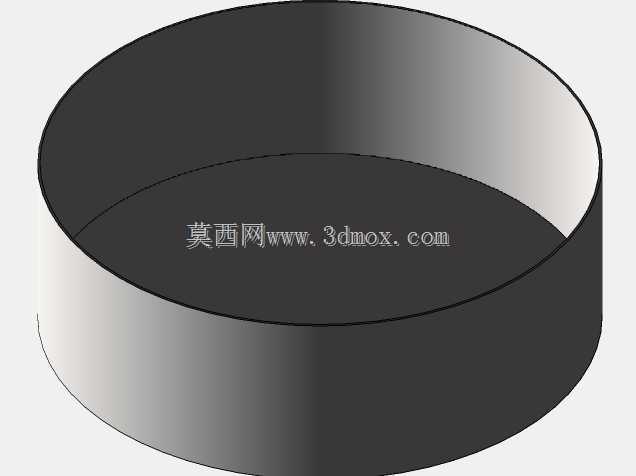

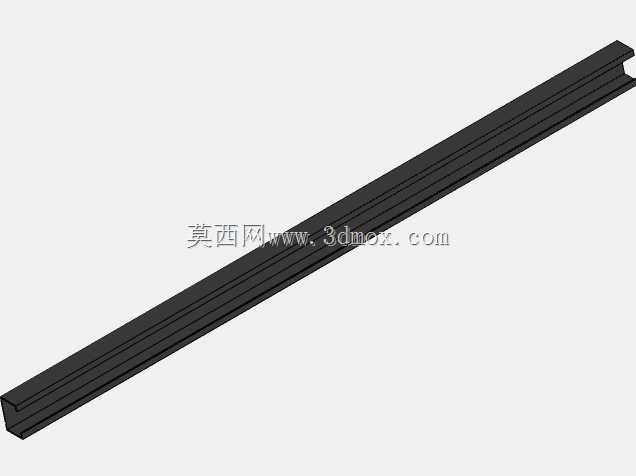

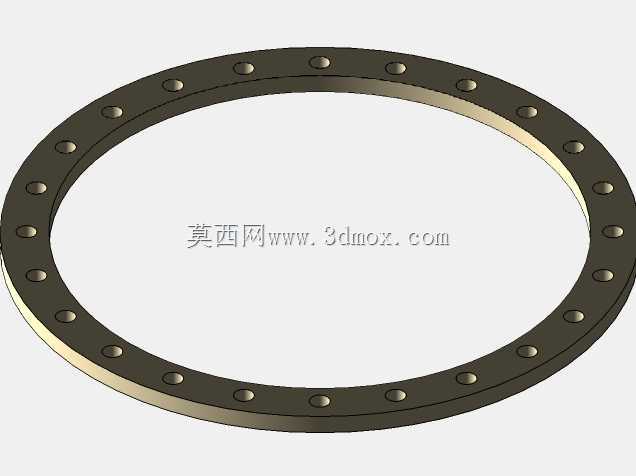

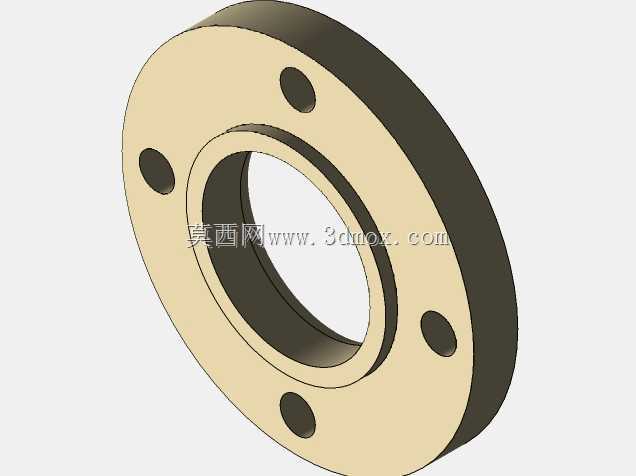

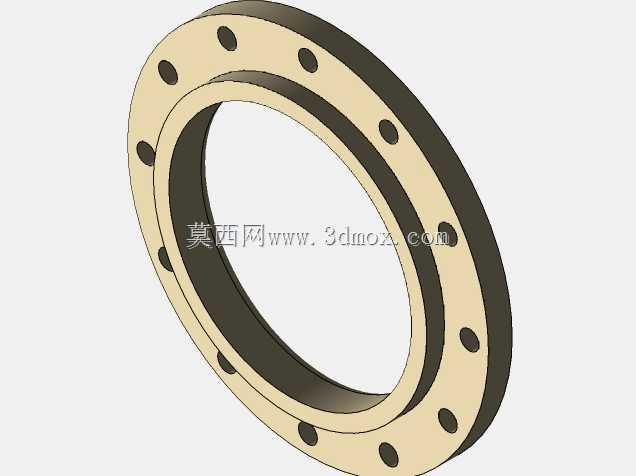

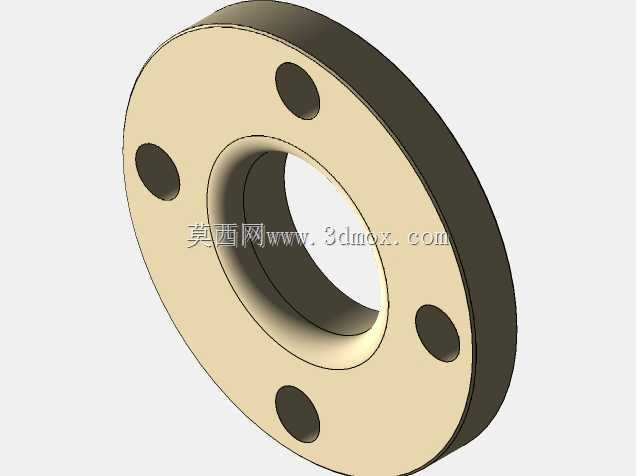

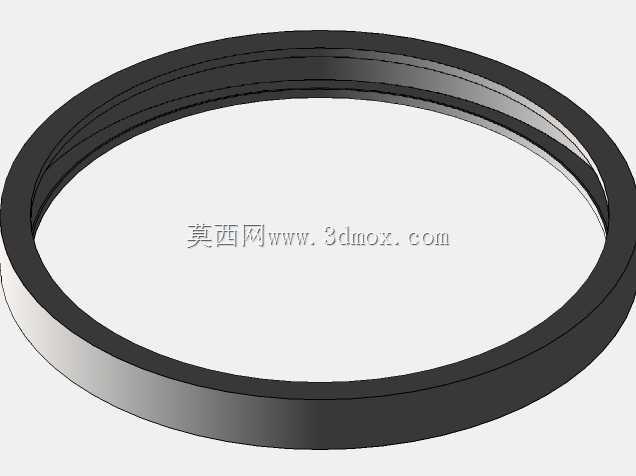

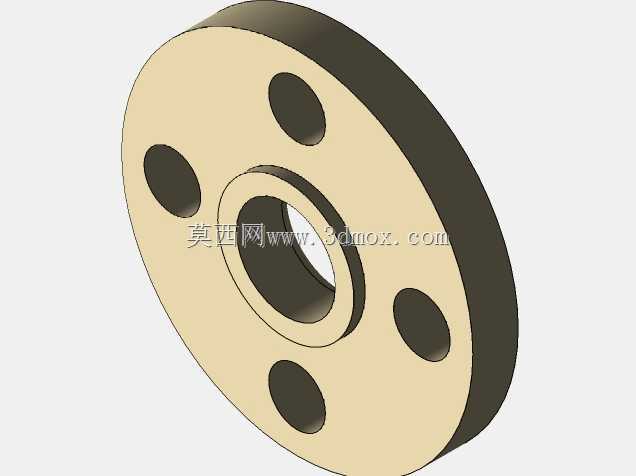

　　存储压力计算得到的壁厚数值预留了足够的腐蚀裕量，可适配大多数中性弱腐蚀介质的存储需求；拱顶的肋条采用径向均匀布置方式，将拱顶承受的雨雪载荷、检修人员踩踏载荷均匀传递到筒体壁板上，避免拱顶出现局部凹陷变形。储槽底部采用带排液口的平底结构，排液口设置在筒体底部靠近围堰预留排液沟的一侧，方便罐内介质的彻底排空与内部清洗作业，底部与围堰基础之间设置了环形支撑座，支撑座的宽度均匀分散罐体满载时的总重量，避免基础出现局部沉降导致罐体倾斜。在建模过程中，所有结构的圆角、焊缝预留间隙都按照实际加工要求做了还原，比如筒体与拱顶的连接位置、筒体与底部的连接位置都预留了焊接坡口的示意，侧壁附件的安装法兰尺寸匹配通用的管道标准件，

　　设计人员拿到模型后可直接在此基础上调整接管口径、壁厚参数，适配不同存储介质、不同场地条件的定制化需求，无需从零开始搭建罐体基础结构，能大幅缩短储槽类设备的前期方案设计周期。另外，围堰的尺寸设计也考虑了现场多罐并排布置的兼容性，单个围堰的外部尺寸可直接复制扩展到多罐组的存储区域设计中，围堰之间的间隔预留了消防通道的宽度，满足厂区消防规划的硬性要求。
