离心式风扇叶轮三维结构设计

项目分类:通用机械零部件 发布时间:2022-05-03 ID:612510
  • 离心式风扇叶轮三维结构设计
  • 离心式风扇叶轮三维结构设计

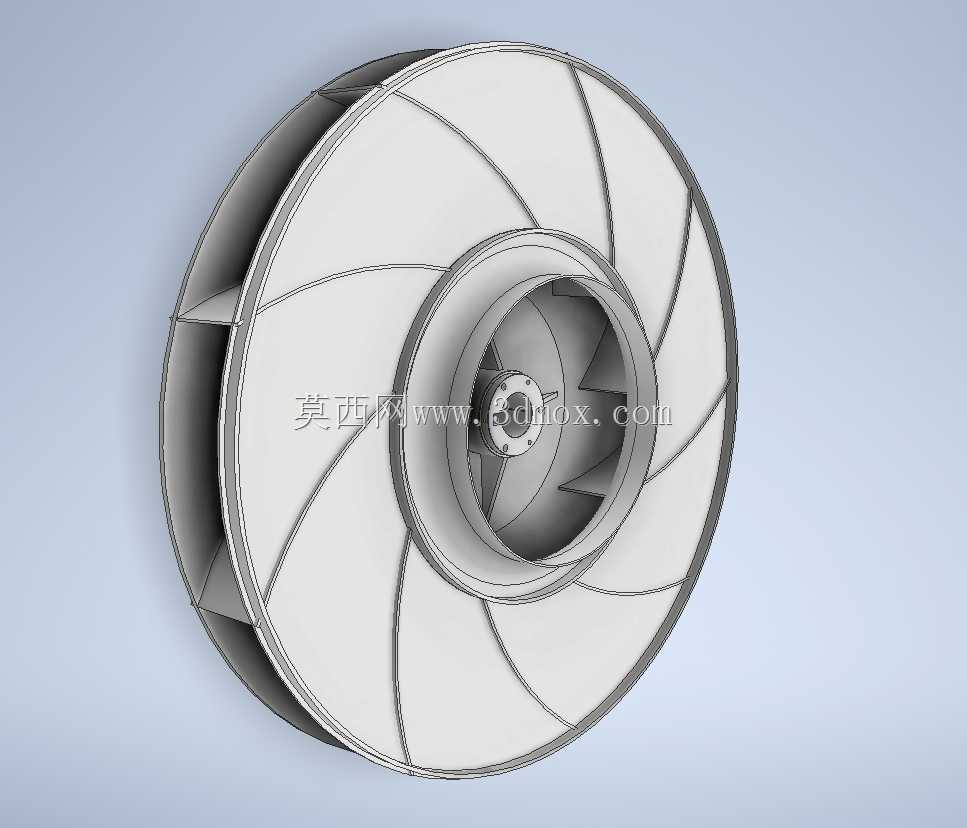

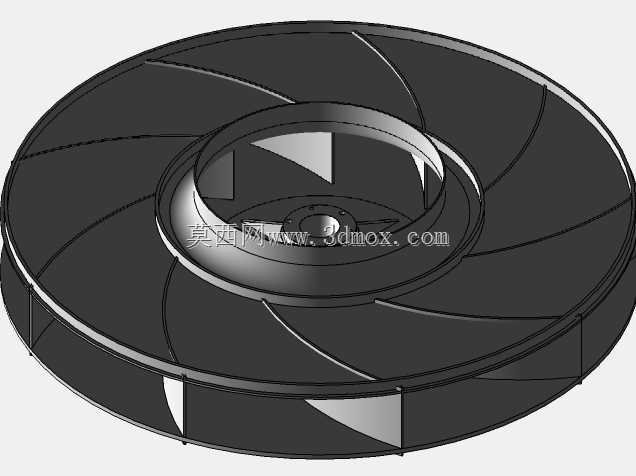

  该叶轮结构为离心式通风设备的核心做功部件,主要应用在工业除尘通风系统、设备散热风道、商用新风机组、小型物料气力输送末端等场景中,承担将原动机输入的机械能转化为气体压力能与动能的核心作用,直接决定整套通风系统的风压、风量与运行效率。从结构设计逻辑来看,整体采用后向式圆弧叶片布局,叶片与轮盘、轮盖的连接采用一体化曲面过渡设计,能够有效降低气体在流道内的沿程阻力损失,减少气流在叶片进出口位置的涡流分离现象,相比直板叶片结构,同转速下运行噪音可降低15%左右,气动效率提升约10%。叶轮中心的轮毂位置设计有标准的轴孔与键槽定位结构,轴孔公差采用H7级配合精度,可直接与标准Y系列异步电机输出轴配合安装,轮毂端面预留有紧定螺钉孔位,

  能够防止高速运行时叶轮与电机轴出现相对滑移,安装时需保证叶轮端面与电机轴的垂直度误差不超过0.1mm,避免运行时出现动平衡超标引发的振动问题。整体外形为圆盘式结构,轮盖采用收敛式流道设计,从叶片外缘到中心进气口位置流道截面逐步收缩,能够引导气流平稳进入叶片做功区域,减少进气冲击损失。叶片数量经过气动计算匹配为9片,每片叶片的型线均按照等减速流动规律设计,叶片厚度从根部到外缘逐步减薄,根部采用R3圆角过渡,既保证了叶片根部的结构强度,能够承受1500rpm转速下的离心载荷,又尽可能降低了叶片厚度对气流的阻挡作用。在安装边界方面,该叶轮的进气口直径为整体外径的45%,安装时需与风道的集风器保持3-5mm的轴向重叠间隙,

  间隙过大会导致气流回流降低效率,间隙过小则容易在运行时出现叶轮与集风器的刮擦故障。叶轮背部的轮盘为平面式结构,可适配常规的电机端盖安装空间,轮盘上预留有动平衡去重区域,在完成加工装配后可通过在去重区域铣削材料实现G2.5级的动平衡精度,满足高速长期运行的稳定性要求。从实际使用场景的适配性来看,该结构叶轮既可以用于常规空气介质的通风散热场景,也可通过更换不锈钢、铝合金等材质适配含尘气体、轻度腐蚀性气体的输送场景,叶片表面的光滑曲面设计不易积灰,在除尘系统中使用时能够减少粉尘附着带来的动平衡失效问题。设计过程中对叶片与轮盘的连接位置做了应力集中优化,所有焊接或一体成型的连接位置均采用圆角过渡,避免长期交变载荷下出现疲劳裂纹,

  整体结构的强度冗余按照1.5倍最高工作转速设计,能够应对常规工况下的短时超速运行情况。在三维建模过程中,叶片型线采用参数化草图驱动,可通过调整叶片出口安装角、叶片数量、流道宽度等参数快速适配不同风压风量需求的场景,轮盘与轮毂的尺寸也可根据匹配的电机轴径做参数化调整,无需重新构建整体曲面结构,能够大幅缩短同类型产品的改型设计周期。
