七十齿多孔减重直齿圆柱传动齿轮

　　这款七十齿直齿圆柱齿轮，在常规中小功率传动场景中适配性极强，常见于轻工输送设备、小型自动化产线的减速模组、仪器仪表内部的动力传递单元，也可作为教学演示用传动机构的标准配件使用。从实际工况适配来看，这类带均匀减重孔的齿轮，多用于转速中等、载荷平稳的开式或半开式传动链路，不需要承受极端冲击载荷的场合，比如小型包装设备的进料辊传动、实验室小型搅拌装置的动力输出端、民用机电产品的内部变速结构中都能见到同结构齿轮的身影。

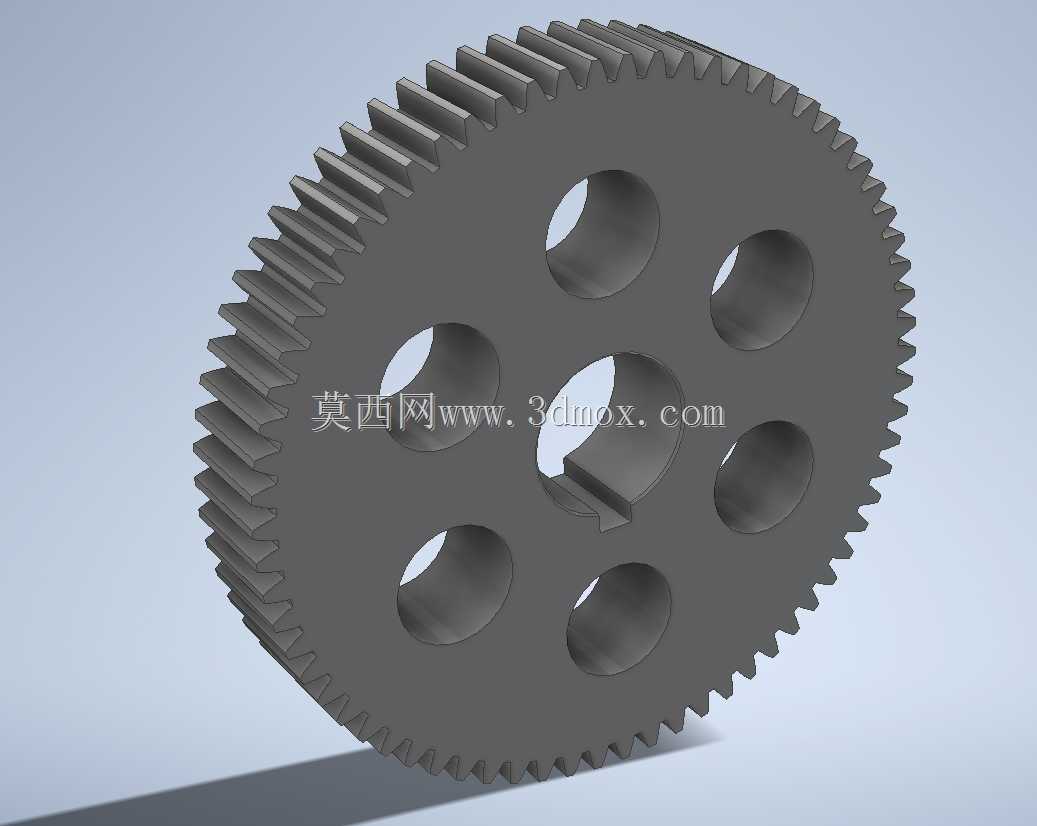

　　设计之初首先要匹配啮合参数，七十齿的齿数设定，在和常用的十齿、十四齿小齿轮啮合时，能实现5:1到7:1的稳定减速比，齿向采用标准直齿设计，加工时不需要专用螺旋角工装，普通滚齿机即可完成齿形加工，量产成本控制更有优势。轮体上的七个均匀分布的圆形通孔，并非随意开设，首先是做减重处理，同外径的实心齿轮重量比这款多孔结构高出近40%，在高速运转时能有效降低自身转动惯量，减少启停阶段的动力损耗，同时这些通孔也能作为传动链路中的散热通道，齿轮长时间啮合产生的热量可以通过孔位形成的空气对流快速散出，避免轮体温度过高导致齿面退火、润滑脂快速失效的问题。中心的带键槽安装孔，采用标准平键适配设计，安装时不需要做额外的轴面加工，只要匹配对应直径的传动轴，打入标准平键即可完成周向固定，能有效传递额定扭矩，避免运转时出现轮轴打滑的问题。

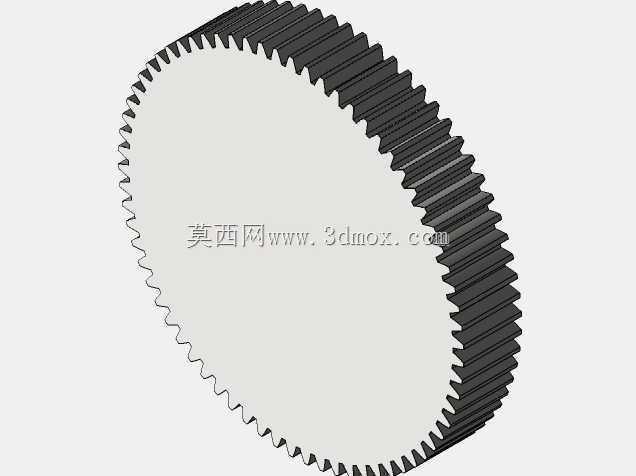

　　从安装边界来看，这款齿轮的齿顶圆、齿根圆尺寸都遵循标准模数设定，啮合侧隙控制在标准公差范围内，安装时只要保证两啮合齿轮的中心距符合设计公差，齿面接触斑点沿齿高、齿长方向的占比就能达到规范要求，不需要反复调整安装位置。轮体端面做了平整处理，没有突出的凸台结构，轴向安装时可以紧贴轴承端面或者轴套定位，不需要预留额外的避让空间，对安装腔体的轴向尺寸要求更低，能有效压缩整套传动机构的整体体积。齿形部分做了标准齿顶修缘处理，能降低齿轮啮合入齿时的冲击噪音，在转速不超过1500rpm的工况下，运转噪音能控制在60分贝以内，适合对噪音控制有一定要求的民用机电、办公设备内部使用。

　　实际选型时需要注意，这类多孔结构的齿轮不适合重载冲击工况，比如重型破碎机、起重设备的主传动链路就不适用，因为减重孔的存在会一定程度降低轮体的整体刚性，在瞬时大扭矩冲击下可能出现辐板开裂的问题，但在平稳载荷的连续运转场景下，其结构强度完全满足使用需求，同时轻量化的特性能降低整套传动系统的惯量匹配难度，在伺服驱动的小型传动机构中使用，能有效提升伺服电机的响应速度，减少动态跟随误差。建模过程中，齿形部分采用标准渐开线生成逻辑，齿廓曲线严格遵循压力角20度的标准设定，齿根过渡圆角做了优化处理，能减少齿根处的应力集中，提升轮齿的弯曲疲劳强度，七个减重孔的位置做了动平衡校验，孔位中心均匀分布在同一分度圆周上，运转时不会出现偏心振动的问题，不需要额外做动平衡处理就能直接装机使用。
