带键槽内孔螺旋齿圆柱传动齿轮

　　在常规的中小载荷动力传递场景中，这类带键槽内孔的螺旋齿圆柱齿轮是传动链里的核心啮合零件，常见于机床进给箱、小型减速机、纺织机械传动单元、包装设备的动力输送段，相比直齿圆柱齿轮，螺旋齿的啮合过程是渐进式的，轮齿从端部开始接触逐步扩展到全齿宽，啮合冲击小、传动平稳性更高，同时重合系数更大，同等模数下能承载更高的瞬时载荷，运行噪音也比同参数直齿轮低3到5分贝，适合中高速、有一定平稳性要求的传动工位。

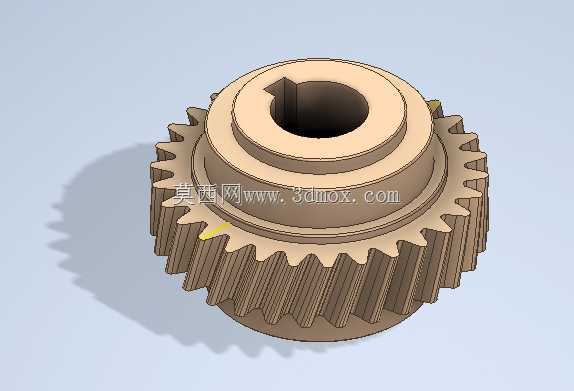

　　从结构设计来看，该齿轮采用台阶式内孔结构，大直径内孔段用于和传动轴的定位轴肩贴合，实现轴向安装定位，小直径内孔段开有标准平键槽，通过平键和传动轴实现周向固定，传递扭矩时避免齿轮和轴之间出现相对转动，齿轮本体分为轮毂、轮辐、齿圈三个部分，轮毂部分做了加厚处理，提升内孔和键槽的结构强度，避免键槽侧壁在交变载荷下出现压溃变形，轮辐部分采用等厚实体结构，适合小直径、中等模数的齿轮加工，不需要额外减重孔就能兼顾刚性和转动惯量的平衡，齿圈部分的轮齿采用螺旋角设计，齿向沿轴向呈螺旋状分布，齿顶做了小倒角处理，避免安装啮合时出现齿顶磕碰，也能减少啮合过程中的应力集中。

　　实际选型和安装时需要注意几个边界条件，首先是内孔和传动轴的配合公差，一般采用H7/k6的过渡配合，既保证安装时的同轴度，也方便后续检修拆卸，键槽的宽度公差需要和所选平键的公差匹配，普通平键连接的侧面配合采用H9/h9，保证扭矩传递时侧面受力均匀，不会出现单侧受力过大的问题。齿轮的轴向定位除了轴肩之外，一般还需要在轴端加装轴用挡圈或者锁紧螺母，避免正反转切换时齿轮出现轴向窜动，影响啮合精度。啮合安装时需要保证配对齿轮的中心距公差控制在IT7级以内，两轴的平行度误差不能超过齿宽方向的0.02mm，否则会出现轮齿偏载，局部齿面接触应力过大，加速齿面磨损甚至出现断齿问题。

　　加工层面这类齿轮一般采用20CrMnTi材质，毛坯锻造后进行正火处理改善切削性能，滚齿加工后进行齿面渗碳淬火，硬度达到HRC58-62，之后再进行内孔和键槽的精加工，最后对齿面进行珩磨处理，降低齿面粗糙度，提升啮合平稳性和使用寿命。日常维护中需要注意齿面的润滑，采用飞溅润滑或者油脂润滑时，要保证润滑油膜覆盖全齿面，避免干摩擦导致齿面胶合失效，定期检查齿面的接触斑点，正常啮合时接触斑点应该分布在齿面中部，接触面积沿齿高方向不小于40%，沿齿宽方向不小于60%，如果接触斑点偏在齿端，需要及时调整两轴的平行度或者齿轮的轴向位置，避免早期失效。

　　不同于大模数重载齿轮，这类中小模数螺旋齿轮的转动惯量更小，响应速度更快，适合需要频繁正反转、传动精度要求较高的工位，比如自动化设备的分度传动、包装机的送料辊传动，在这些场景下，螺旋齿轮的平稳传动特性可以减少工位的振动，提升送料或者分度的精度，同时因为轮齿啮合的重合度高，传动过程中的速度波动更小，不会出现直齿轮啮合时的周期性速度脉动，对下游执行机构的定位精度影响更小。设计时还需要注意螺旋角的选择，一般这类中小载荷齿轮的螺旋角选在8到15度之间，螺旋角过大会导致轴向力过大，增加轴承的轴向载荷，提升轴承选型的成本，螺旋角过小则无法体现螺旋齿轮平稳传动的优势，8到15度的区间可以在平稳性和轴向力之间取得较好的平衡，对应的配对轴承选择普通深沟球轴承就可以承受对应的轴向载荷，不需要额外加装推力轴承，简化整体传动结构的设计。
