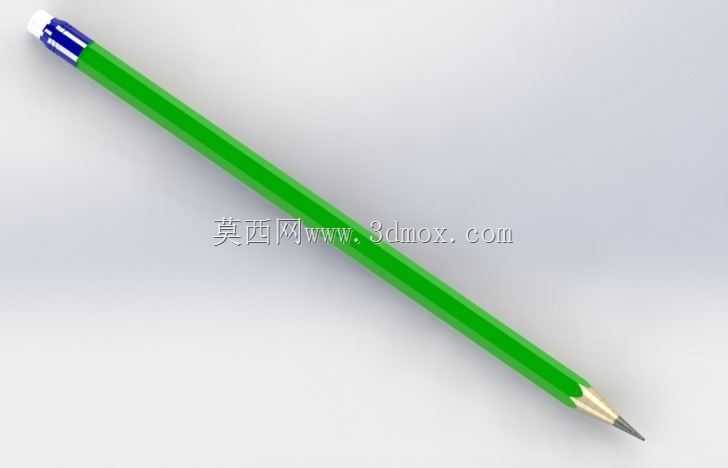

带橡皮头绿色六棱书写铅笔结构

　　日常办公与教学场景中，这类带橡皮头的六棱铅笔是基础书写、手绘草稿、工程制图初阶标注的常用工具，不同于自动铅笔的细芯结构，传统木质铅笔的握持反馈、铅芯磨损后的线条变化，更适合快速勾勒设计思路、现场测绘时的临时标注，尤其是在没有电子绘图设备的车间现场，纸质记录搭配铅笔书写，能避免墨水洇透、遇水模糊的问题，适配多场景下的快速记录需求。

　　从结构设计来看，整笔采用六棱截面的笔身设计，并非随意选择的外形：六棱面的平面结构能让铅笔放置在倾斜的绘图桌、车间操作台时不会随意滚落，避免笔尖摔断导致的铅芯浪费，同时六个平面刚好适配手指握持时的指腹贴合角度，长时间书写绘图时能减少手指的局部压强，相比圆形笔身更不容易打滑，握持稳定性更强。笔身的绿色涂层采用均匀的包覆设计，涂层厚度控制在0.1mm左右，既覆盖内部木质笔杆的瑕疵，也能通过统一的颜色形成产品识别度，涂层表面做了细微的磨砂处理，手部出汗时也能保持足够的摩擦力，不会出现握持滑脱的问题。

　　笔端的橡皮固定结构采用金属箍压合设计，金属箍选用薄镀锌钢板冲压成型，箍身做了两道环形压筋，一方面增强金属箍自身的结构强度，避免长期使用后箍身变形松脱，另一方面压筋形成的凸起能卡入木质笔杆的预开槽内，配合内部的胶水粘接，能承受橡皮擦拭时的横向拉扯力，不会出现橡皮连同金属箍一起从笔杆脱落的问题。橡皮选用常规的软质PVC材质，突出金属箍的长度控制在8mm左右，既保证有足够的擦拭使用量，也不会因为突出过长导致擦拭时橡皮弯折断裂，金属箍的边缘做了卷边处理，没有尖锐的冲压毛边，使用时不会刮伤纸张或者划伤手指。

　　笔尖部分的削切结构遵循常规铅笔的削切角度，木质笔杆的削切锥角控制在12度左右，铅芯露出的长度控制在5mm，锥角的角度经过实际使用验证：角度过小会导致削切后的木质部分过薄，书写时容易劈裂；角度过大则会导致铅芯露出过短，需要频繁削笔。铅芯与木质笔杆之间采用紧密的压合填充，铅芯位于笔杆的正中心位置，保证削笔时不管从哪个面下刀，都能均匀削掉木质部分，不会出现铅芯偏心导致的削断问题。整笔的总长度控制在188mm，最大外径7.2mm，这个尺寸适配市面上绝大多数的常规卷笔刀、铅笔延长器的安装边界，不需要额外定制配套工具，通用互换性强。

　　建模过程中，笔身的六棱结构采用拉伸凸台完成基础外形，表面的涂层通过薄壁特征区分材质，金属箍的压筋结构采用扫描切除做出环形凹槽，橡皮部分单独做实体后与金属箍做配合装配，笔尖的锥面通过旋转切除做出削切后的木质斜面，铅芯部分单独做实体装配到笔尖中心，所有配合位置都做了0.02mm的间隙配合，模拟实际生产中的装配公差，避免出现过盈导致的装配干涉。笔端的蓝色装饰环采用环形凸台结构，与金属箍做同轴配合，还原实物的外观细节。整个模型为装配体结构，拆分了笔杆、铅芯、金属箍、橡皮、装饰环五个独立零件，方便后续做结构修改、材质渲染，也能用于文具结构设计的教学演示，展示传统铅笔的各部件配合关系。
