双列直插式555定时器集成电路芯片

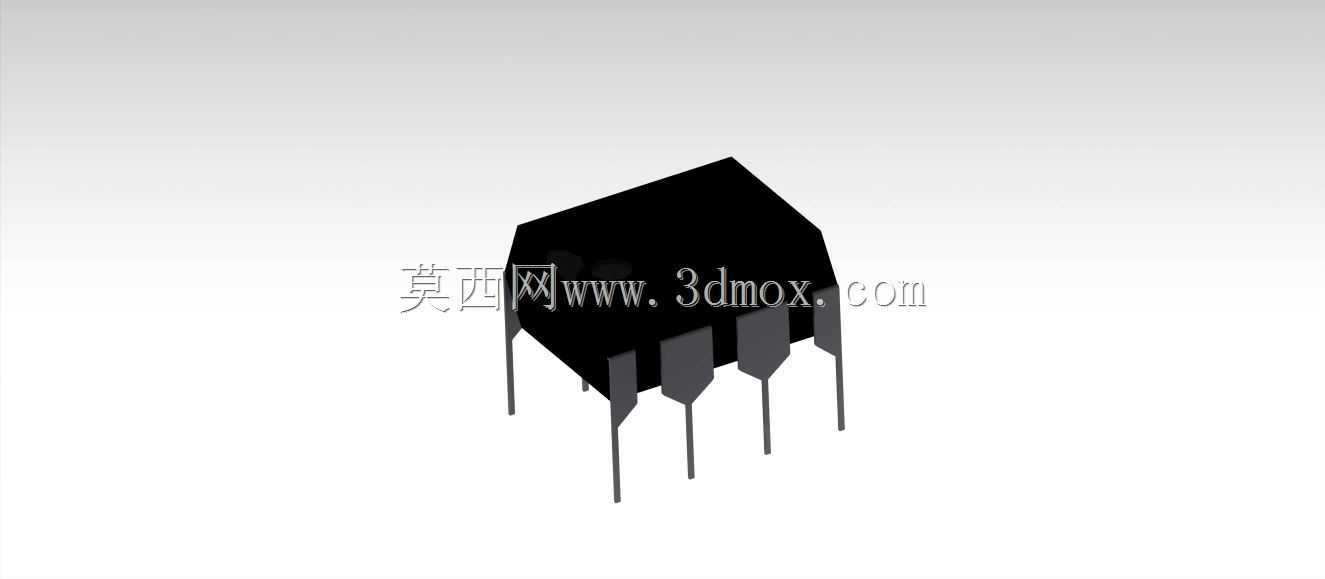

　　在电子设备的控制板上，555定时器是极为常见的基础器件，常承担脉冲发生、定时延时、脉宽调制等功能。这个模型还原的是经典双列直插封装形态，黑色本体两侧各伸出四根引脚，整体轮廓方正，边角带有成型工艺带来的微小过渡，适合在教学演示、电路板布局校验、整机结构干涉检查等场景中使用。

　　从实际选型角度看，这类8引脚封装的芯片在消费电子、工业控制、实验教具和电源模块里都有广泛应用。它既可以构成多谐振荡器为系统提供时钟，也能接成单稳态电路实现按键消抖、延时启动，还可通过外部阻容网络调整阈值，输出占空比可变的控制信号。模型保留了引脚的排布关系与本体厚度，设计人员在进行PCB外围空间预留、外壳开孔、接插件避让时，能够直观判断装配边界。

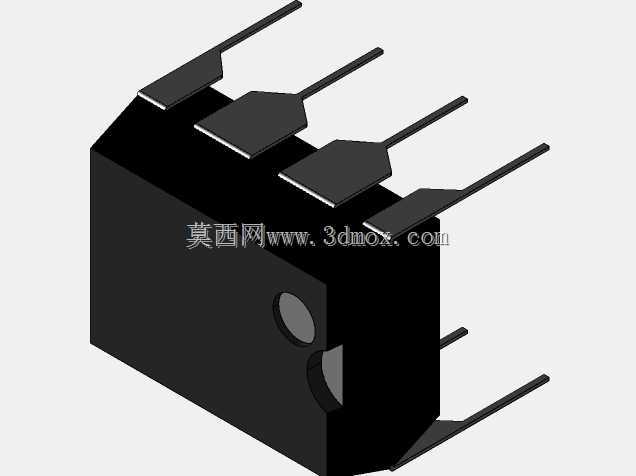

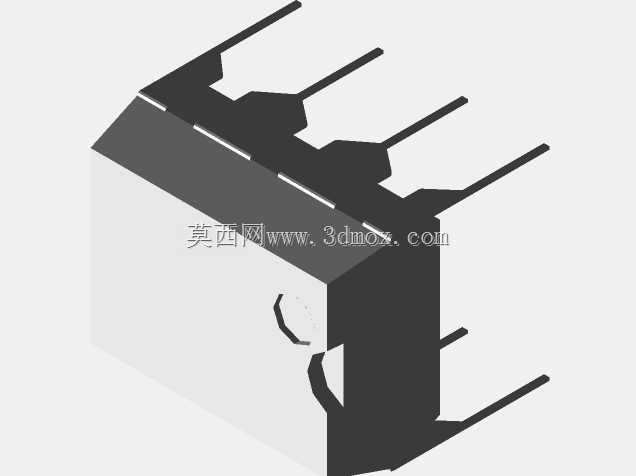

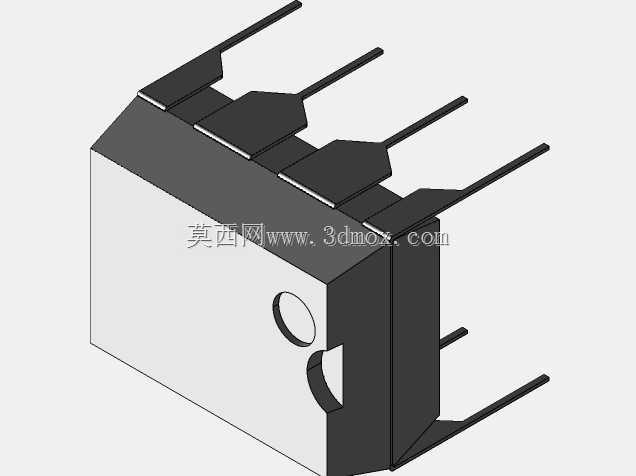

　　建模时重点处理了封装体与引脚的几何关系。本体顶部平整，侧面接近垂直，底部与引脚根部之间保留塑封成型的过渡区域；引脚并非简单薄片，而是带有弯折段和扁平焊接端，插入插座或焊入通孔时，其伸出长度、间距和折弯高度都会影响实际安装高度。模型中引脚按标准间距对称布置，相邻引脚之间留出足够间隙，便于在装配仿真中观察与周围电容、电阻、排针等元件的距离。

　　外形尺寸方面，双列直插8脚器件的本体宽度、长度和引脚跨距决定了它在板卡上占用的投影面积。设计整机外壳时，芯片上方需要保留散热与操作空间，下方则要考虑焊盘、焊点及背面元件高度。若采用IC插座，整体高度会进一步增加，模型能够帮助结构工程师在堆叠设计中提前发现顶壳、导热垫或线束的干涉问题。

　　该模型的价值不只在外观还原，更在于把电子元件的机械约束纳入三维布局。通过它可以核对引脚方向、本体极性标记、焊接端与PCB孔位的对应关系，也能在布线前评估手工作业、返修操作所需的镊子和烙铁空间。对于教学场景，它能让初学者把抽象的引脚功能与实体封装对应起来；对于产品开发，则可作为通用元件库中的一个标准件，直接调入控制板总成进行空间匹配和装配验证。
