1602字符型液晶显示模块结构设计

　　在嵌入式控制、小型工业检测设备、教学实验装置的开发场景里，字符型液晶显示模块是承担人机信息交互的核心基础部件，16x2规格的产品因为能同时显示两行、每行16个ASCII字符，足以覆盖参数读取、状态提示、简单指令反馈这类常规显示需求，是各类低功耗小型电控装置里应用最广泛的显示配件之一。做这个模块的三维结构设计时，首先要匹配行业通用的安装规范，PCB基板的四个角预留了标准金属化安装孔，孔位间距完全兼容市面主流1602液晶的安装尺寸，不管是直接螺丝固定在设备面板的塑料支柱上，还是搭配配套的排座插装在主控电路板上，都不会出现孔位错位的问题，安装边界预留了足够的公差余量，不会因为PCB加工的轻微误差导致装配卡滞。

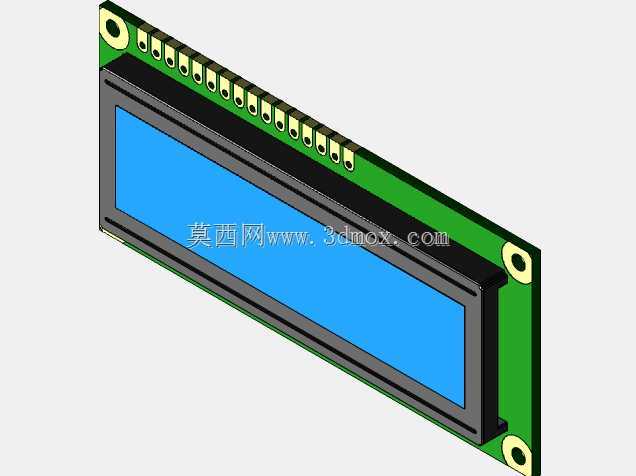

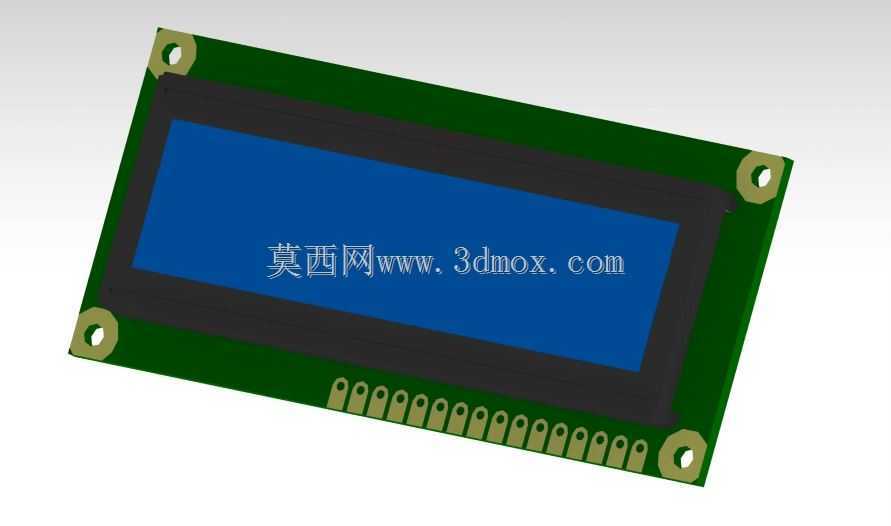

　　模块的核心显示区域是蓝底白字的液晶玻璃屏，玻璃屏通过导电胶条和下方的PCB基板压合连接，外围的黑色塑料遮光边框一方面是固定液晶玻璃的位置，避免运输、使用过程中胶条移位导致接触不良，另一方面可以遮挡屏幕边缘的非显示区域，避免背光从侧边漏光影响显示对比度，边框的高度和液晶玻璃的厚度完全匹配，压合后玻璃表面和边框顶面齐平，不会出现凸起或者凹陷的情况，方便后期在设备面板上粘贴透明保护贴膜。PCB基板下方引出的16个直插排针是标准间距2.54mm的通用接口，排针的长度刚好适配常规的IC座插装深度，焊接在PCB上之后不会出现引脚过长顶到下方主控板元件、或者过短导致接触不可靠的问题，排针的引脚定义完全兼容行业通用的1602接口标准，

　　不管是采用8位并行还是4位并行的驱动方式，都可以直接和主流单片机的IO口连接，不需要额外改接线序。设计过程中特意对背光部分的结构做了适配，导光板的位置刚好卡在液晶玻璃和PCB之间的预留槽位里，侧边的LED背光光源位置和导光板的入光面对齐，不会出现背光亮度不均、边角发暗的情况，整个模块的整体厚度控制在常规产品的标准范围内，不会因为结构冗余占用过多的设备内部空间，对于内部空间紧凑的小型手持检测设备、桌面式实验仪器来说，这个厚度尺寸可以直接嵌入面板安装，不需要额外修改设备的内部腔体结构。从实际使用的角度出发，这个结构设计充分考虑了不同工况下的装配需求，比如在做工业控制柜面板安装时，模块的屏幕显示区域刚好和面板的开窗位置对齐，

　　边框的遮光边可以完全覆盖开窗的加工毛刺，不需要额外做密封压条就能避免漏光；如果是做学生电子竞赛的实验装置，标准的孔位和接口可以直接搭配面包板或者万能板使用，不需要额外做结构转接。整个模块的结构拆分完全还原了实物的装配层级，从外层的安装固定结构，到中间的液晶显示层，再到底部的电路连接接口，每个部件的配合间隙都按照实际生产的装配公差做了预留，比如液晶玻璃和塑料边框之间预留了0.1mm的间隙，避免温度变化时热胀冷缩导致玻璃被挤压碎裂，排针和PCB焊盘的位置也做了对齐校验，焊接后不会出现排针歪斜的情况。对于做设备结构设计的工程师来说，这个三维模型可以直接导入到整机装配文件里做干涉检查，提前确认模块和周边元件、外壳结构的位置关系，避免后期打样时出现安装空间不足、接口被遮挡的问题；对于做嵌入式开发的工程师来说，准确的外形尺寸可以提前规划面板的开窗大小和安装位置，不用等实物买回来再测量尺寸修改结构，能大幅缩短样机开发的周期。
