伺服驱动滚珠丝杠直线运动模组

　　这套线性运动单元的核心价值，在于把伺服电机的旋转输出稳定转化为可控的直线位移，常见于3C装配、检测分拣、实验平台以及小型机器人的拾放工位。实际选型时，工程师往往先确认负载安装面、有效行程、重复定位精度和节拍要求，再反推丝杠导程、电机扭矩与导轨规格，因此模型中各部件的装配关系必须清晰可查。

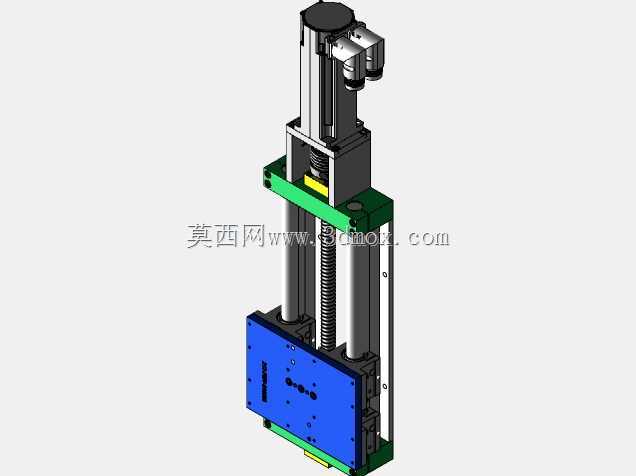

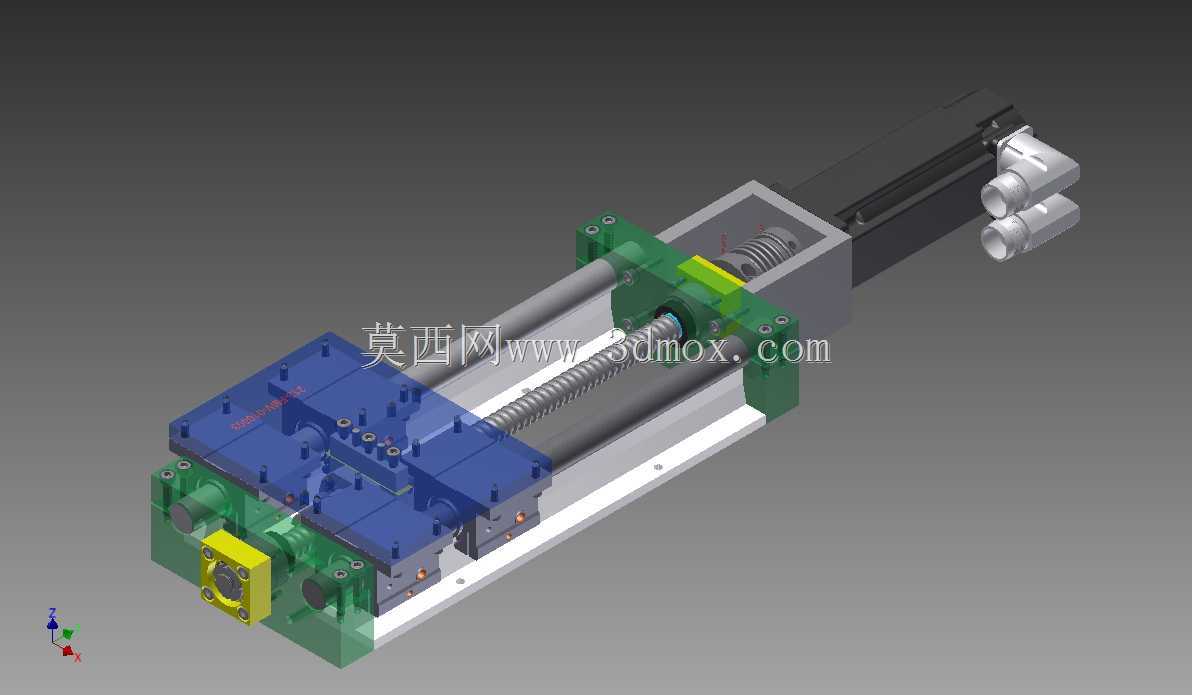

　　结构上，滑动平台由滚珠丝杠提供轴向驱动力，并由两侧直线导向件约束倾覆与偏转。丝杠端部通过轴承座形成支撑，预紧方式直接影响刚性、背隙和热伸长补偿；螺母座与移动板连接，承担推力传递。伺服驱动端通过联轴器或直连结构与丝杠相接，模型保留了电机、连接座和主体型材之间的位置关系，便于校核同轴度和干涉边界。

　　从安装边界看，底座承担整体定位，端部安装孔、侧面槽位和平台螺孔是现场集成时最常核对的要素。平台上方可固定夹爪、相机、焊头、点胶阀或检测探头，侧面则需预留传感器、拖链和线缆空间。若用于多轴组合，该单元可作为X、Y或Z轴使用；竖直安装时还要额外考虑电机抱闸、平衡支撑和下滑风险，不能简单照搬水平工况。

　　设计思路上，这类模组强调传动链短、支撑刚度足、维护点明确。滚珠丝杠摩擦阻力小、定位一致性好，适合频繁启停和精密往复；导向件负责承受弯矩，丝杠只承担主要轴向载荷，二者分工明确。端部轴承布置、螺母座加强筋、平台厚度以及端盖限位，都会影响高速运行时的振动和噪声。

　　建模时需要把型材基体、导轨滑块、丝杠螺母、轴承座、联轴器、伺服电机、行程挡块和润滑附件分层表达，这样在出工程图、BOM统计或改型设计时才能快速调用。对设备开发人员而言，该模型不仅用于外观展示，更可用于检查电机包络、拖链弯曲半径、外部支架连接以及周边安全距离，从而在加工前暴露装配冲突，缩短机构迭代周期。
