双轴云台探照摄像一体化监控设备

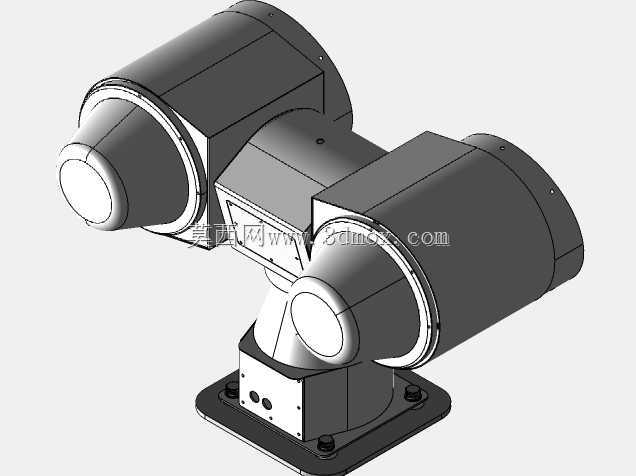

　　该设备属于一体化光电监控转台，将摄像采集模块与强光探照模块集成在同一套双轴俯仰回转机构上，主要用于夜间远距离周界监控、航道船舶观测、库区安防巡查、野外场站值守等场景。两个筒状功能舱分别布置在水平回转轴的两侧，一侧承担可见光或热成像摄像任务，另一侧承担远距离补光探照任务，双舱随俯仰轴同步转动，水平底座内置方位回转机构，可实现水平方向大范围扫描。

　　从结构布局来看，中部U型支架承担两侧筒体的支撑与俯仰传动，筒体与支架结合处采用回转支承与密封结构，既保证转动精度，也满足户外露天使用的防护要求。底座为方形安装法兰，四角预留螺栓固定孔，安装时可直接固定在楼顶平台、杆塔支架、船舶甲板或设备立柱顶端，法兰下方预留走线空间，供电与通讯线缆可从底座中心或侧部引入，避免外露线缆随回转动作拉扯。

　　设计上采用双侧对称载荷布局，可平衡俯仰轴两侧的重量偏载，降低俯仰驱动电机的保持扭矩，提升长时间驻留监控时的稳定性。筒体外壳采用分段式圆柱结构，端部预留视窗玻璃安装位与检修密封面，内部可根据需求更换不同焦距镜头、不同功率光源模组，维护时无需拆解整体回转机构。俯仰与水平两个转动轴均设置机械限位与阻尼结构，防止运转过程中过转缠绕线缆，也能在强风工况下减少抖动。

　　选型与建模时需要重点关注安装边界：底座法兰的孔距决定现场基础预埋件的开孔位置，筒体最大回转半径决定周边护栏、设备舱的避让距离，俯仰下俯角度则要确认安装面是否会遮挡探照与摄像视场。整套壳体壁厚按户外防护与散热需求设计，探照灯侧筒体兼顾光源散热，摄像侧筒体预留镜头调焦与传感器安装空间，两侧端盖均采用止口定位加紧固件连接，保证密封一致性。

　　在实际工程应用中，这类设备常配合后端控制系统实现预置位巡航、报警联动探照、目标自动跟踪等功能。三维建模过程中需还原各转动副的运动包络，校验双舱在最大俯仰角与水平回转时是否与底座、支架发生干涉，同时明确安装法兰到回转中心的高度尺寸，为现场安装支架的强度校核与高度设计提供依据。
