三孔环形机械传动连接结构设计

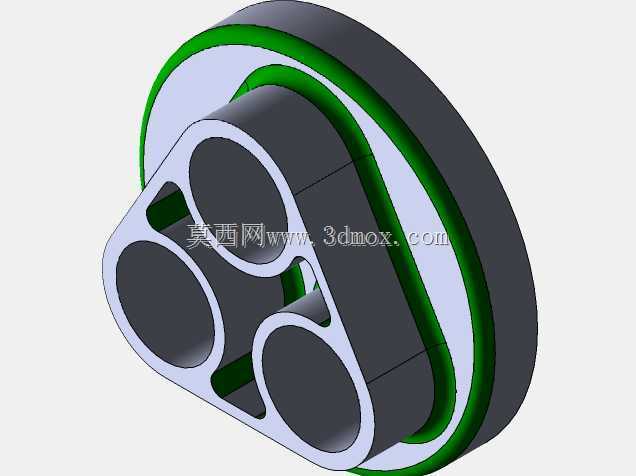

　　在工业传动系统的布局设计中，这类带三孔排布的环形构件常被用于多轴同步联动的动力传递场景，常见于轻工自动化生产线的动力分路模块、小型专用设备的同步传动单元，以及部分需要紧凑布局的传动接驳位置，替代传统的分散式连接座与传动轮组合，减少整体安装空间的占用。从实际使用的角度看，该构件的核心作用是在有限的环形安装边界内，实现三个平行轴系的动力同步衔接，外侧的环形主体作为承载基体，内侧三个均匀排布的圆孔用于安装轴套或直接与传动轴配合，孔与孔之间的镂空结构既可以降低构件自身重量，减少传动过程中的转动惯量，也能为传动过程中的散热、碎屑排出预留空间，避免长期运转过程中积屑磨损配合面。设计这类构件时，首先要确定的是外侧环形轮廓的安装边界，

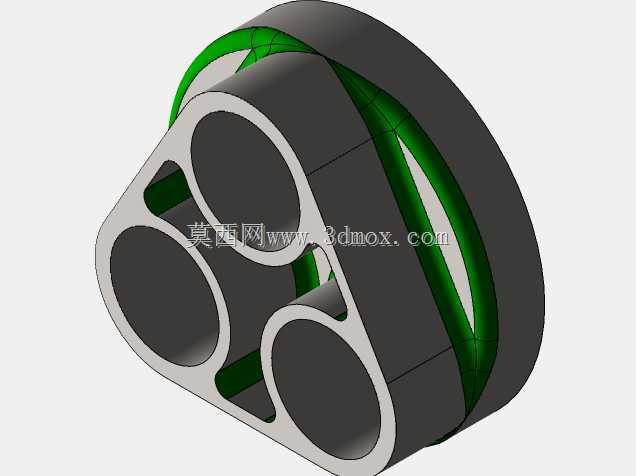

　　需要匹配安装位的环形腔体尺寸，保证构件装入后外侧与腔体壁面保留合理的运转间隙，间隙值通常根据传动转速、材质膨胀系数设定，避免热胀后出现卡滞。三个内孔的位置度公差是设计核心，需要严格控制孔中心与环形基体中心的距离偏差，以及三个孔相互之间的角度偏差，否则会出现轴系安装错位，导致传动过程中产生额外的径向载荷，加速轴承与轴的磨损。孔与孔之间的连接筋厚度需要经过强度校核，既要满足传递额定扭矩时的抗剪切、抗弯曲要求，也要避免筋条过厚导致整体重量超标，抵消镂空设计的轻量化优势。外侧环形基体上的绿色密封层结构，主要用于配合安装腔体的密封槽，实现传动腔与外部环境的隔离，防止外界的粉尘、切削液进入传动配合面，同时也能减少腔体内润滑脂的泄漏，

　　这类密封结构的尺寸需要与密封槽的公差严格匹配，压缩量控制在合理区间，既保证密封效果，又不会因为过压导致运转阻力增大。从安装适配的角度看，该构件的轴向厚度需要匹配安装腔体的轴向深度，两端面的平面度公差需要控制在合理范围，保证安装后与相邻的端盖、传动轮端面贴合紧密，不会出现轴向窜动。三个内孔的内径公差根据配合性质选择，如果是与轴过盈配合，公差带选择基孔制的过盈配合区间，如果是安装轴套后过渡配合，则需要预留轴套的压装余量，孔壁的表面粗糙度需要达到相应的精度要求，避免压装轴套时出现刮伤，或者长期运转后出现配合松动。在实际的设备维护场景中，这类一体式的多孔传动构件相比分体式的多个独立传动轮，安装调试的效率更高，

　　不需要反复调整多个轮系的同轴度与位置度，只要将构件整体装入安装位，依次穿入三根传动轴即可完成初步装配，大幅减少产线装配的工时消耗。同时，一体式结构的整体刚性更好，在频繁正反转的传动场景下，不会出现分体式构件常见的连接松动、位置偏移问题，传动精度的保持性更好，适合在需要频繁启停、传动精度要求较高的工位使用。设计过程中还需要考虑构件的加工工艺性，外侧环形轮廓、内孔以及连接筋的结构要适配常规的数控铣削加工，避免出现过小的内角导致刀具无法加工，镂空区域的转角位置要设置合理的工艺圆角，减少应力集中，避免长期承受交变载荷时出现裂纹。密封层的安装槽位置要靠近环形基体的外侧边缘，槽的宽度与深度要匹配标准密封件的尺寸，不需要定制特殊规格的密封件，降低后续的维护配件成本。对于传动过程中的受力分布，三个内孔在传递扭矩时，连接筋会承受循环的弯曲与剪切载荷，设计时通过有限元分析对筋条的受力路径进行优化，让应力尽可能均匀分布在整个筋条截面上，避免出现局部应力集中的薄弱点，提升构件的疲劳寿命。在不同的应用场景下，这类构件可以根据传递扭矩的大小选择不同的材质，常规载荷场景下选用优质碳素结构钢经调质处理即可满足强度要求，有轻量化需求的场景可以选用高强度铝合金，表面做硬质阳极氧化处理提升耐磨性，有耐腐蚀需求的场景则可以选用不锈钢材质，适配化工、食品加工等有特殊环境要求的传动工位。
