α型双缸电机驱动斯特林发动机结构

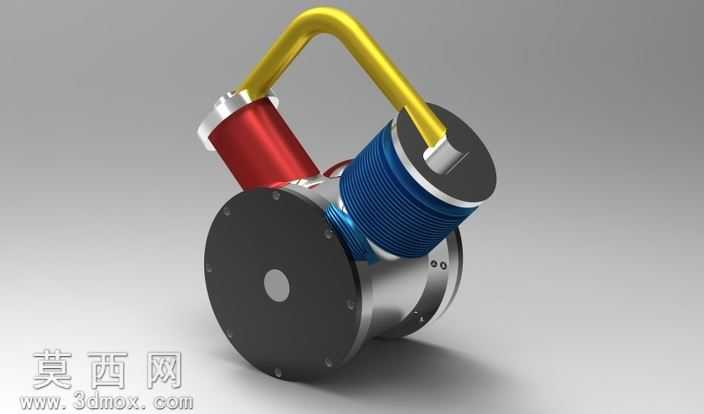

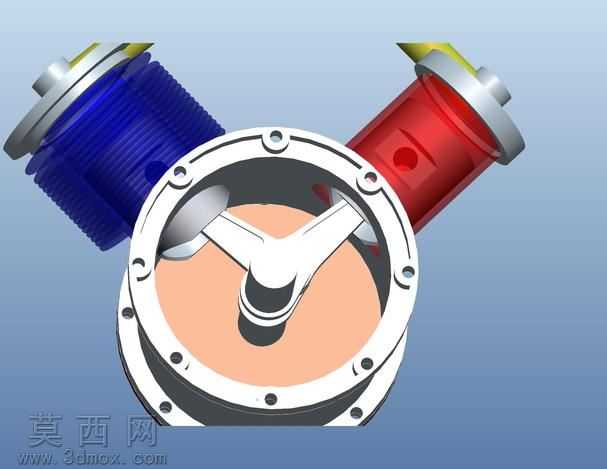

本作品为α构型电机驱动斯特林发动机的三维建模成果，建模过程严格遵循机械设计约束规范，完整还原了该类外燃动力装置的核心传动与做功逻辑。建模阶段首先完成核心传动腔体的基准搭建，以中心圆形曲轴安装座为装配基准，精准定位两侧呈夹角布置的气缸组件，确保两个气缸的轴线夹角符合α型斯特林发动机的经典布局要求，为后续活塞运动、曲轴传动的无干涉运行打下基础。模型对各零部件的细节还原度较高，两侧气缸分别采用差异化的外观材质区分，蓝色与红色的缸体外壳清晰标识出两个独立的做功腔体，顶部连接的黄色弯管为工质循环通道，完整还原了斯特林发动机闭式循环的工质流通路径。中心传动区域的曲轴、连杆结构做了精细化建模，活塞与缸体的配合面、曲轴与安装座的轴承配合位都按照常规机械加工公差要求预留了合理间隙，确保虚拟装配状态下各运动部件可实现连贯的往复与回转运动，无结构干涉问题。建模过程中完整添加了所有机构运动约束，包括活塞与缸壁的移动副约束、连杆与活塞销及曲轴曲柄的转动副约束、曲轴与中心安装座的回转副约束，可直接用于运动仿真演示，直观展示斯特林发动机通过工质冷热交替膨胀压缩推动活塞运动、进而带动曲轴输出旋转动力的工作过程。模型的材质渲染贴合实际机械零件的质感，金属部件采用哑光金属材质还原铸铝、钢制零件的表面效果，管路部件采用工程塑料质感的材质区分，整体渲染效果清晰明了，可直接用于教学演示、原理科普或相关动力装置的方案参考。该模型完整覆盖了α型斯特林发动机的核心结构要素，从缸体布局、传动结构到工质通道都做了准确还原，能够帮助使用者快速理解该类外燃发动机的工作原理与结构组成，也可作为相关小型动力装置创新设计的基础参考模型，通过调整缸径、行程、管路布局等参数即可衍生出不同规格的斯特林发动机设计方案。
