曲面结构电帽传感配套构件设计

　　在工业传感检测的实际应用场景里，这类曲面电帽构件常作为电容类传感单元的外层防护与定位载体，多用于设备端面的信号采集端封装，既承担着隔绝外部粉尘、切削液飞溅、轻微外力磕碰的防护作用，也需要为内部传感芯体提供精准的安装定位基准，保证传感端面与被测面的间距稳定在设计公差范围内，避免因构件形变导致检测信号漂移。从实际使用场景来看，这类构件多装配在自动化生产线的工位检测端、小型精密检测设备的传感探头位置，部分户外部署的传感单元也会采用类似曲面结构的外帽，利用曲面的导流特性快速排走表面积攒的雨水、凝露，减少液体在检测端面的附着停留时间，降低环境因素对传感精度的干扰。

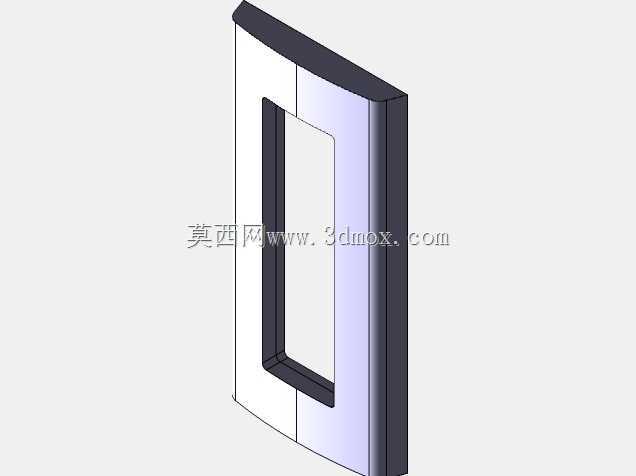

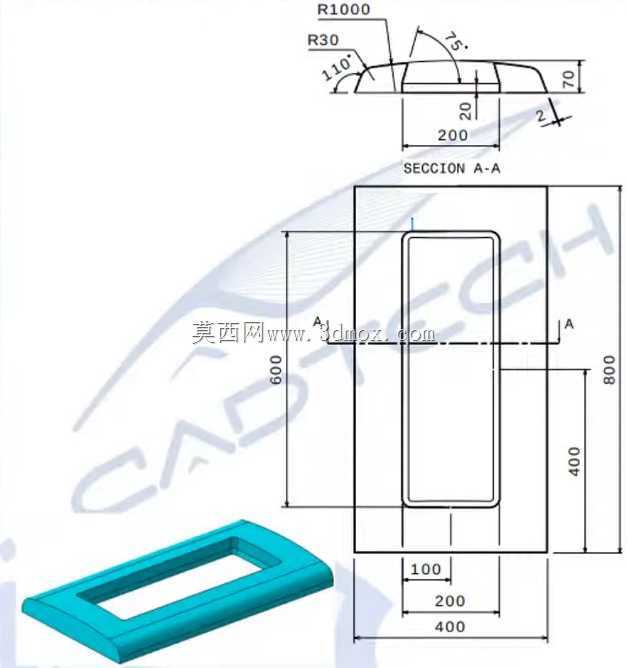

　　设计这类构件时，首先要匹配内部传感芯体的安装边界，内部预留的空腔尺寸需要完全容纳芯体与接线端的走线空间，曲面过渡区域不能出现结构尖角，一方面是避免尖角位置的应力集中，在长期受温度交变影响时出现开裂，另一方面是减少装配过程中尖角刮损内部芯体的绝缘层，造成电路短路风险。外轮廓的曲面弧度并非单纯为了外观效果，而是结合安装位置的周边空间做的适配设计：当传感单元需要嵌入设备弧形外壳安装时，外帽的曲面弧度需要和设备外壳弧度保持一致，装配后不会出现突出的棱边，避免积灰或者被过往的工件、操作工具剐蹭脱落。构件中部开设的矩形窗口是信号传递的核心通道，窗口的边缘做了加厚处理，窗口平面的平面度公差需要控制在0.05mm以内，保证信号穿透面的平整，不会因为平面形变导致信号折射、衰减，窗口周边的止口结构用于安装信号透板，止口的深度要和透板厚度匹配，装配后透板表面和外帽曲面保持顺滑衔接，没有台阶差。

　　安装边界的设计上，构件侧边的直边段设置了两个隐藏式定位卡扣位，卡扣的位置和安装基座的卡槽完全对应，装配时不需要额外打胶或者螺丝固定，通过卡扣即可实现快速卡装，卡扣的插拔力控制在15N-20N之间，既保证日常使用中不会因为设备振动松脱，也能在后期维护时徒手拆卸更换，不需要借助专用工具。构件的壁厚做了差异化设计：曲面主体区域壁厚保持1.2mm，兼顾结构强度与轻量化需求，卡扣位置、窗口边缘位置壁厚加厚到2mm，提升受力位置的结构强度，避免反复拆装时出现卡扣断裂、窗口边缘崩缺的问题。材质选型上适配常规的工程塑料注塑工艺，曲面的拔模角度控制在1.5度，所有内侧的加强筋位置都做了R0.3的圆角过渡，避免注塑成型时出现应力痕、缩印等外观缺陷，同时也能提升构件的整体抗冲击性能，在受到1J以内的外力冲击时不会出现开裂变形。

　　从实际装配验证的角度来看，这类曲面电帽构件在设计时还需要考虑和内部密封胶圈的配合，构件内侧的密封槽尺寸要和胶圈的线径匹配，胶圈压缩量控制在25%左右，装配后可以实现IP65级别的防护效果，阻挡外部的水汽、粉尘进入构件内部侵蚀传感芯体。曲面的表面处理采用细磨砂纹理，既可以减少表面反光对光学类传感信号的干扰，也能避免使用过程中表面残留指纹、污渍难以清理，纹理的深度控制在0.08mm，不会因为纹理过深导致表面积攒难以清理的污垢。在走线位置的设计上，构件下端预留了半圆形的走线缺口，缺口位置做了翻边钝化处理，避免穿线时锐边割伤线缆绝缘层，缺口的尺寸适配常规的3mm-5mm外径的传感线缆，装配后线缆和缺口之间的间隙可以通过密封胶填充，进一步提升整体防护性能。
