带齿防滑长板限位止挡结构件

　　在各类输送线、滑移工装、直线导向机构的行程末端，这类带齿面的长板止挡是非常常见的限位承载部件，日常选型和建模过程中很容易忽略齿面啮合的细节，导致实际使用时出现挡块滑移、限位失效的问题。这个结构件的核心功能是在直线运动行程终点提供刚性阻挡，同时底部的锯齿结构可以和配套的齿条基座啮合，实现安装位置的无级调整，不需要在安装板上打密集的定位孔，调整挡点位置的时候只需要松开紧固件，将挡块沿齿槽方向滑动到目标位置再锁紧即可，相比传统的孔位固定挡块，调整效率提升非常明显，尤其适合多规格产品共线生产的输送线，需要频繁调整止挡位置的工位。

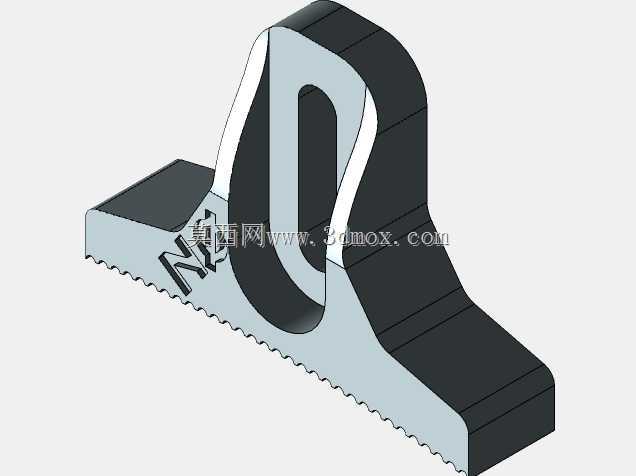

　　从结构设计逻辑来看，这个挡块采用了一体化的L型承载布局，底部的长平板是安装贴合面，整个底面都加工有连续的三角锯齿，齿形角度做了45度对称设计，不管是正向受力还是反向调整位置，齿面都能均匀承受剪切力，不会出现单齿崩断的问题。垂直方向的立板是主要的受力承载面，立板中间做了大尺寸的镂空减重孔，这个孔不是单纯为了减重，一方面可以减少实体材料的用量降低零件成本，另一方面镂空结构可以让立板在受到瞬间冲击的时候产生微量的弹性形变，吸收一部分冲击能量，避免刚性碰撞导致的连接螺栓断裂或者安装基座变形。立板和底板连接的位置做了大圆弧过渡，没有尖锐的直角应力集中区，不管是采用机加工还是3D打印、注塑成型的加工方式，这个过渡圆角都能有效降低成型过程中的内应力，提升零件的整体抗疲劳强度。立板的顶部做了圆滑的弧面收边，没有尖锐的棱角，现场操作人员调整位置的时候不会被划伤，符合设备安全设计的基本要求。

　　安装边界方面，这个挡块的底板长度方向尺寸需要匹配配套基座的齿形长度，安装时需要保证整个齿面完全和基座齿槽啮合，不能出现半齿啮合的情况，否则受力时容易出现齿面压溃。底板上的安装沉孔位置做了下沉设计，锁紧螺栓的头部不会高出底板平面，不会和运动部件发生干涉。立板的受力面做了平面度要求，安装后需要保证受力面和运动部件的运动方向垂直，否则长期受力会出现偏载，导致螺栓松动。实际应用中，这类挡块常被用在滑板线的末端止挡、脚踏板的行程限位、滑板机构的位置锁定、凹板输送的末端定位场景，比如在滑板输送线上，工装板带着工件滑动到工位末端时，就是靠这类止挡挡住工装板的侧边，实现精准定位，底部的齿面调整结构可以适配不同尺寸工装板的止挡位置需求，不需要重新加工安装板。

　　建模过程中需要重点注意齿形的参数匹配，锯齿的齿距、齿深需要和配套的基座齿条完全一致，否则会出现啮合间隙过大或者装不上的问题；立板和底板的过渡圆角半径不能过小，否则应力集中系数过高，受冲击时容易在转角处断裂；镂空孔的边缘也需要做小圆角过渡，避免应力集中。另外挡块的受力面可以根据实际使用场景增加聚氨酯缓冲垫的安装位，降低碰撞噪音，不过这个模型里预留了平整的安装面，后续加装缓冲件也非常方便。在做装配验证的时候，需要模拟运动部件的最大冲击载荷，校核齿面的接触强度和连接螺栓的剪切强度，确保在最大载荷下挡块不会出现滑移或者断裂。这类结构看似简单，但是每个细节的设计都直接影响现场使用的可靠性，很多新手设计的时候容易忽略齿面的啮合角度和过渡圆角的设计，导致实际用的时候频繁出问题，这个模型的结构细节处理得比较到位，不管是直接选型套用还是参考结构做改型设计，都有不错的参考价值。
