弗兰西斯鼻甲传感配套结构件

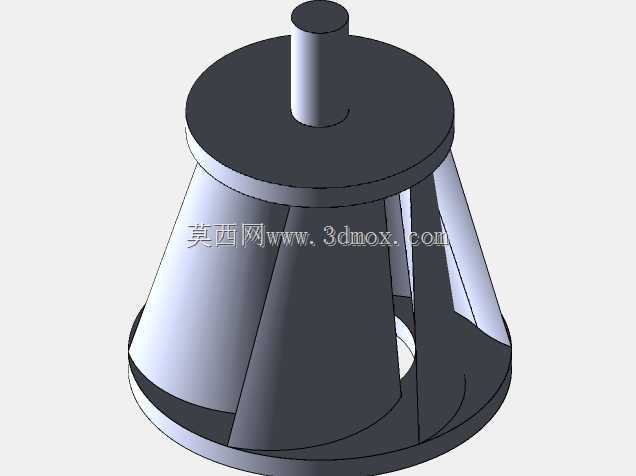

　　在流体参数监测、介质流向感知类传感装置的配套结构设计中，这类锥形带肋的鼻甲构件，是直接接触被测介质、承担导流与传感元件承载作用的核心接触部件，常应用于管道内嵌式流量传感、风洞气流参数采集、工业通风管路风压监测等场景，安装位置多处于管路的介质流入端，直接面对来流方向，既要保证介质流过时流场稳定无扰流，又要为内部传感芯体提供可靠的安装支撑与防护。从结构设计逻辑来看，构件整体采用上窄下宽的截锥形轮廓，顶部设置圆柱形安装凸台，该凸台为整个构件的安装定位基准，凸台直径与安装位的定位孔采用间隙配合设计，装配时可快速插入对应安装座的定位孔内，配合端面的压紧结构实现轴向固定，凸台的高度根据安装座的壁厚预留足够的配合长度，

　　避免安装后出现晃动或同轴度偏差。锥面部分均匀分布多道竖向加强肋，肋板沿锥面母线方向布置，一方面可以提升整个锥壳的结构刚度，在介质高速冲刷时避免锥面产生共振变形，另一方面肋板之间形成的导流槽可以对来流介质进行整流，打散大尺度的涡流，让介质以更均匀的流态接触内部的传感元件，减少流场紊流带来的监测数据误差。底部为环形安装端面，端面上预留有与安装基座配合的定位止口，止口的内径与传感元件的安装腔外径匹配，装配时可保证整个鼻甲构件与内部传感芯体保持同轴，避免偏心导致的流场分布不均。在尺寸边界设计上，顶部圆柱凸台的直径根据配套安装座的标准接口尺寸设定，锥面的锥角经过流场仿真优化，角度控制在介质流过时不会产生边界层分离的区间，

　　避免在锥面尾部形成回流区影响传感精度，整体高度根据管路的通径适配，保证安装后鼻甲的最下端不会触及管路内壁，同时顶部凸台不会突出安装座的外端面，避免与外部的接线或固定结构产生干涉。肋板的厚度根据构件的材质与工作压力设定，在满足结构强度要求的前提下尽可能做薄，减少肋板本身对流场的阻挡，肋板的数量根据通径大小调整，保证整流效果的同时控制整体重量。构件内部为中空腔体，腔体的轮廓与内部传感芯体的外形适配，腔体壁的厚度均匀，既可以为传感芯体提供防护，避免介质中的固体杂质直接冲击芯体造成损坏，又能保证介质的压力、流速等参数可以顺利传递到芯体表面。在实际应用场景中，这类鼻甲构件多采用耐腐蚀、抗冲刷的材质加工，面对含尘气流、腐蚀性液体等被测介质时，

　　锥面与肋板的表面会做相应的耐磨、防腐处理，延长构件的使用寿命。设计过程中需要重点考虑安装后的同轴度误差控制，顶部凸台与底部止口的同轴度公差需要严格控制在装配要求范围内，否则会导致流场在锥面周围分布不均，使得传感元件采集到的参数出现系统性偏差。同时锥面的表面粗糙度需要达到相应的设计要求，减少介质流过时的摩擦阻力，避免粗糙表面引发的附面层扰动。在装配逻辑上，整个构件从管路内部向上穿入安装座，顶部凸台穿出安装座后采用卡簧或锁紧螺母固定，底部环形端面与安装座的贴合面之间设置密封件，避免介质从安装缝隙处泄漏，密封槽的尺寸根据配套密封圈的规格设计，保证压缩量处于合理区间，既可以实现可靠密封，又不会因为压缩量过大导致密封圈过早老化失效。对于不同压力等级的应用场景，肋板的数量与厚度、锥壳的壁厚都会做相应的调整，高压工况下会适当增加壁厚与肋板数量，提升整体的承压能力，低压通风类场景则可以适当减薄壁厚，降低构件整体重量与材料成本。在流场适配性设计上，锥角的选择需要结合被测介质的流速范围确定，低流速大流量场景下采用稍大的锥角，提升整流效果，高流速场景下采用稍小的锥角，减少介质对构件的冲击力，降低长期冲刷带来的磨损。
