卧式带进出口流道电机泵一体化结构

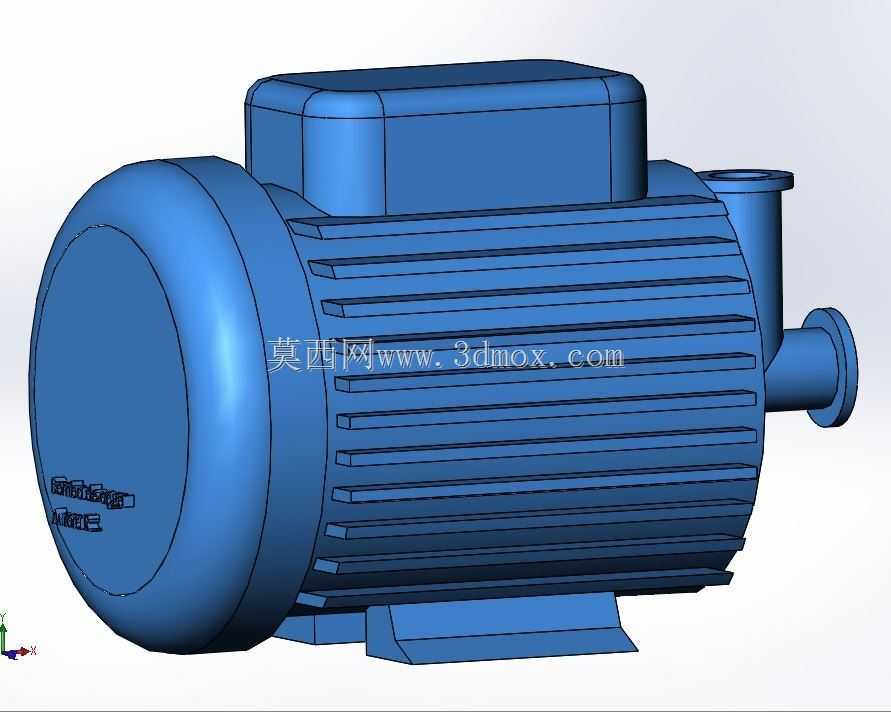

　　在小型流体输送系统的配套选型中，这类集成电机与泵体的一体化结构常被用于紧凑型设备的动力端配置，常见于小型冷却循环系统、低压流体输送工位、实验台流体回路等安装空间受限的场景，无需额外搭建电机与泵体的联轴器连接结构，能大幅缩减整机的安装占用空间，减少装配环节的对中调试工作量。从结构设计逻辑来看，主体采用卧式安装布局，底部设置一体化成型的安装支脚，支脚预留的安装孔位可直接通过螺栓固定在设备安装基板上，安装基准面与电机主轴的同轴度在建模阶段就做了公差约束，避免后期装配出现的同轴度偏差导致的运行振动问题。机身外壳沿轴向排布多道平行散热筋，散热筋的高度、间距经过排布优化，既保证外壳结构强度，又能在电机运行时通过空气自然对流带走绕组产生的热量，

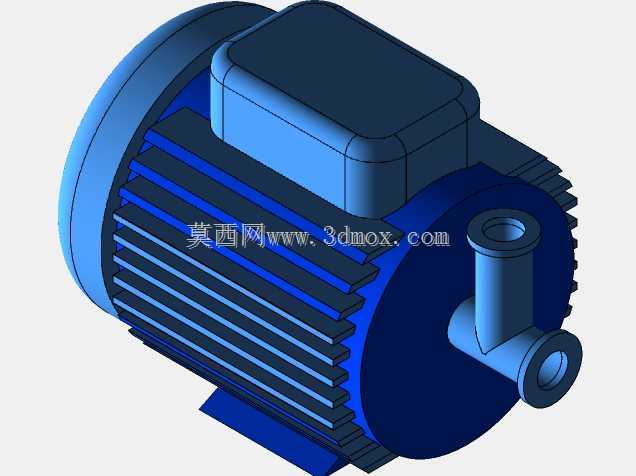

　　无需额外加装散热风扇即可满足小功率工况下的散热需求，降低整机运行的风噪与额外功耗。电机顶部设置方形接线盒结构，接线盒与机身主体做了圆弧过渡处理，既避免应力集中，也能在布线时预留足够的接线操作空间，接线盒的密封面可加装密封垫满足常规工况的防尘防溅要求。泵体部分与电机端盖直接集成，侧面伸出两个呈角度布置的管状流道接口，接口端部做了标准连接法兰结构，可直接对接对应通径的流体管路，流道内部的型腔与电机输出端的叶轮腔直接连通，省去了传统分体式泵组的连接密封环节，减少了流体泄漏的风险点。建模过程中对各部件的装配边界做了明确约束：机身的最大外径、轴向总长度、支脚的安装孔间距、流道接口的中心高度与通径尺寸都做了参数化定义，

　　方便设计人员根据实际工况调整功率参数时快速匹配对应的安装尺寸，避免与周边管路、结构件出现干涉。这类一体化结构的设计核心是在满足动力输出与流体输送功能的前提下，尽可能压缩整机的体积，减少不必要的连接部件，同时兼顾加工工艺性：外壳的散热筋结构采用拔模设计，适合压铸工艺一次成型，泵体的流道型腔在建模时预留了加工余量，可满足后期机加工的精度要求，安装支脚的厚度经过强度校核，能承受整机运行时的振动载荷与管路连接的拉扯力，不会出现支脚断裂的问题。在实际应用场景中，这类结构不需要额外配置泵座、联轴器、防护罩等附属部件，整机装配完成后只需固定安装支脚、对接管路与电源线即可投入使用，大幅降低了设备组装的物料成本与人工成本，

　　尤其适合批量配套的小型流体设备使用。建模时对各部件的配合公差也做了对应设置：电机定子与机壳的配合采用过渡配合，轴承位与端盖的配合公差满足常规旋转部件的精度要求，流道接口的法兰连接面做了平面度约束，保证管路连接后的密封性能。整体外形没有多余的装饰性结构，所有结构特征都服务于功能需求：散热筋服务于散热，支脚服务于安装固定，接线盒服务于电气布线，流道接口服务于流体输送，没有冗余设计，符合工业设备的实用化设计原则。
