法兰安装式重载万向球输送支撑结构

　　该万向支撑单元常被布置在装配流水线、板材加工进料台、物流分拣线以及工装夹具的承托面上，用来让硬质工件在水平面内任意方向滑移，降低推拉阻力。现场使用时，多个单元按矩阵排布，承托钢板、工装板或箱体，作业人员只需施加很小的水平力即可改变工件位置，在钣金校平、模具换装、电子装配工位上能明显减少反复搬运的强度。

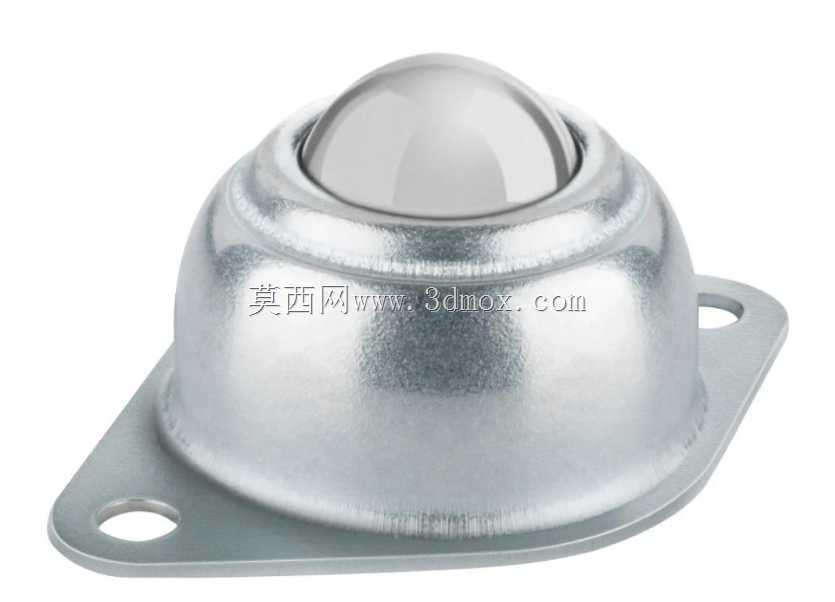

　　主体承托件为淬硬抛光钢球，下半部由座体内的球碗承托，钢球露出座体上沿的部分直接接触工件底面。冲压成型的金属外壳将球碗与钢球约束在内部，既留出钢球自由转动的间隙，又能承受垂直方向的压载。两侧带安装孔的法兰耳与壳体一体延伸，安装时不需要额外加工沉孔，直接从台面下方穿入螺栓即可固定，后期维护更换也只需拆卸两颗紧固件。

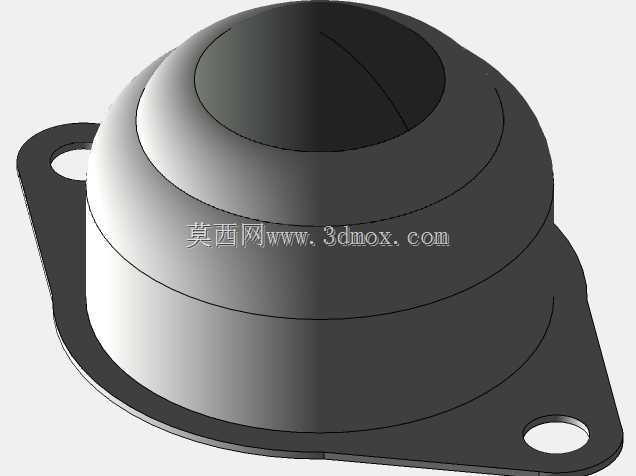

　　建模时先以旋转特征构建球碗与壳体的回转主体，再通过拉伸切除成型两侧法兰耳及螺栓过孔；钢球按公称直径单独建立零件并在装配体中约束同心，保留合理的转动间隙。外壳翻边处采用圆角过渡，避免冲压应力集中，同时让钢球活动时不会被锐边卡滞。底部的收口结构用于限制钢球脱出，其尺寸需要结合钢球直径与球碗包容角反复核对，保证承载时接触应力分布均匀。

　　从安装边界看，座体总高约39mm，钢球顶部距安装法兰底面约21mm，法兰安装孔中心距约400mm，适配常见的台板开孔与螺栓间距；两安装孔跨距约500mm，孔位直径约15mm，可直接穿过对应规格的固定螺栓。选型时需要根据工件重量计算单只承载，再结合排布密度确定总支撑能力；若台面存在冲击载荷，应在球碗与钢球之间预留润滑脂空间，并在外壳与台板之间增加薄垫片调整高度，使所有万向球顶面处于同一平面，避免工件局部悬空。

　　这类结构的关键不在外形复杂度，而在运动间隙、承载接触面和安装基准的协调。钢球露出过高会导致工件晃动，露出过低则转动不灵活；法兰耳过窄会在重载时变形，过宽又会占用台面空间。建模过程中需要把这些工程约束转化为具体尺寸，而不是只追求外观相似。
