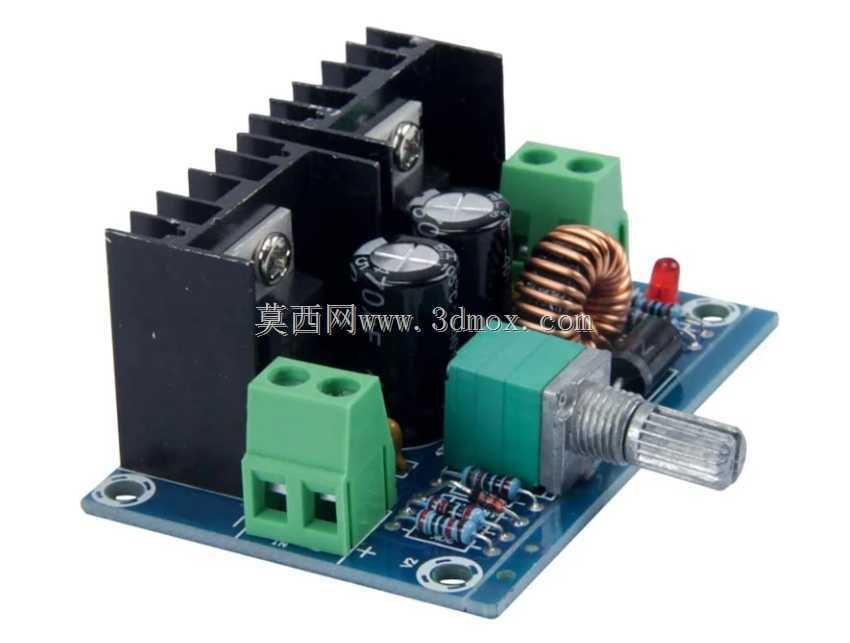

这块XH-M401属于典型的小功率DC-DC Buck降压模块,核心拓扑采用XL4016E1 PWM控制芯片,输入侧可承受4V至40V的直流母线电压,输出侧通过多圈电位器在1.25V至36V之间连续调节,标称持续输出电流8A、峰值功率约200W,在工业控制柜、实验台架、车载改装和小型机电设备供电改造中使用频率较高。从结构布局看,PCB左侧布置黑色铝挤散热片,直接贴合功率开关与续流器件,热量通过鳍片向板外扩散;中部为两只大容量电解电容,承担输入滤波与输出储能,能够抑制负载瞬态变化引起的电压跌落;靠近输出端的磁环功率电感体积较大,铜线圈绕制紧密,用于储能和平滑斩波后的电流纹波。板上绿色接线端子分别对应输入正负极与输出正负极,

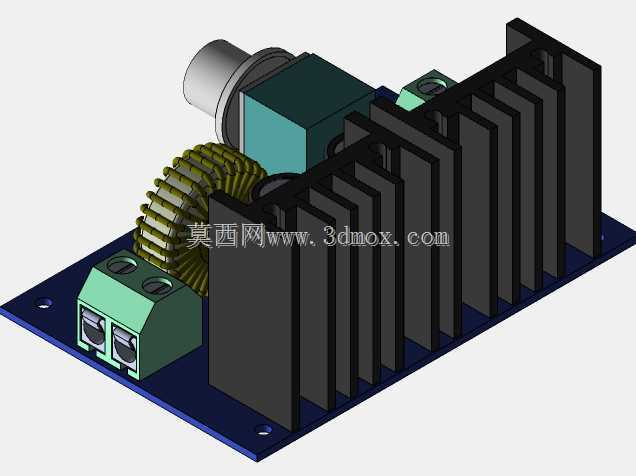

端子间距和螺钉锁紧方式适合多股导线直接压接,现场接线无需焊接。电位器采用卧式轴装结构,金属滚花轴伸出板边,调试时可用小号十字螺丝刀或直接旋钮调节输出电压,旁边红色LED用于指示输出状态。建模时需要重点还原散热片的鳍片高度、电容直径与高度差、电感外形以及端子开孔位置,这些尺寸直接决定模块在配电箱内的安装边界。PCB四角设有安装孔,可通过铜柱固定在绝缘板或导轨支架上;实际装机时要在散热片上方预留对流空间,避免紧贴线槽或导线束,输出大电流回路应尽量短粗,以降低线损和发热。该模块的保护逻辑依赖芯片内置的过流、过热和短路关断机制,外围元件较少,因此三维结构表达应突出功率器件与接口位置,便于结构工程师评估与继电器、端子排、
开关电源等相邻部件的干涉关系。对于设备选型而言,这类模块常用于把24V控制柜母线降至12V给传感器、风扇或继电器组供电,也可把车载24V系统降至5V给低压数码装置供电;在三维装配中,需要把它作为一个完整功能件纳入电气安装板,核对电位器操作空间、散热片朝向以及输入输出走线方向,从而保证后期维护和带电调试的可达性。
