GM25-370微型直流减速电机结构

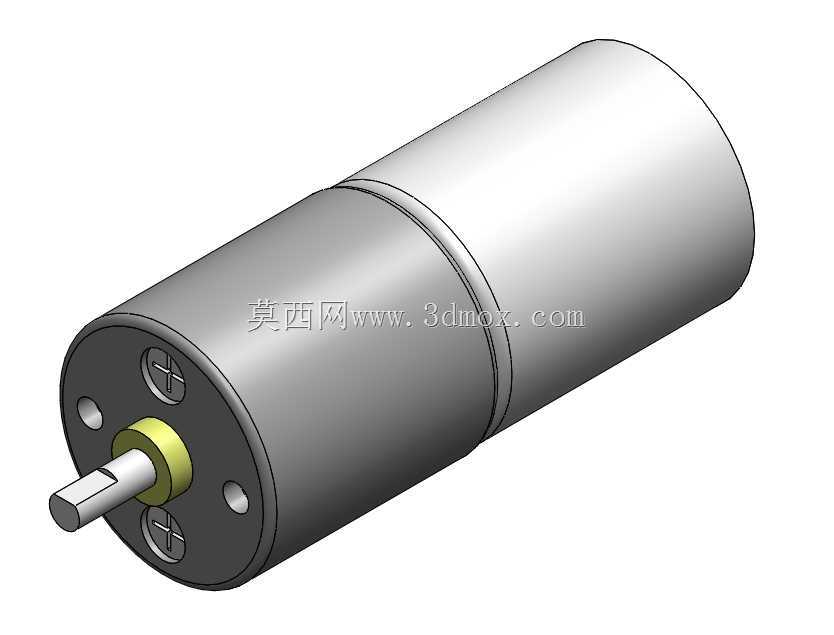

　　这款GM25-370-18250圆柱型减速电机，整体采用同轴直筒布局，输出轴从减速箱端面中心伸出，轴端配套定位衬套，端面预留三处安装孔位，可直接通过螺钉固定在设备安装板上，轴向总长27毫米，筒身外径统一，在狭小安装腔内无需额外避让空间，径向占用尺寸紧凑，适合对安装边界有严格限制的小型机电设备。从实际选型角度看，这类带减速箱的微型直流电机，常被用于小型电动执行机构、智能小车驱动、自动门锁传动、小家电动力输出、精密仪器进给机构等场景。电机本体负责输出高转速低扭矩动力，内置的减速齿轮组将转速降低后放大输出扭矩，相比直接驱动的裸电机，它能在低电压供电条件下带动更大负载，同时维持更平稳的低速运转状态，避免负载启动时出现堵转停转问题。

　　设计这款三维结构时，首先要保证电机筒身与前端减速箱的同轴度，两者通过止口配合定位，接缝处的环形台阶既作为装配定位基准，也能在建模时清晰区分动力段与减速段的边界。输出轴采用D型截面或圆轴加扁位结构，方便与外部齿轮、摇臂、滚轮等传动件周向固定，防止传动过程中出现打滑。端面上的安装孔围绕输出轴呈三角分布，这种布局相比两孔安装抗扭转能力更强，能抵消电机正反转切换时产生的反向冲击力，长期运行不易出现固定螺钉松动。筒身表面为光滑圆柱面，建模时无需多余凸起结构，既方便设备上做抱紧式安装，也能适配卡扣固定的装配方式。输出轴根部的衬套起到轴向限位与耐磨作用，能承受一定径向载荷，减少轴承受力，延长整体使用寿命。在结构细节处理上，电机尾部为封闭圆弧端面，

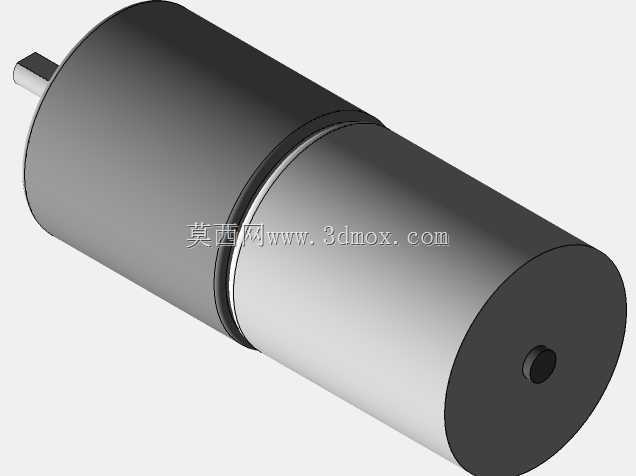

　　没有突出的接线端子或安装耳，接线可从尾部侧面引出或直接焊接在尾部端盖上，进一步压缩轴向占用空间。减速箱端面的厚度经过加强，安装孔周边做局部加厚处理，避免螺钉锁附时出现壳体开裂。整机动平衡围绕中心轴线设计，高速运转时振动小，噪音控制表现优异。对于结构设计人员而言，调用该三维模型时可直接在装配体中匹配安装孔位、校核轴伸长度与配合公差，提前验证周边结构是否存在干涉，无需反复测量实物尺寸。它的动力特性适配3V至12V常见低压供电区间，配合不同减速比可覆盖多档输出转速与扭矩区间，能满足从轻载传感驱动到中等负载移动行走的不同需求。在自动化小设备开发中，这类电机往往作为核心动力源，其安装尺寸直接决定整机框架布局，

　　精准的三维模型能帮助设计者在方案阶段就确定腔体尺寸、固定方式与传动路径，减少后期打样修改次数。建模过程中各段圆柱的同心度、轴伸的配合公差、安装孔的位置度都按照实际量产零件标准设定，装配关系完全还原真实产品的配合逻辑，可直接用于工程出图、运动仿真与3D打印安装支架设计。
