纽马蒂科3英寸气动执行机构结构设计

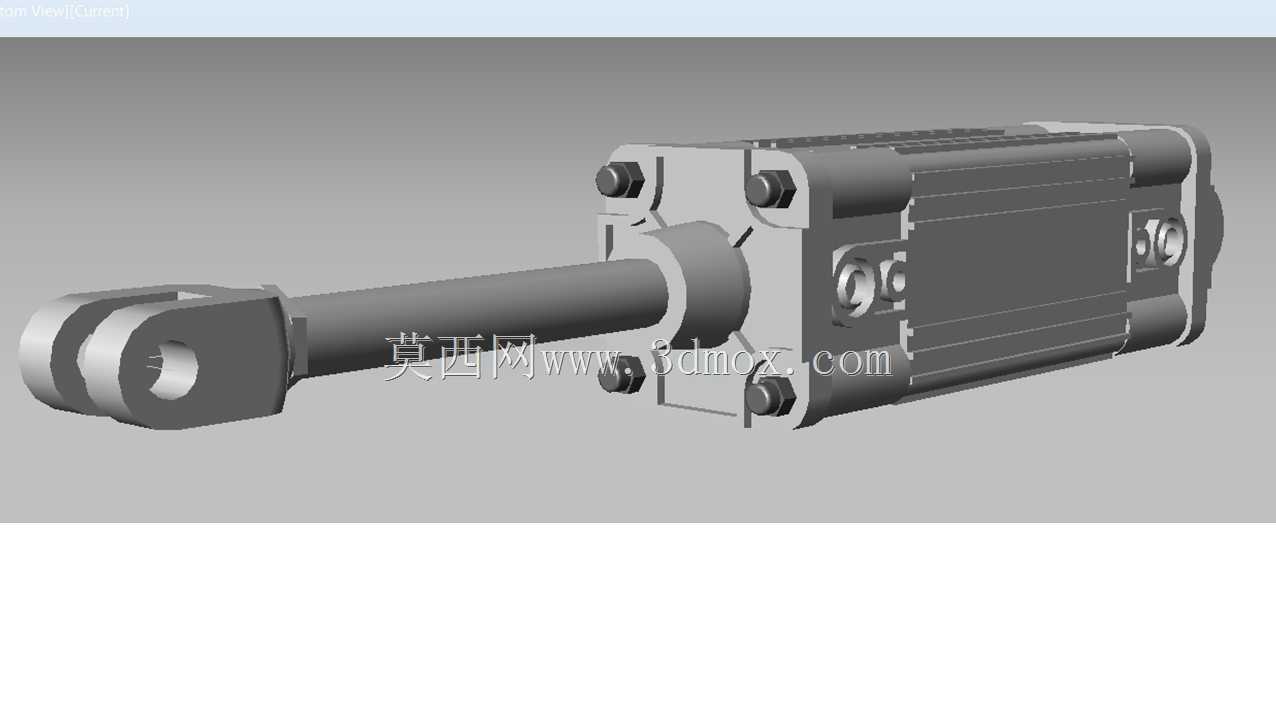

　　该3英寸气动执行机构采用直线往复式缸体结构，核心输出端为带铰接孔的叉形杆头，可通过销轴直接与风门挡板、调节阀杆、夹具摆臂等负载构件铰接，省去额外转接件带来的间隙累积。缸体两端采用方形端盖布局，端盖四角布置内六角紧固螺钉，将端盖与铝挤型缸筒压紧锁定，这种结构在拆检维护时可直接松开螺钉抽出活塞组件，无需从设备安装位整体拆除缸体，适合产线快速维保场景。

　　从实际工况适配来看，这类执行机构大量用于轻工包装线的翻板导向、暖通风道的风量调节、小型压机的快速进给以及焊装夹具的压紧驱动。其缸筒表面预留的多组气口可适配双作用控制逻辑，通过换向阀切换两侧腔室压力实现伸出与缩回动作；杆端关节轴承式铰接结构允许负载端存在小幅度偏摆，可抵消安装面平行度误差带来的别劲问题，避免活塞杆长期受径向力导致密封件偏磨。

　　设计层面优先保证了安装边界的规整性：方形端盖自带的安装平面可直接贴合设备支架，既可以通过端盖螺钉孔进行端面固定，也能依托缸筒外壁搭配抱座进行侧向安装，两种安装方式的孔位坐标在建模时已做同轴度约束，切换安装形式时无需重新调整负载对中。活塞杆表面做了硬化处理，配合导向套的长径比设计，可在承受一定侧向负载时仍保持直线运动精度，减少活塞与缸筒内壁的局部磨损。

　　三维建模过程中，对密封沟槽的尺寸公差、活塞与缸筒的配合间隙、铰接孔的同轴度均做了参数化关联，修改缸径或行程参数时，端盖螺钉分布圆、活塞杆伸出长度、气口螺纹位置可同步更新，便于衍生不同推力规格的同系列产品。模型完整还原了紧固件、气口接口、杆端铰接头等细节，可直接用于设备布局干涉检查、执行机构选型校核以及气动原理图的三维装配验证，帮助设计人员在方案阶段确认执行机构的运动包络空间，避免实际安装后与周边管线、结构件发生碰撞。
