16毫米铝制立式轴导向支撑座

　　该立式轴导向支撑座主要用于直线光轴、导杆或小直径传动轴的端部与中间位置固定，常见于3C检测设备、包装输送线、点胶工位、工装夹具、实验平台以及轻型自动化进给机构中。它的作用不是承受重载，而是在有限安装空间内为轴系提供稳定的径向约束，并通过上部开口夹紧结构消除轴与座孔之间的间隙，使导向运动保持一致的中心高度。

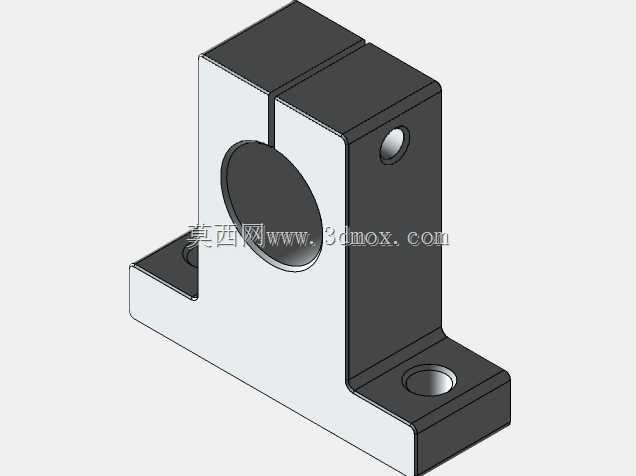

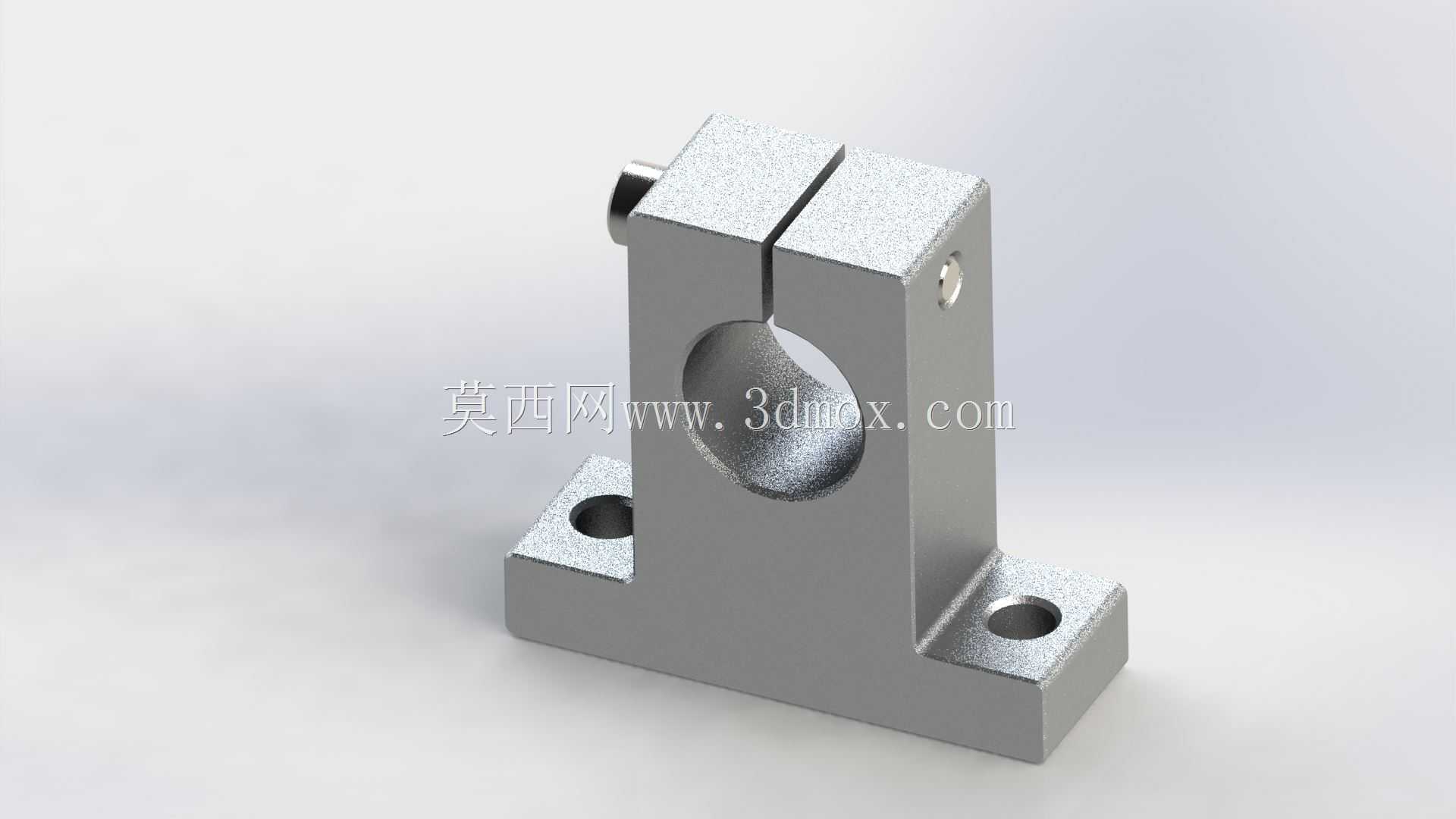

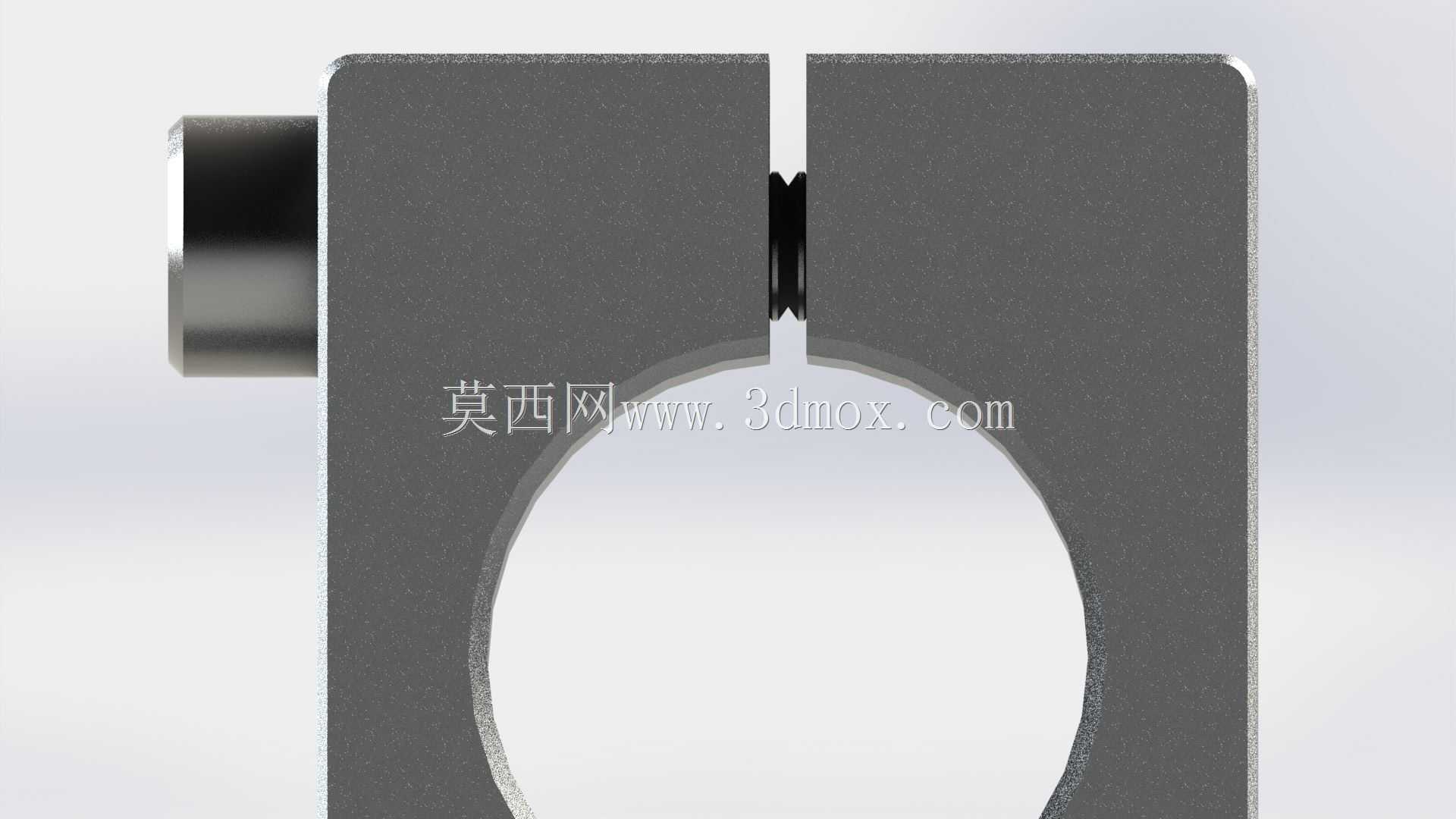

　　从结构上看，支座采用T形立式布局，底部为带两个安装孔的矩形底板，中部立板向上延伸并开设16mm轴孔，顶部切出一条开口槽，侧面配置M4螺钉夹紧位。装配时先将光轴穿入座孔，再拧紧侧面螺钉，开口槽产生弹性收缩，从而抱紧轴体。这种方式相比整圆固定式支座，调整更方便，允许轴沿轴向进行位置微调，也能在维修或更换导向部件时快速拆装，不必整体抽移周边机构。

　　底板两侧的沉孔用于将支座锁定在设备台板、铝型材安装面或焊接机架上。设计时需要关注孔距、底板宽度以及立板高度所形成的安装边界：若两台相邻支座共同支撑同一根光轴，应保证两者轴孔同轴，避免强行装配造成光轴弯曲、滑动阻力增大或轴承过早磨损；若用于导轨侧面定位，则需核算螺钉压紧后开口槽的变形量，既要保证足够夹持力，又不能使座孔出现明显椭圆。

　　铝制本体在轻量化和防锈方面具有优势，适合洁净度要求较高、载荷不大的自动化场景。立板与底板之间采用实体过渡，可减少夹紧时根部应力集中；底板下表面建议与安装面贴合，局部平面度不足会导致支座受螺钉压紧后产生扭曲，进而影响轴孔直线度。实际选型时，16mm孔径应与导向轴直径匹配，M4夹紧螺钉提供的锁紧力适用于轻载定位，若设备存在较大冲击或频繁往复负载，则应考虑加大规格或增加辅助支撑。

　　建模过程中需要重点表达开口槽、夹紧螺钉孔、底板沉孔、轴孔相贯线以及圆角过渡区域。这些特征直接决定后续出图、干涉检查和装配验证的准确性。对结构工程师而言，这类支座虽属基础件，却往往影响整套导向机构的运行平顺性；合理布置安装位置、控制轴孔高度与紧固顺序，能够有效降低卡滞、异响和偏心磨损风险。
