反铲挖掘臂液压工作装置结构设计

项目分类:挖掘机 发布时间:2022-05-03 ID:612697
  • 反铲挖掘臂液压工作装置结构设计
  • 反铲挖掘臂液压工作装置结构设计
  • 反铲挖掘臂液压工作装置结构设计
  • 反铲挖掘臂液压工作装置结构设计
  • 反铲挖掘臂液压工作装置结构设计
  • 反铲挖掘臂液压工作装置结构设计
  • 反铲挖掘臂液压工作装置结构设计
  • 反铲挖掘臂液压工作装置结构设计
  • 反铲挖掘臂液压工作装置结构设计
  • 反铲挖掘臂液压工作装置结构设计
  • 反铲挖掘臂液压工作装置结构设计
  • 反铲挖掘臂液压工作装置结构设计
  • 反铲挖掘臂液压工作装置结构设计
  • 反铲挖掘臂液压工作装置结构设计
  • 反铲挖掘臂液压工作装置结构设计
  • 反铲挖掘臂液压工作装置结构设计

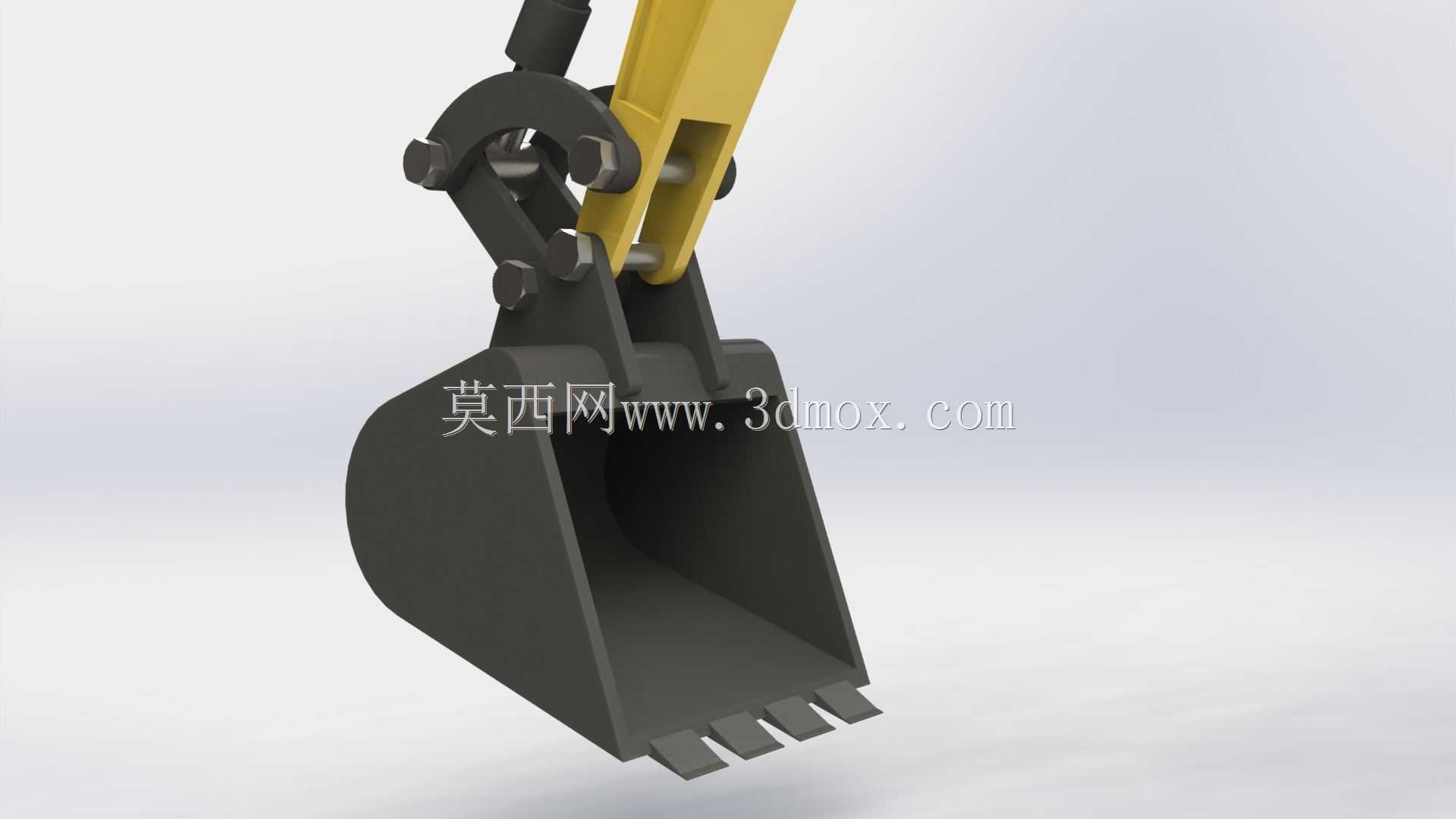

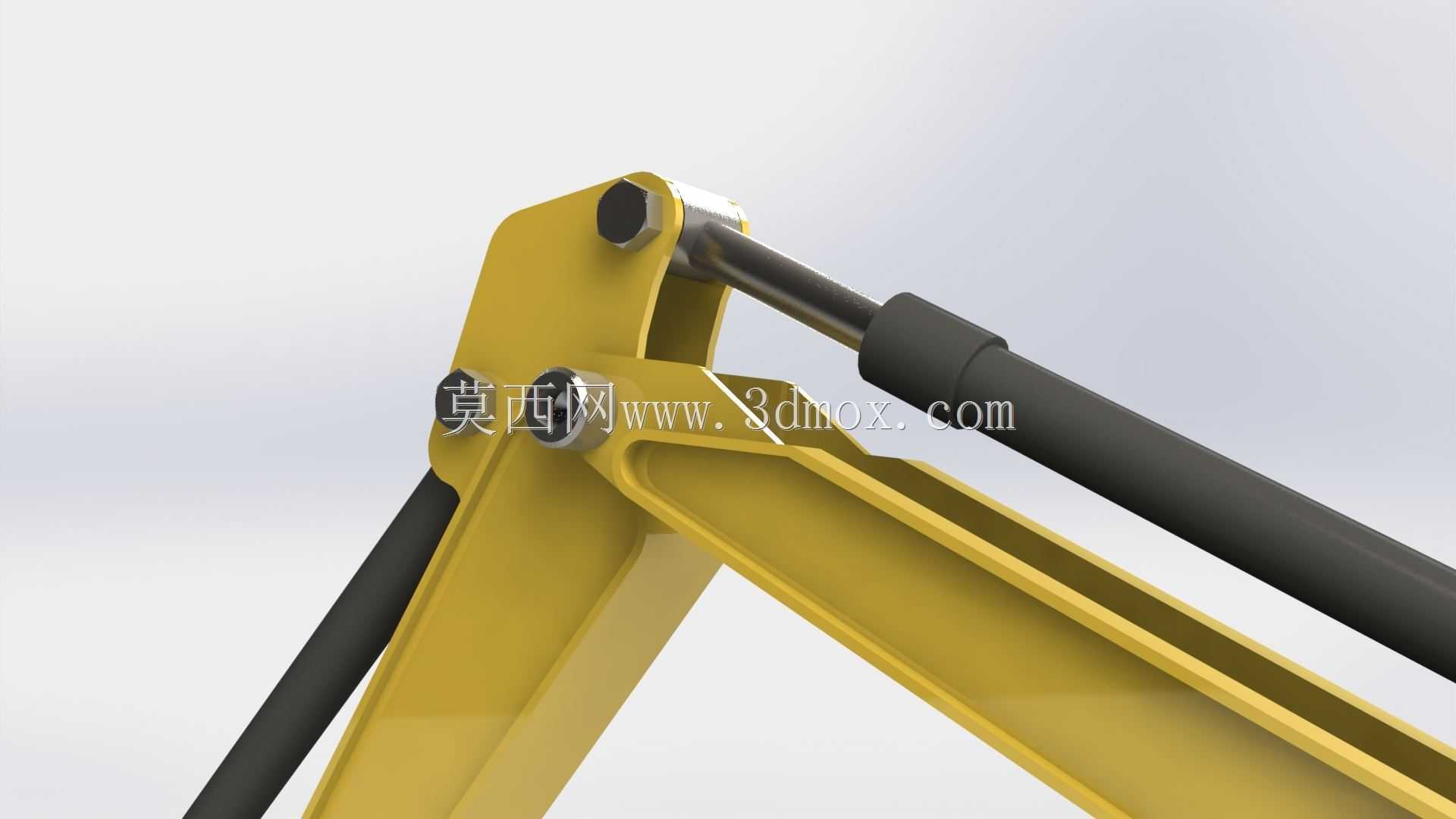

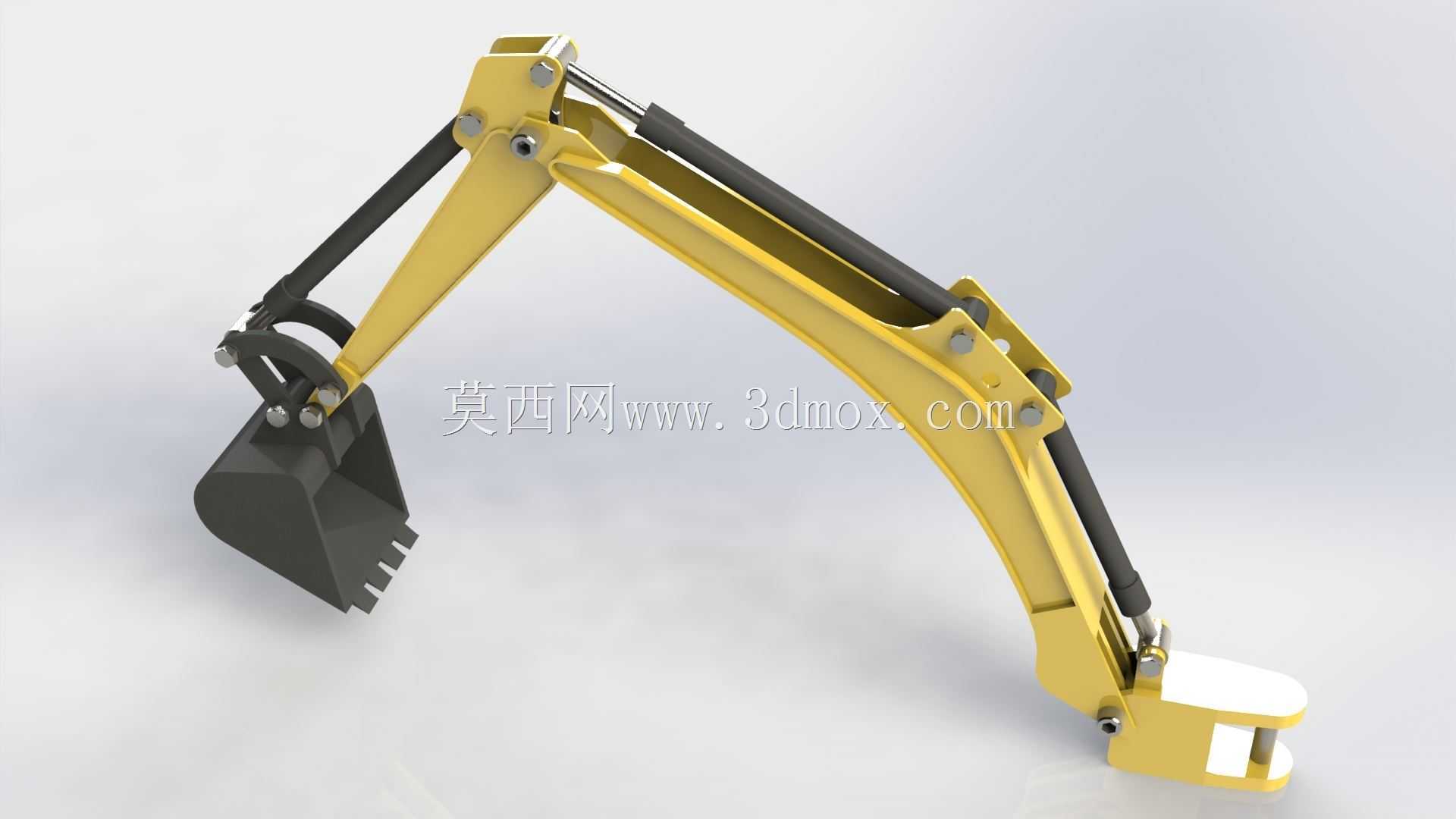

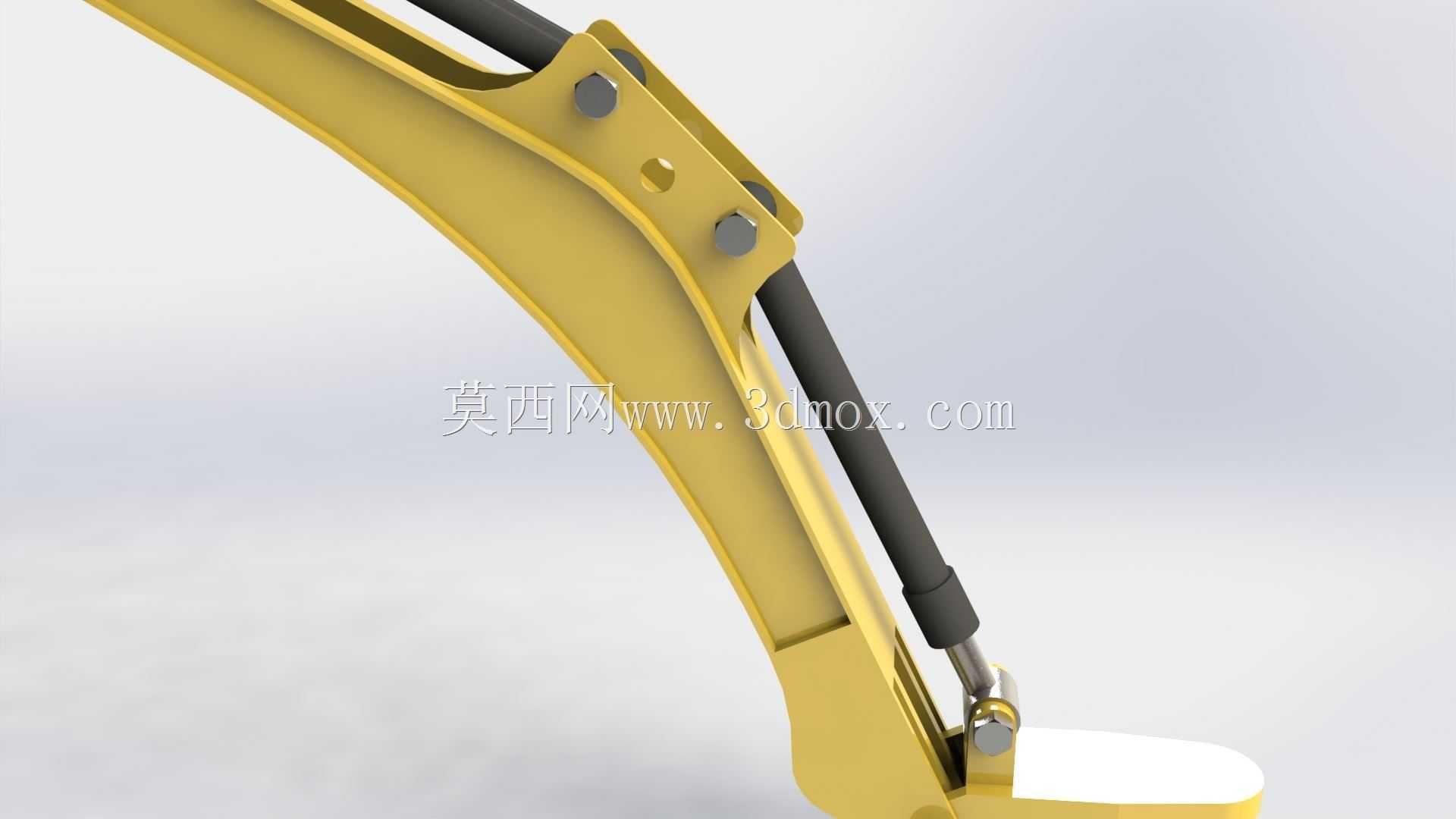

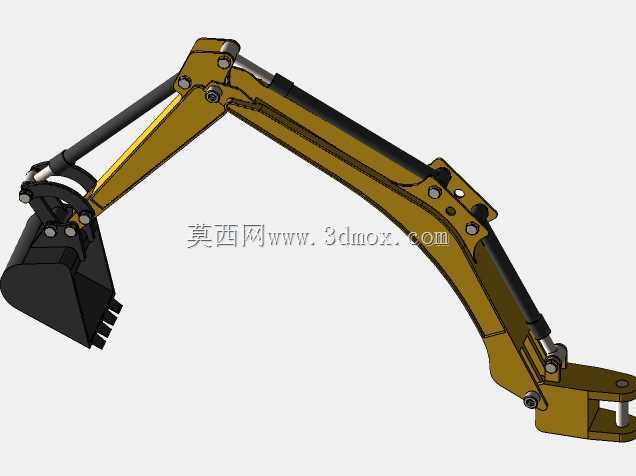

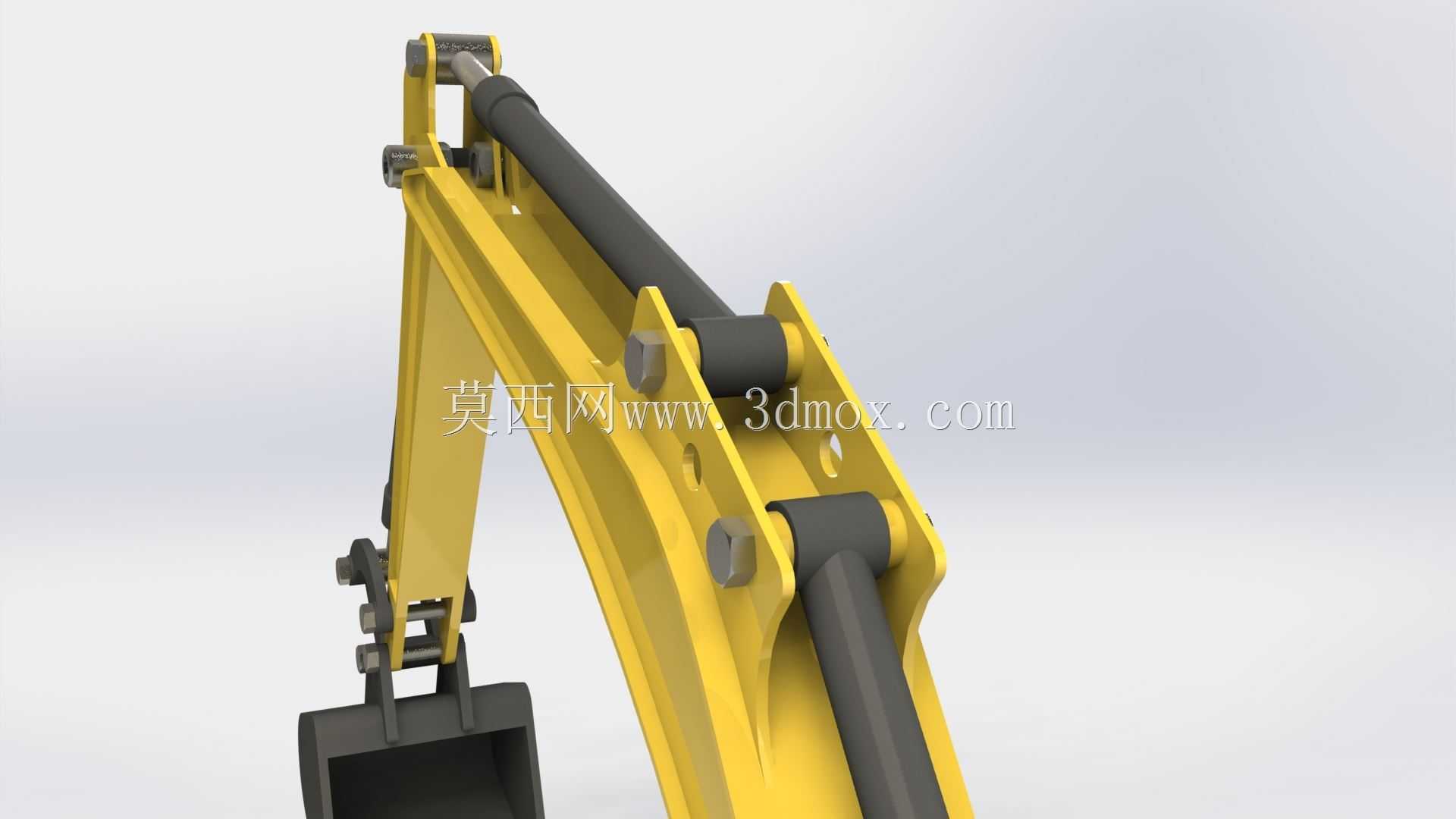

  该模型呈现的是小型挖掘机前端反铲作业装置,核心由动臂、斗杆、铲斗、连杆摇臂机构以及两组液压油缸组成,属于典型的铰接式多杆工作机构。整体结构围绕回转支座前端的安装耳板展开,动臂根部通过销轴与上车前端连接,动臂油缸支撑在动臂下方,用于控制大臂举升与下降;斗杆铰接于动臂前端,由斗杆油缸驱动绕铰点摆动;铲斗则通过摇臂连杆与铲斗油缸相连,形成曲柄摇杆传动,实现挖掘、收斗与卸料动作。

  从实际工况看,这类反铲臂主要用于土方开挖、基坑清理、市政管线施工、园林绿化以及狭小场地内的轻度破碎与装载作业。反铲布置的特点是切削方向朝向机身,斗齿在向下切入土壤后向机体方向回收,能够获得较大的挖掘力,同时便于操作人员直接观察铲斗姿态,控制沟槽底面与侧壁精度。对于小型设备而言,工作臂的包络尺寸直接决定最大挖掘深度、最大挖掘半径、卸料高度以及停机面下方的作业范围,因此各铰点位置并非随意确定,而是需要在举升高度、收回距离与运输姿态之间反复权衡。

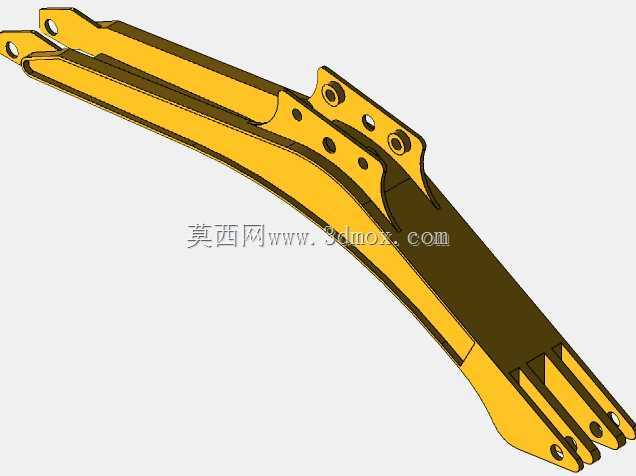

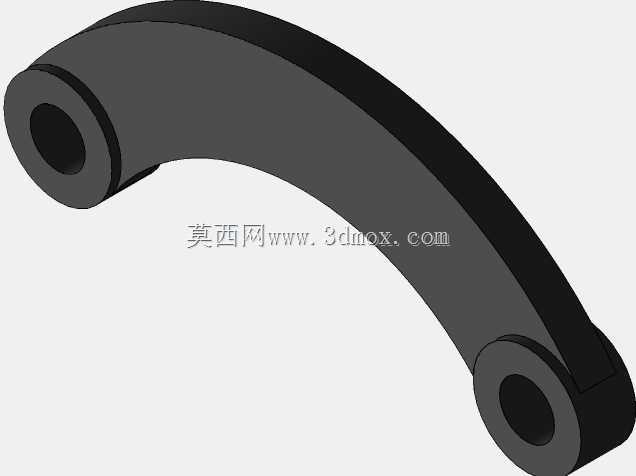

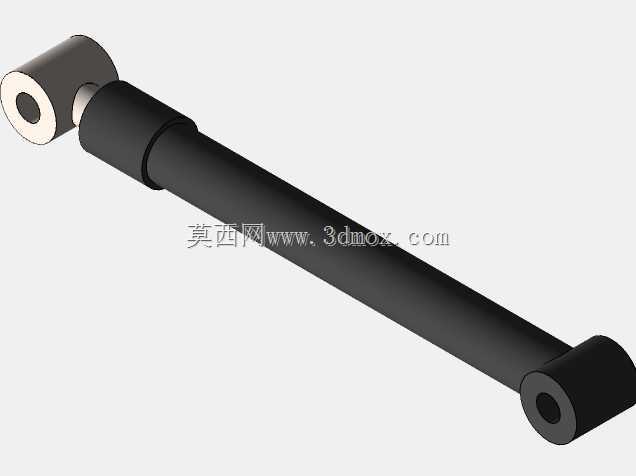

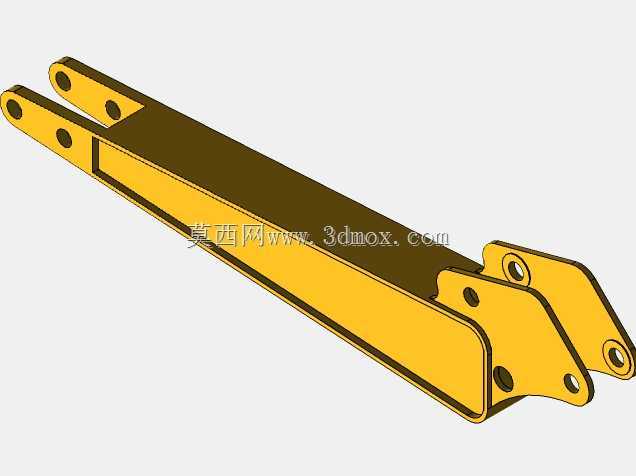

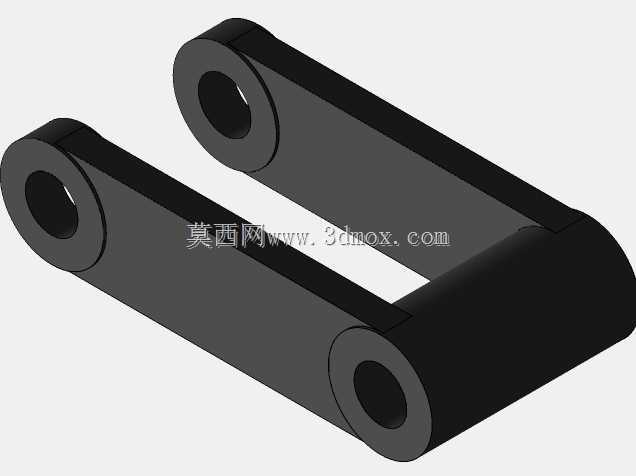

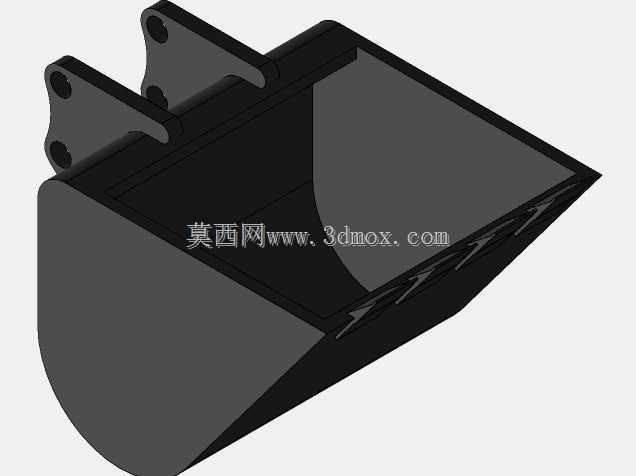

  设计思路上,动臂与斗杆均采用弯臂式箱形截面思路,以适应偏载和冲击载荷;板件在铰点附近通过加强筋、轴套和加厚耳板进行局部强化,避免销轴孔处出现应力集中。油缸两端采用关节轴承或销轴连接,可补偿工作过程中的微小角度偏差。铲斗唇部布置斗齿,侧刃与底部加强带用于抵抗磨粒磨损;摇臂和连杆的长度比例决定铲斗在收斗过程中的传动角变化,传动角过小会导致油缸推力利用率下降,甚至出现机构死点。

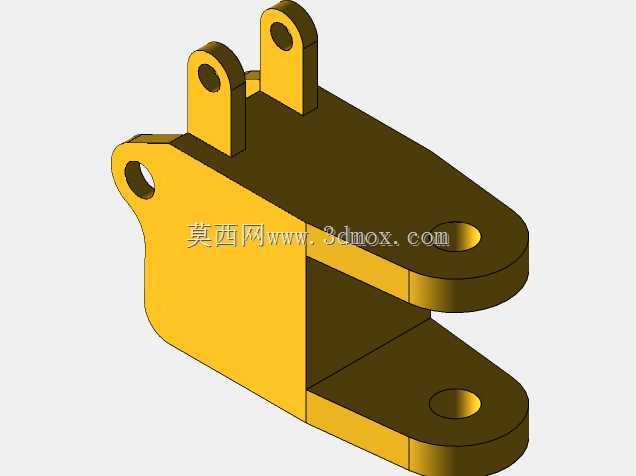

  安装边界方面,模型根部连接座需要与挖掘机回转平台前端的销轴中心、油缸支座孔位保持一致;整机运输时,工作臂应收拢至较低位置,使铲斗靠近推土板或履带前端,以降低运输高度并控制重心。管路布置需沿动臂和斗杆侧面走向,预留弯曲半径,避免在臂架屈伸时与结构件发生干涉。该结构对从事工作装置铰点优化、液压执行件选型、有限元强度校核以及运动包络分析的设计人员具有直接参考价值。
