日式武士长刀曲面混合结构设计

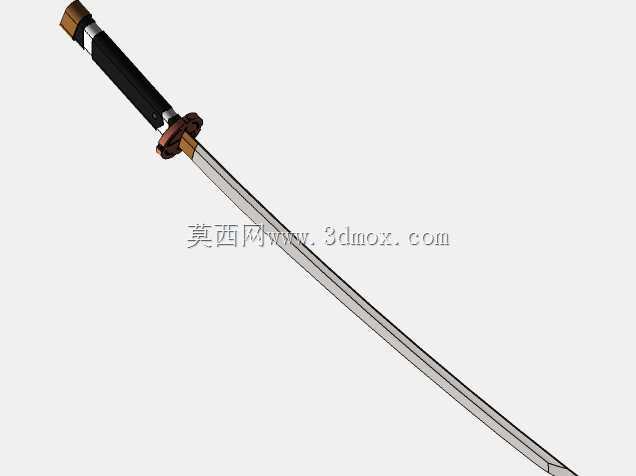

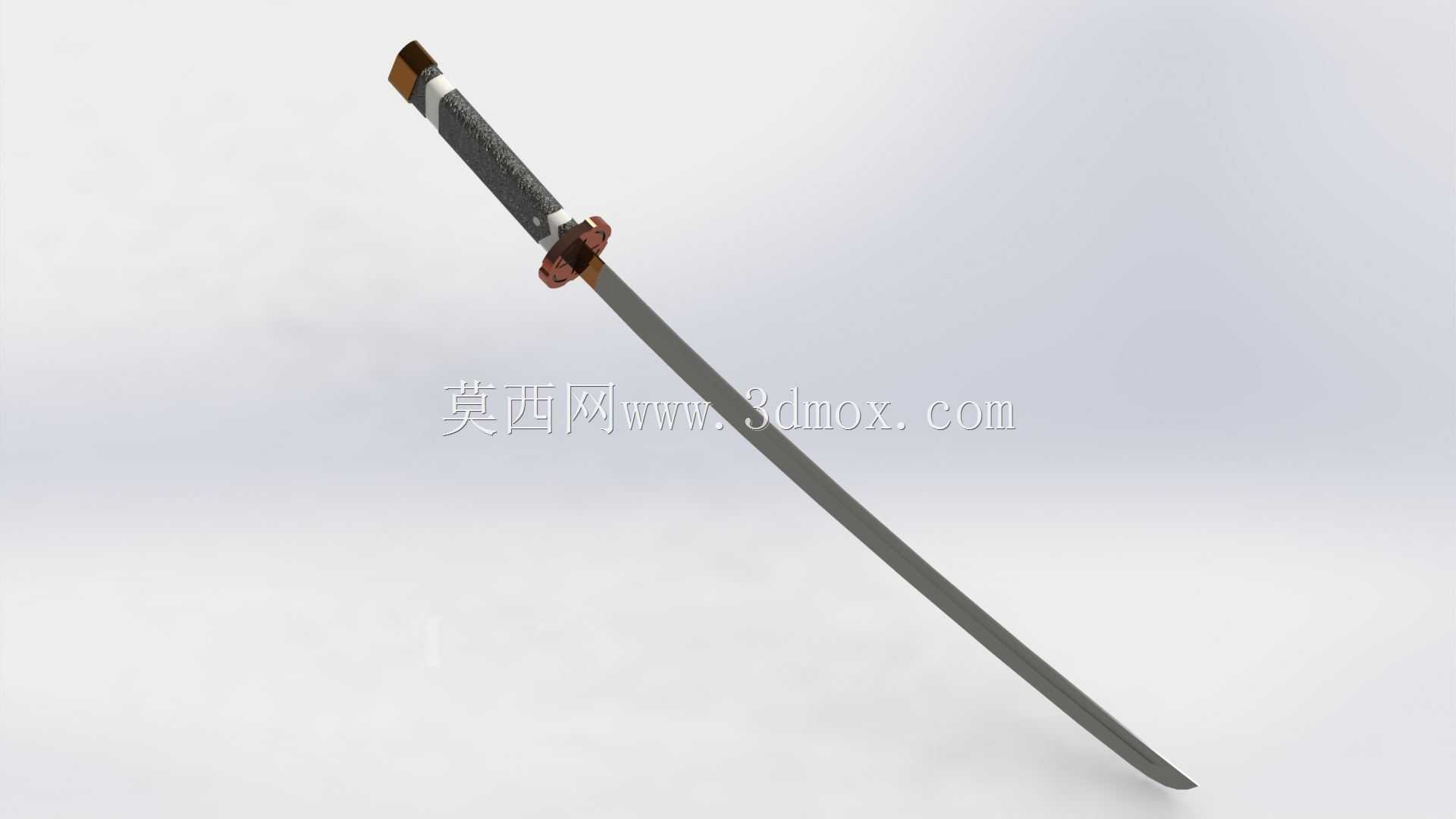

　　该模型围绕传统日式长刀的结构形态展开，采用曲面与实体混合的建模方式完成整体表达，重点还原刀身弧线、柄部缠绕、护手与鞘口等关键部位的几何关系，适合用于结构造型验证、装配关系推演以及复杂曲面建模思路参考。刀身部分以连续扫掠曲面控制刃线走向，从刀尖到柄根保持均匀的厚度过渡，既保留视觉上的细长比例，也在实体化阶段预留出合理的内部壁厚与刃口收敛区域。建模时没有把刀身简单处理成等厚薄片，而是通过多组截面曲线约束宽度、厚度与弧度变化，使中段具备足够结构刚性，靠近刀尖区域逐步收窄，避免局部几何突变造成后续加工或渲染时的破面问题。护手作为分隔刀身与握持段的核心零件，采用独立实体构建，其盘面与刀茎穿孔保持同轴约束，

　　边缘倒角和表面台阶均按实际装配逻辑分层处理，能够直观体现护手与柄、鞘之间的限位关系。柄部外形依据握持姿态设计，外层包覆区域通过曲面纹理模拟缠绕结构，既控制整体外径在适合单手握持的范围内，也让首尾的金属固定件与柄材形成明确的装配边界。鞘体沿刀身外轮廓偏移生成，内腔与刀身保留均匀间隙，避免虚拟装配中出现干涉；鞘口部位单独做出加厚收口，用于约束刀身插入位置，末端则通过实体封头形成封闭结构。从安装边界看，各零件沿刀茎轴线串联，护手、柄、固定件的配合孔位保持同一基准，装配后不会出现径向错位。这种处理方式对需要表现细长杆件、连续曲面和多零件装配的机械造型项目具有参考价值，尤其适用于文创产品结构设计、影视道具前期验证、

　　教学演示中复杂曲面与实体结合的建模训练。实际建模过程中，曲面阶段需重点检查刃线与刀脊的G1连续性，实体化前统一缝合曲面并处理微小缝隙；护手与柄的配合面应设置清晰的轴向定位面，减少后续装配时的反复调整。鞘体内腔不宜直接完全贴合刀身，保留均匀间隙更符合真实器物的滑动配合要求，也能避免模型在布尔运算或工程图剖切时产生异常边线。整体结构不涉及运动机构，核心难点集中在长曲面质量控制、细长件比例把握以及多零件轴向装配基准统一，能够帮助结构设计人员练习从外观曲线到可装配实体的完整转化流程。
