台式小型数控加工设备结构设计

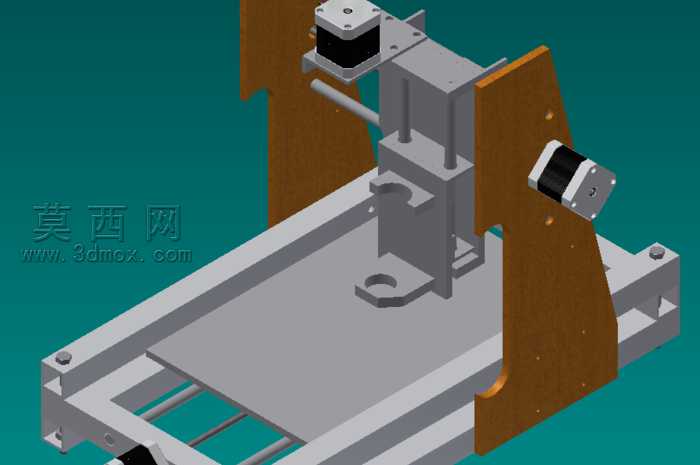

本作品为台式数控加工设备的三维结构设计，采用三维建模软件完成全参数化零件建模与整机装配，完整还原了小型台式数控设备的核心机械架构。建模过程中严格遵循机械设计公差规范，对每一个结构零件的尺寸、装配间隙进行了精准设定，确保虚拟装配下无干涉、无错位，能够直观呈现设备的实际装配逻辑。从渲染呈现效果来看，模型对不同材质的表现做了区分处理：机身支撑侧板采用电木材质的棕褐色哑光质感，滑动模组、安装基座采用金属灰的硬质合金质感，驱动步进电机做了黑白分色的细节还原，工作台面做了金属磨砂的表面处理，底座导轨部分还原了金属杆件的亮面质感，整体渲染层次分明，能够清晰区分不同功能部件的材质属性与功能定位。结构设计上，该台式数控设备采用立式双侧板支撑架构，两侧立式支撑板为整机提供稳定的刚性支撑，X轴方向布置水平滑动导轨搭配滑动安装座，Z轴方向布置垂直升降滑台用于搭载加工执行端，Y轴方向集成在底部工作台实现工件的进给移动，三个轴向均预留了步进电机的安装位，能够通过电机驱动丝杠实现精准的位移传动，整体结构紧凑小巧，适配桌面级放置的使用场景。设计思路围绕小型化、易装配、低成本的桌面数控需求展开，在保证结构刚性满足小型零件加工需求的前提下，尽可能简化零件结构，减少非必要的复杂加工件，多数支撑件、连接件采用标准化的机械零件，降低整机的加工与装配难度；同时对走线空间、部件维护预留位做了合理规划，在紧凑的机身内预留了电气元件的安装空间，兼顾了结构实用性与装配合理性。整机装配逻辑清晰，从底部底座框架、导轨安装，到两侧支撑板固定，再到各轴向滑台、驱动电机的逐层装配，完全符合实际机械装配的工艺顺序，能够为台式数控设备的实物制作提供完整的三维结构参考，也可作为小型数控设备结构教学的演示模型使用。
