立式数控加工中心操作控制柜三维设计

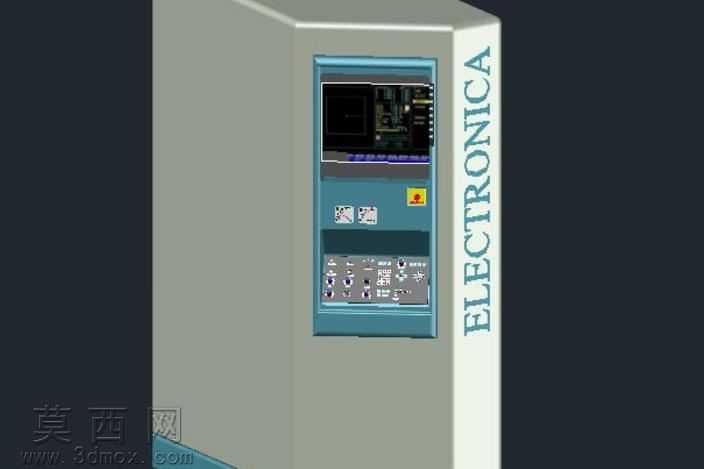

本模型为立式数控加工中心配套的操作控制柜三维设计成果，建模过程严格遵循工业电控柜的实际生产尺寸规范，采用自底向上的装配建模思路完成整体搭建。首先进行柜体主体结构的建模，以钣金折弯工艺为参考，通过拉伸、抽壳、钣金特征生成等操作完成柜体外壳的三维造型，柜体侧面预留散热通风槽的安装位，边缘做圆角过渡处理还原真实钣金加工的工艺特征，柜体正面的操作区域做内凹式台阶设计，用于嵌装显示单元与操作按键模组。显示单元部分单独建模，还原了数控系统显示屏的安装边框、屏幕区域以及内置电路板的简化示意结构，屏幕下方设置功能按键区，按照实际数控系统的按键排布做阵列式建模，每个按键做凸起的圆角造型，区分不同功能区域的按键尺寸差异，操作面板下部设置手轮接口、急停按钮、模式选择旋钮等常用操作部件，每个部件都还原了对应的安装结构与外观造型，急停按钮做红色醒目的外观区分，旋钮做防滑纹理的细节处理。材质与渲染阶段，柜体主体采用浅灰色哑光钣金材质，操作面板区域采用湖蓝色金属烤漆材质，屏幕区域采用深色玻璃材质模拟显示屏的熄屏状态，按键采用浅灰色塑料材质，急停按钮采用高饱和红色塑料材质，柜体侧面印刷的品牌标识采用贴图方式还原，渲染时添加工业场景的环境光，调整材质的反光度与粗糙度参数，让整体模型呈现出真实工业设备的质感。设计思路上完全围绕实际数控机床的操作使用需求展开，柜体的高度、操作面板的倾斜角度都符合人机工程学要求，方便操作人员站立操作时的视线与手部操作舒适度，内部预留了足够的电气元件安装空间，柜体的走线槽、接线端口位置都做了合理的预留设计，整体模型结构完整，细节还原度高，可用于数控设备的方案展示、操作培训课件制作以及虚拟仿真场景搭建使用。
