立式带锯切割设备三维结构设计

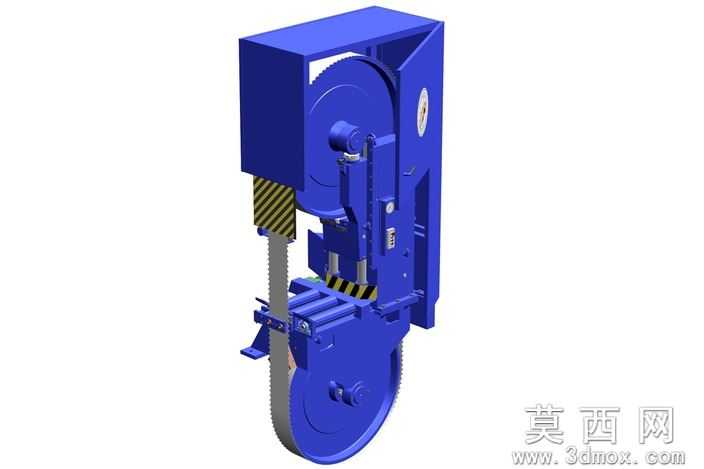

本作品为立式带锯设备的三维参数化建模成果，建模过程严格遵循机械设计规范，完整还原了立式带锯的整机结构与功能布局。建模阶段采用自顶向下的设计思路，先搭建整机的装配骨架，明确上下锯轮、锯带张紧机构、工件导向组件、机身机架、防护结构的空间位置与装配关系，再逐一完成各零部件的细节建模，确保所有零件的配合公差符合机械装配要求，不存在干涉错位问题。材质与渲染层面，针对机身主体的焊接钢结构赋予深蓝色哑光金属漆材质，还原工业设备的真实涂装质感；对环形锯带赋予高碳钢亮面金属材质，清晰呈现锯齿的切削结构细节；对张紧调节手柄、锁紧螺栓等操作件赋予镀铬亮面金属材质，区分不同功能部件的材质差异；对安全警示区域添加黄黑斜纹警示标识材质，符合工业设备的安全标识规范；对工件工作台赋予耐磨铸铁材质，还原工作台的磨砂耐磨表面特性。结构设计上，完整还原了上下锯轮的传动支撑结构，上锯轮配套的张紧调节机构可直观呈现锯带张紧度的调节逻辑，锯带导向组件的靠轮、压紧块结构完整还原，可清晰展示锯带运行过程中的限位导向原理，机身侧面的检修口、操作手柄、锁紧机构均做了精细化建模，设备前部的工件定位靠尺、进料工作台结构完整，可直观展示待切割工件的进料定位方式。渲染阶段采用工业产品展示常用的三点布光方案，主光源模拟车间顶光效果，突出设备的主体轮廓与结构层次，辅光源补亮设备侧面的暗部结构，避免细节被阴影遮挡，环境光添加柔和的反射效果，让金属材质的质感表现更加真实自然，最终渲染效果可清晰展示设备的整体外观与核心结构特征，可用于机械教学演示、设备方案展示、结构原理讲解等场景。
