双柱导向式圆柱螺旋压缩缓冲减震组件

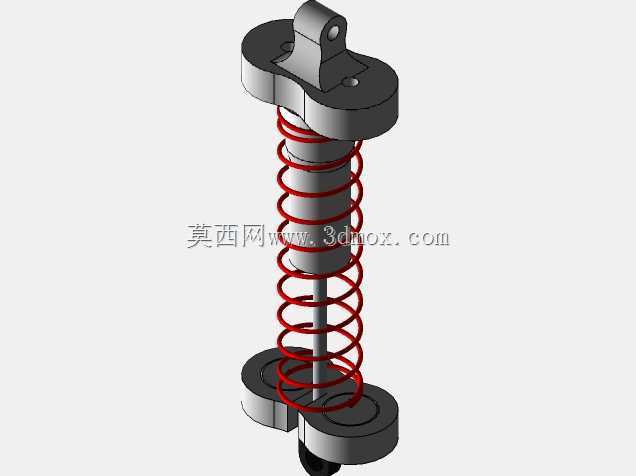

　　该弹性缓冲组件采用双端对称法兰座搭配中心导向柱的结构形式，外部套装圆柱螺旋压缩弹簧，主要用于各类需要吸收冲击动能、缓冲往复载荷的机械连接部位，在小型自动化设备、工装夹具、移动载具、玩具减震结构以及轻型输送线上都有适配空间。

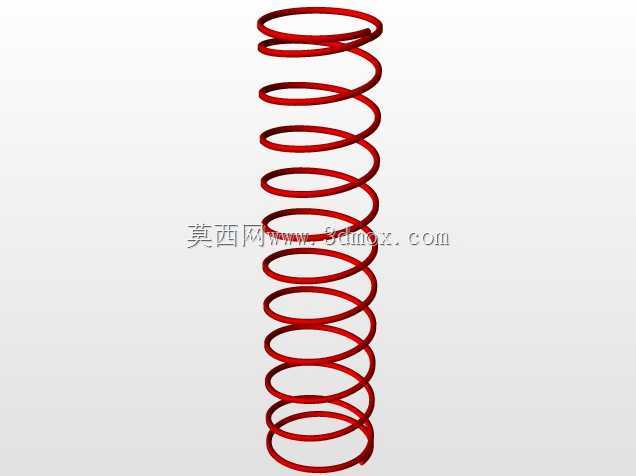

　　从实际功能逻辑来看，中心导向柱贯穿上下法兰座，既承担弹簧压缩过程中的径向限位作用，避免弹簧受偏载时发生侧向屈曲，也保证上下安装面在反复伸缩过程中始终保持同轴对位。上下法兰座采用轮廓一致的长圆形结构，两端预留安装孔位，可直接通过螺栓固定在两个相对运动的构件之间，安装边界清晰，不需要额外设计复杂的导向滑槽。弹簧选用等节距圆柱螺旋结构，刚度线性度好，在额定行程内输出弹力随压缩量平稳变化，能够将瞬时冲击转化为平缓的弹性形变，降低构件之间的刚性碰撞，减少振动向相邻结构传递。

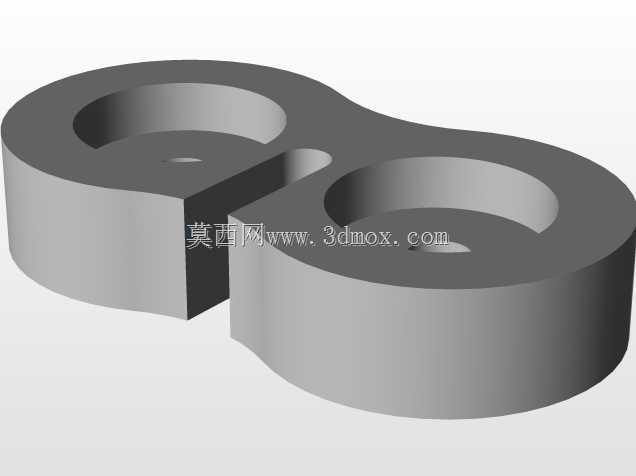

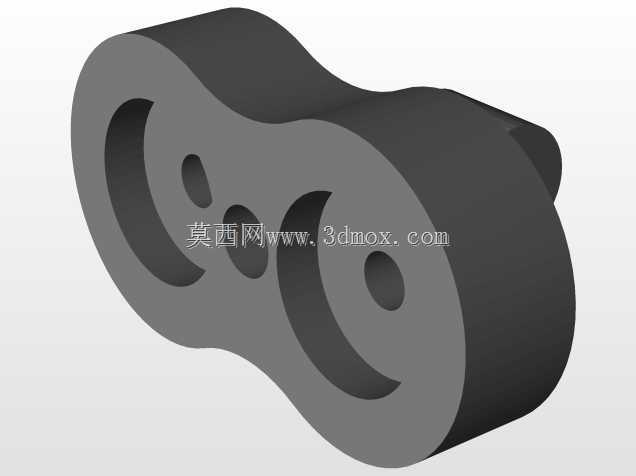

　　设计过程中优先考虑了工况适应性：法兰座与导向柱的配合段做了加厚处理，承受偏载力矩时不易出现根部断裂；弹簧两端与法兰座接触面贴合平整，压缩过程中无卡滞点。整体外形沿中心轴线对称布置，径向轮廓由弹簧外径与法兰座长圆轮廓共同决定，轴向总高度为弹簧自由长度加上两端法兰座厚度，选型时可依据安装空间预留出额定压缩行程，避免弹簧压并时出现硬顶。

　　这类结构相比单弹簧无导向的缓冲方案，抗偏载能力明显提升，相比封闭式液压缓冲器，结构更简单、维护成本更低，适合冲击频率中等、环境清洁、对成本敏感的缓冲场景。建模时完整还原了法兰安装孔、导向柱铰接端头、弹簧螺旋升角以及各零件的装配关系，可直接用于机构运动干涉校验、安装位置模拟以及弹性元件选型参考，在布局设备缓冲点位时，能够直观评估压缩行程与周边构件的安全间隙。
