3D打印用紧凑型正齿行星轮系结构

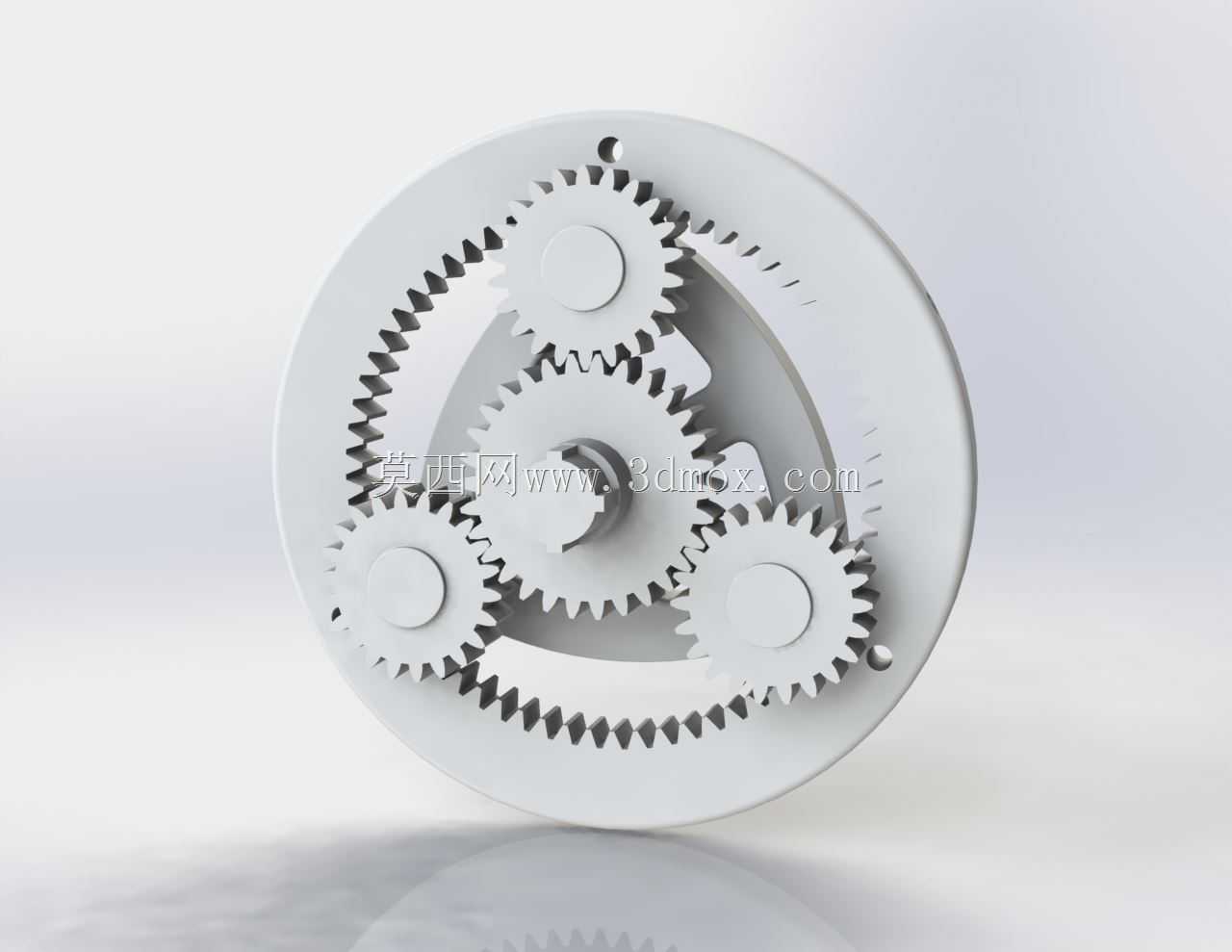

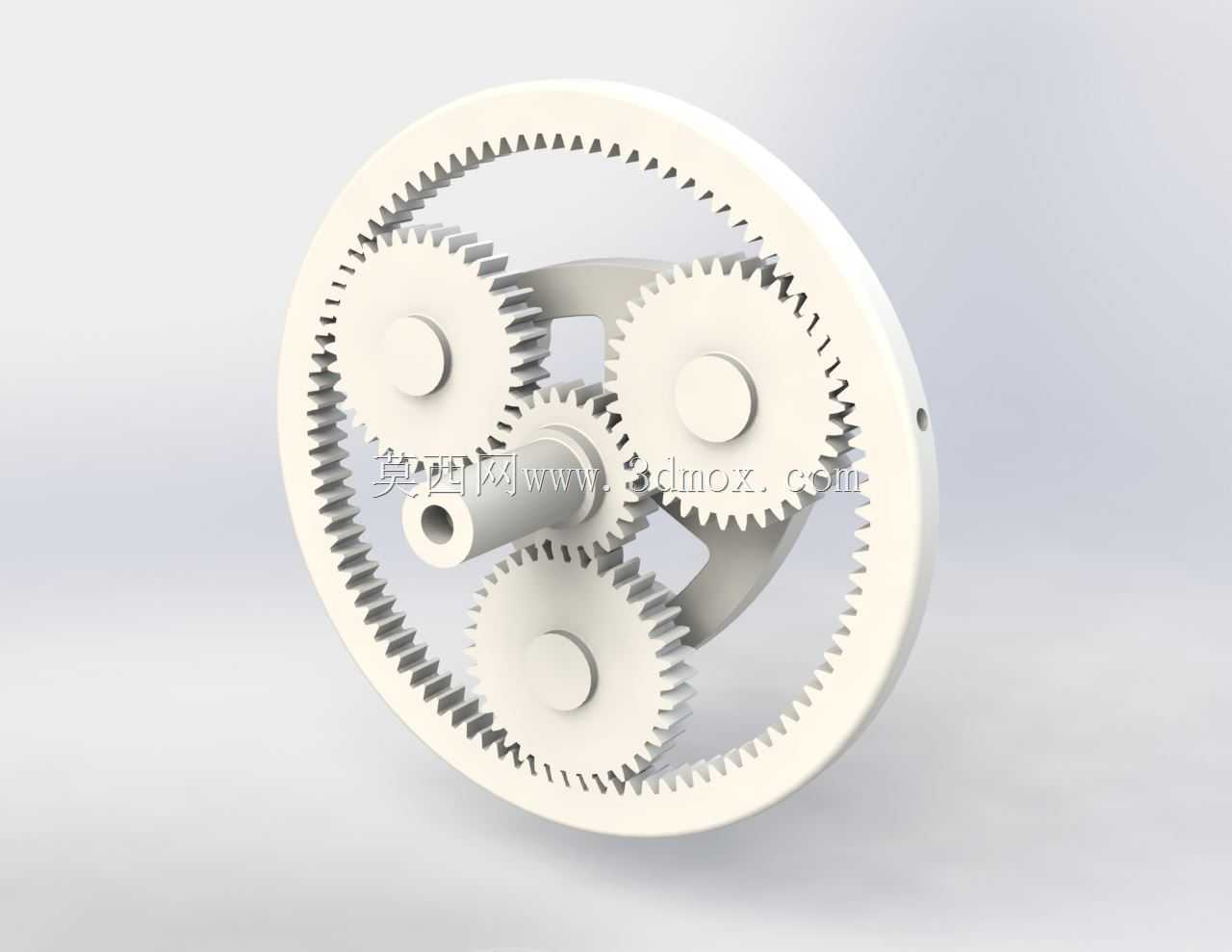

　　这套行星轮系结构面向桌面级FDM 3D打印成型场景开发，核心目标是把周转轮系的传动关系压缩进可一体打印或少量装配的紧凑壳体内，用于教学演示、小型机械传动验证以及低速轻载机构的动力传递。整体采用内齿圈、太阳轮、行星轮和行星架的经典组合，通过三组不同的正齿轮布置展示常用行星传动构型，便于在实物转动过程中观察各构件的转速关系、转向关系和载荷分流路径。

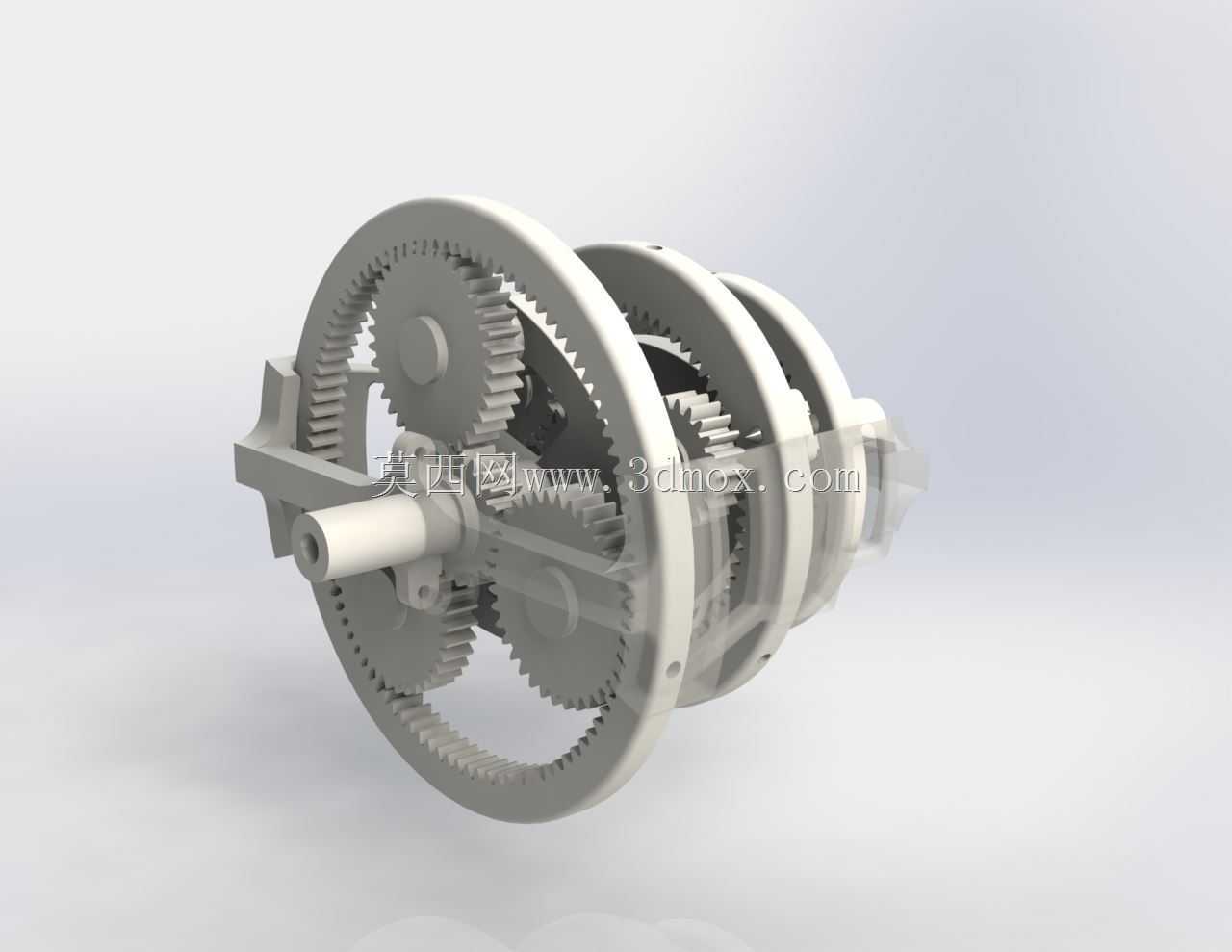

　　从实际用途看，该结构并不追求工业减速器的重载寿命，而是强调可制造性与可观察性。壳体采用分段式圆筒轮廓，外侧预留装配止口和连接凸缘，内部齿圈与壳体形成主要包容边界；输入端为伸出的圆柱轴段，可直接连接手摇柄、小型舵盘或低扭矩电机轴，输出端通过行星架将运动引出，适合用于教具、桌面演示装置、玩具传动模块或机器人关节的原理验证。

　　功能设计上，正齿轮的选用降低了3D打印门槛。齿形沿轴向直线延展，打印时层纹方向与齿面受力方向更易控制，支撑量少，齿面清理方便；多行星轮同时啮合可把输入扭矩分摊到多个啮合点，在塑料件强度有限的条件下提升承载平稳性。设计中需要重点控制太阳轮与行星轮的中心距、行星轮与内齿圈的啮合侧隙，以及行星架上各轴孔的位置度；若侧隙过小，打印膨胀和层纹会造成卡滞，若侧隙过大，则会出现明显回程间隙并影响演示准确性。

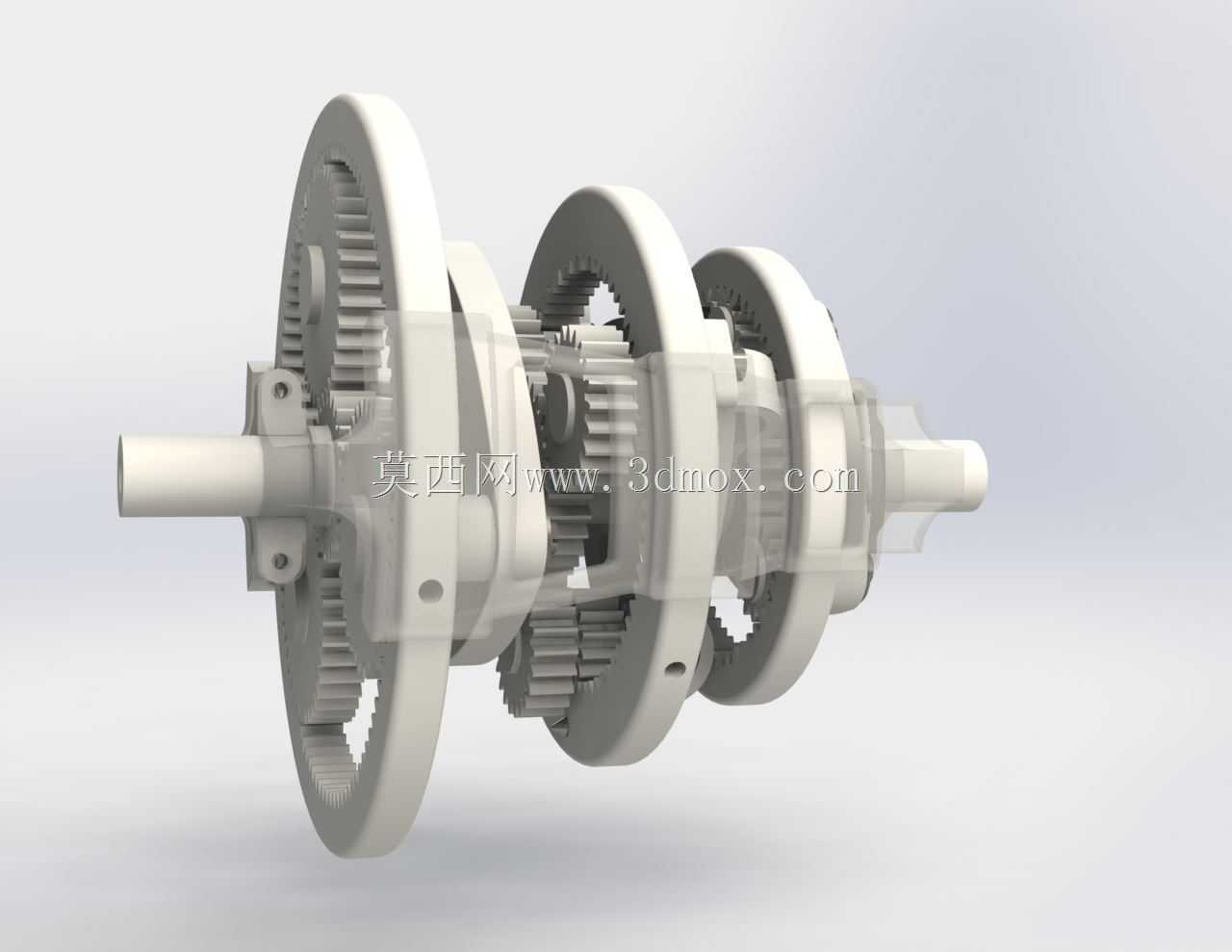

　　外形与安装边界方面，主体外廓以圆形内齿圈为最大回转边界，轴向由多层壳圈叠合形成限位空间，输入端轴伸长度和直径决定了与外部驱动件的配合范围，壳体外缘的凸耳、止口和平面区域可用于螺钉固定或卡接到机架上。进行整机布置时，除留出齿轮本身的回转直径外，还应在输入端预留联轴器或手轮安装空间，在输出端预留负载连接件的轴向位置。

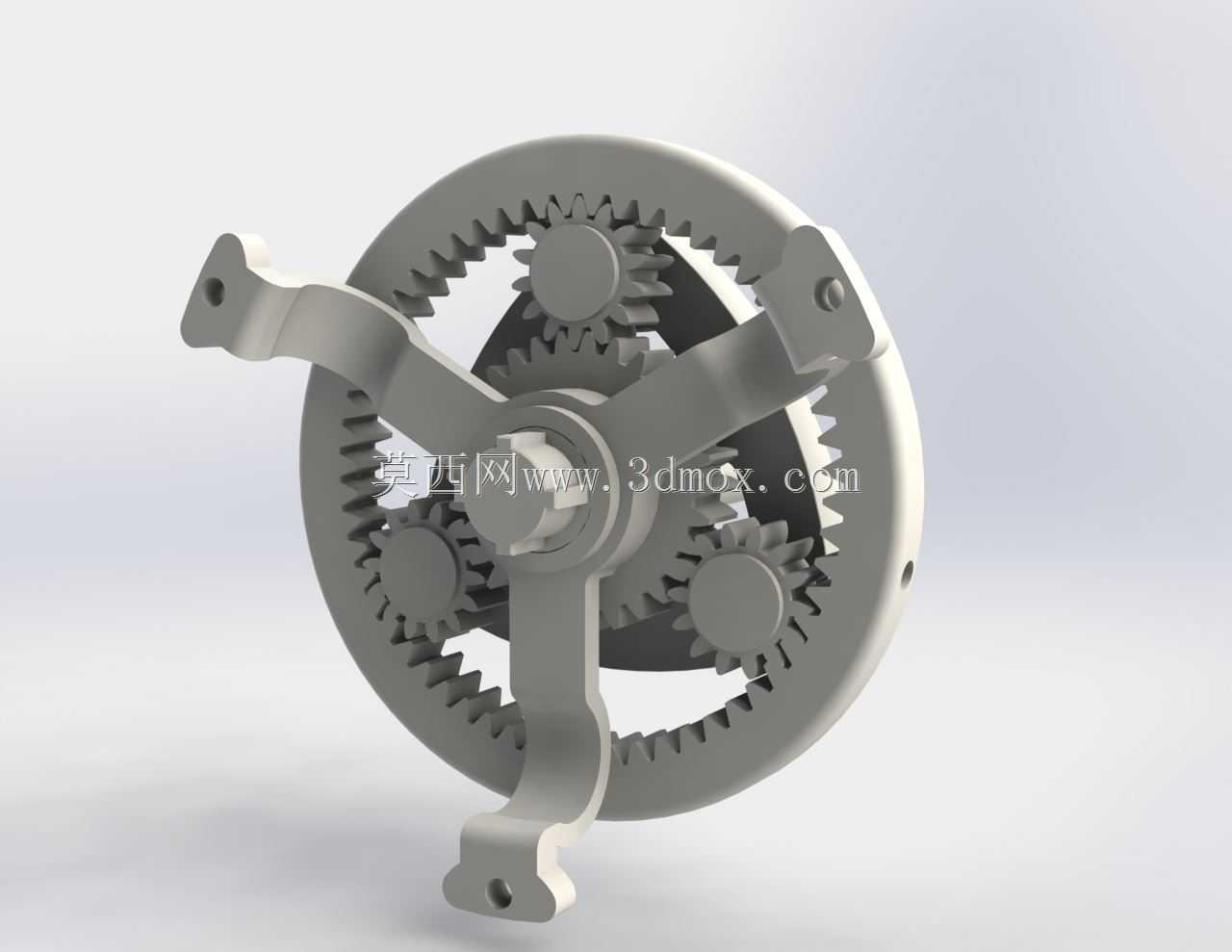

　　建模思路围绕打印装配一体化展开：齿轮参数先按模数、齿数和变位关系确定节圆，再校核行星轮均布条件；行星架采用板架式结构，在保证轴孔支撑刚度的同时去除多余材料；壳体分段既便于观察内部啮合，也能减少悬垂并改善打印稳定性。对于结构工程师而言，这类模型的价值不在于直接替代量产减速器，而在于快速验证轮系布局、装配顺序、壳体包络和传动干涉，并通过低成本实物迭代获得真实的啮合手感与运行反馈。
