1英寸规格50厘米边长立方框架传感安装结构

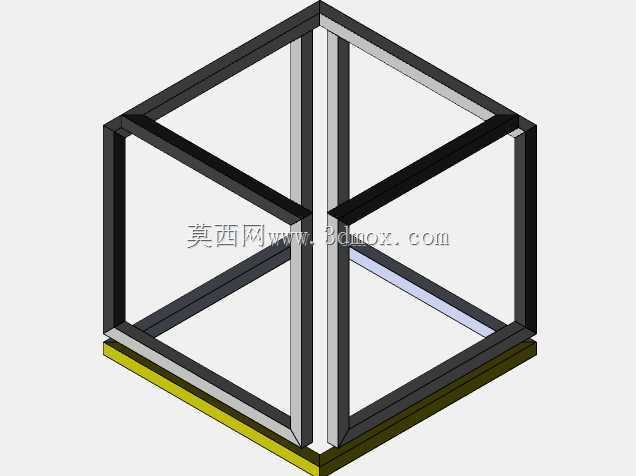

　　该立方框架结构主要面向多维度传感检测场景的安装承载需求，在工业现场的空间姿态校验、多向位移监测、环境参数多点位同步采集场景中，可作为标准化的承载基座使用。区别于常规的平板式安装座，立方对称的框架结构能同时为六个正交方向的传感元件提供统一的安装基准面，避免多传感器单独安装时产生的基准偏差，降低多维度数据融合时的坐标校准工作量。设计阶段优先考虑了安装边界的通用性，整体外轮廓为50×50×50厘米的正立方体，采用1英寸规格的PTR SQ型材作为框架主梁，型材拼接处采用45度对角裁切配合内置角件连接，无需额外焊接工序，现场组装时仅需标准内六角工具即可完成整体拼装，适配实验室临时搭建测试台、工业产线临时加装检测点位的快速部署需求。

　　框架底部预留了通长的安装边，可通过T型螺栓直接固定在铝型材工作台、铸铁平台或者地面预埋钢板上，底部支撑边的宽度经过受力校核，在单侧挂载不超过15kg的传感设备时，整体框架的形变量可控制在0.2mm以内，满足高精度位移、视觉类传感器的安装刚度要求。框架的中空结构没有设置封闭蒙皮，一方面是为了降低整体自重，方便单人完成搬运与位置调整，另一方面也能减少框架本身对气流、光线、声波类检测信号的遮挡，适配气体检测、光学定位、声学传感等非接触式检测场景的使用需求。主梁型材的槽道沿框架棱边全程贯通，传感器的安装位置可沿棱边任意调整，无需在型材上额外钻孔，调整点位时仅需松开T型螺栓即可滑动到目标位置后锁紧，适配不同检测距离、不同检测角度的调试需求。

　　框架的竖向与横向主梁均采用对称排布，整体重心与几何中心完全重合，在做振动检测、加速度检测类动态测试时，不会因为结构偏心引入额外的测试误差，保证采集到的传感数据能真实反映被测对象的状态。在实际产线应用中，该框架也可作为小型检测工位的主体骨架，在各个立面加装防护板或者遮光板后，就能形成封闭的检测暗室，为视觉检测、激光检测类传感器提供稳定的无环境光干扰的工作空间，框架棱边的槽道也可用来走线，将传感器的线缆隐藏在型材槽道内，避免现场布线杂乱影响设备运维。
