工业配电用翘板式低压中断器结构

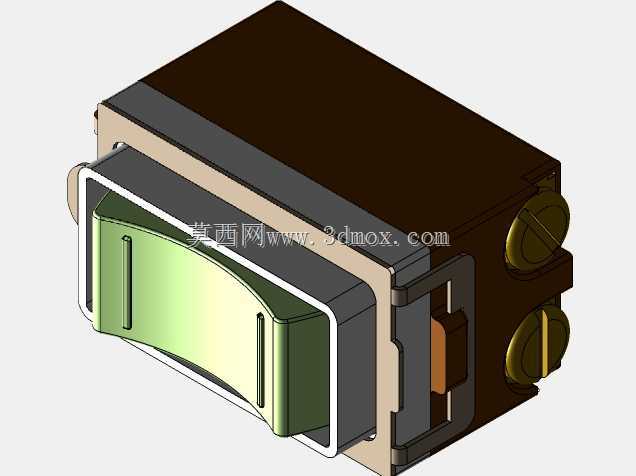

　　这款翘板式中断器主要面向工业低压配电场景，适配127V与389V两级配电回路，常见于生产线工位终端配电、小型设备控制柜内部、老旧工业厂房的局部回路改造项目，承担回路过载、短路状态下的快速分断功能，同时支持人工手动操作实现回路通断切换，替代传统闸刀开关的同时提升操作安全性与分断可靠性。从结构设计来看，整体采用嵌入式安装布局，外壳主体采用耐弧热固性材料压制成型，可耐受分断过程中产生的电弧高温，避免外壳烧蚀引发的相间短路风险；前端操作翘板做了弧形曲面处理，表面增设两道纵向防滑筋，操作人员佩戴劳保手套操作时也能获得足够摩擦力，不会出现打滑脱手的情况，翘板与壳体之间设置了多层隔弧挡板，防止分断时电弧从操作缝隙喷出伤及操作人员。

　　后部接线端采用压线螺钉结构，适配10A额定电流下的导线压接需求，两个接线端子之间设置了绝缘隔离筋，避免接线过程中导线毛刺外露引发的极间短路，端子旁预留了清晰的接线标识位，安装时可快速区分进线与出线端，减少接线错误概率。安装边界方面，整体采用标准卡装式嵌入式尺寸，适配常规工业控制柜的面板开孔规格，安装时无需额外固定螺钉，依靠壳体两侧的弹性卡爪即可卡紧在面板开孔处，拆卸时按压卡爪即可快速取出，大幅提升柜内元件的装配与后期维护效率。设计过程中重点考量了工业现场的复杂使用环境，壳体接缝处做了错位挡边结构，可阻挡车间内的粉尘、金属切削碎屑从缝隙进入元件内部，避免内部触点因积尘出现接触不良的问题；操作翘板的复位弹簧采用不锈钢材质，长期在高湿度、

　　有轻微腐蚀性气体的车间环境中使用也不会出现锈蚀卡滞，保证操作手感与分断动作的一致性。触点部分采用银基合金材质，分断过程中耐电弧烧蚀能力更强，相比纯铜触点可大幅提升元件的使用寿命，减少日常维护更换的频次。从三维建模的角度来看，该模型完整还原了元件的所有装配细节，包括内部卡接结构、接线端子的压线间隙、翘板的转动行程限位，可直接用于控制柜的面板开孔干涉校验、柜内布线的空间排布模拟，也可作为低压配电类教学演示的三维素材，帮助设计人员直观理解这类终端保护电器的结构组成与装配逻辑。
