工业级卧式双级减速齿轮箱结构设计

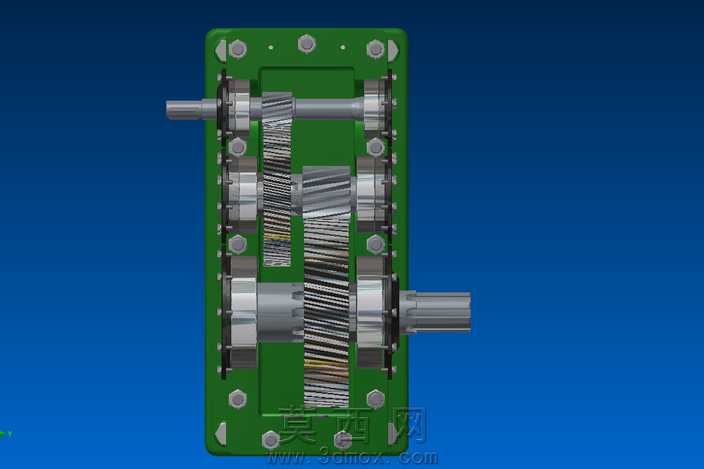

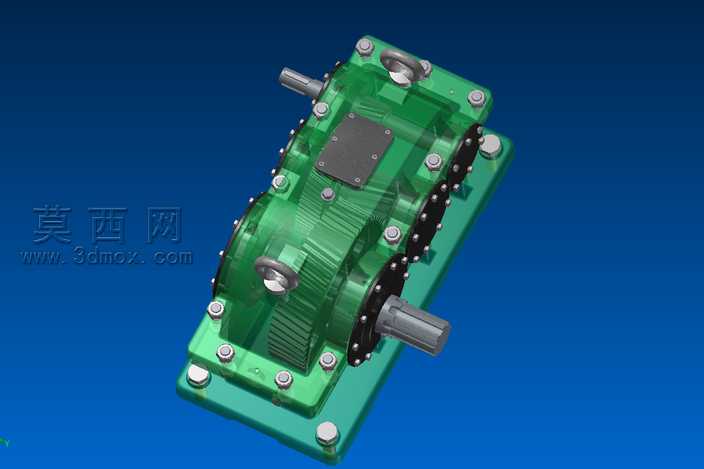

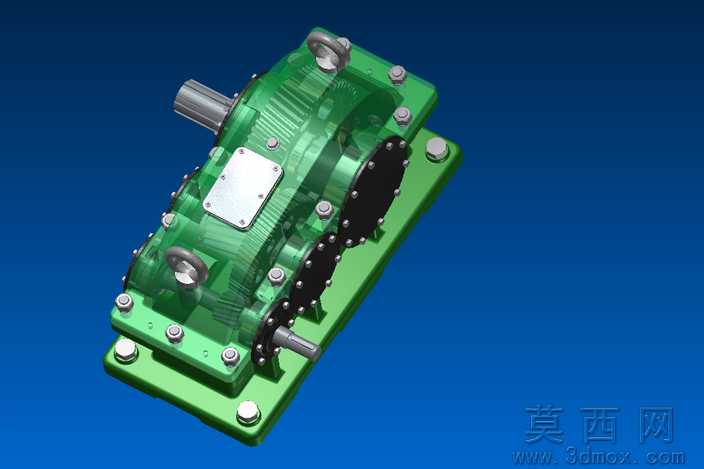

本齿轮箱采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械传动设计规范，对每一处装配结构进行尺寸校验，确保各部件间的装配公差符合实际生产加工要求。建模初期先梳理齿轮箱的传动逻辑，确定双级减速的传动比分配方案，依次完成输入轴、中间轴、输出轴的轴段结构设计，根据传动扭矩匹配对应模数的渐开线圆柱齿轮，对齿轮的齿宽、齿顶高系数、变位系数进行合理设定，保证齿轮啮合的重合度满足平稳传动要求。箱体部分采用剖分式结构设计，上箱盖与下箱体通过定位销与紧固螺栓实现精准定位连接，箱体上预留有轴承安装孔位、观察窗开孔、吊环安装位、油位检测孔以及放油孔结构，建模时对箱体的壁厚、加强筋结构进行优化，在保证箱体结构刚性的前提下尽可能降低整体重量。材质设定上，箱体与箱盖采用铸造铸铁材质，渲染时还原铸铁件的哑光磨砂质感，表面做均匀的铸造肌理处理；传动齿轮采用调质合金钢材质，齿面做高频淬火处理，渲染时呈现金属光泽的同时体现齿面的精加工质感；紧固螺栓、定位销、吊环等标准件采用镀锌钢材材质，还原标准件的金属亮面质感；输入输出轴采用45号钢调质处理，轴段上的键槽、轴肩结构严格按照轴系零件设计规范制作，轴承选用标准深沟球轴承，建模时还原轴承的内外圈、滚动体、保持架的完整结构。渲染阶段采用深蓝色渐变背景突出齿轮箱主体，通过三点布光方案打亮模型的结构轮廓，对箱体的半透明可视化处理可以清晰展示内部齿轮的啮合排布与轴系的装配关系，底座安装孔位、地脚螺栓结构完整呈现，方便使用者直观了解齿轮箱的安装固定方式。整体设计兼顾传动效率与结构稳定性，可用于工业传动系统的方案展示、结构教学以及装配模拟使用。
