1/2英寸CPVC内丝直通接头结构

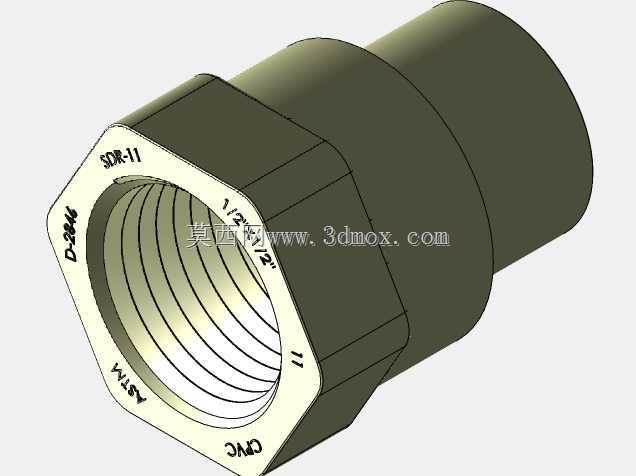

　　该零件为半英寸内螺纹CPVC直通接头，主要用于冷热水管路、化工流体输送或实验台支管中，实现带外螺纹端口与CPVC管材之间的过渡连接。接头一端采用内螺纹接口，端面外侧设计为六角结构，便于在狭窄空间内使用标准扳手施加拧紧力矩；另一端为承插式圆柱端，可与同规格CPVC管道通过粘接方式形成固定连接。两种接口尺寸均为1/2英寸，适合在公称通径一致的支路中直接使用，避免因变径造成额外流阻。

　　从结构上看，内螺纹端壁厚明显加大，六角与筒体之间通过台阶过渡，既承担螺纹旋合时的局部应力，也为扳手夹持提供刚性支撑。螺纹入口处保留倒角，可在装配时引导外螺纹件进入，减少首牙错扣风险；内孔与螺纹段保持同轴，确保旋合后管路中心线一致。承插端外径按管材配合关系设定，内壁预留粘接间隙，外圆与端面垂直度直接影响粘接后管道的直线度。

　　建模时需要重点控制六角对边尺寸、螺纹有效长度、承插深度和总长度，这些参数决定了安装边界。若接头布置在墙板、设备侧板或阀组附近，六角外径和扳手回转空间必须提前校核；若靠近弯头或阀门，应留出足够操作距离，避免管件相互干涉。内孔通径不宜在接头处突然收缩，否则会在小口径管路中形成局部节流，影响流量并增加噪声。

　　材料选用CPVC时，结构设计需兼顾耐热性与耐化学性，壁厚不宜单纯按金属接头经验取值。螺纹段承担密封和连接载荷，根部圆角可降低应力集中；承插段则需保证粘接面积，端部倒角有利于涂胶后插入。实际选型中，这类接头常见于水处理设备、暖通支管、化验室管路以及小型工业流体系统，尤其适合需要快速装配、防腐和一定耐温能力的场合。

　　三维建模过程中，可先建立回转体主体，再切制六角外形，最后生成内螺纹和标识字符。装配验证时应将配对外螺纹件、CPVC管材、扳手空间一同放入总装，检查旋合行程、粘接插入深度以及相邻元件距离。对于需要出工程图的场景，还应标注端面到六角台阶的距离、承插孔深、螺纹规格和六角对边尺寸，使加工或采购核对都有明确依据。
