嵌入式汽车内拉手优化版三维结构设计

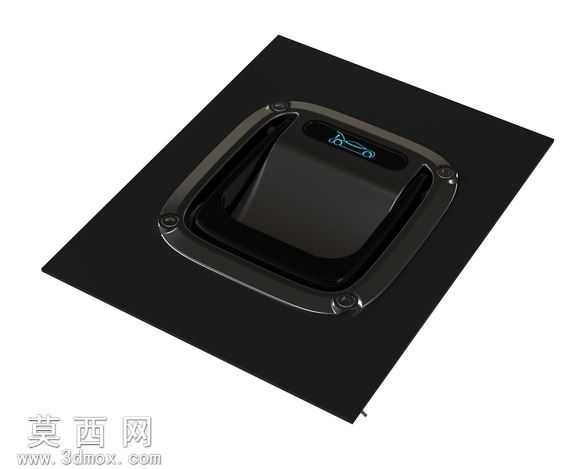

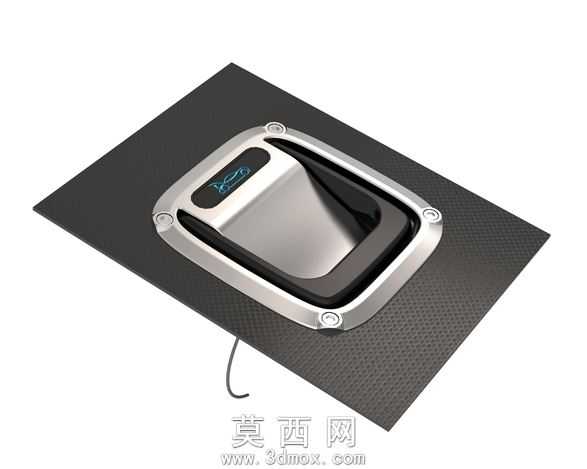

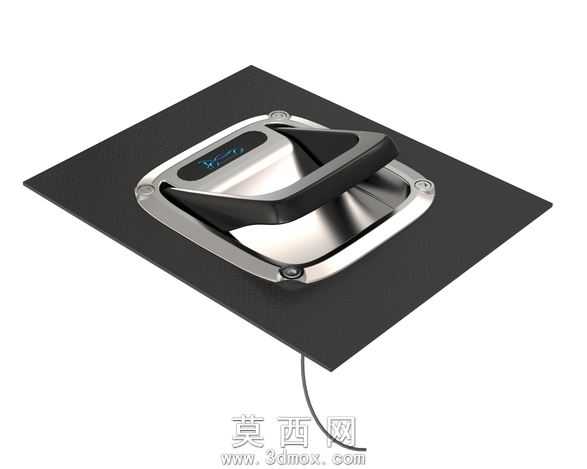

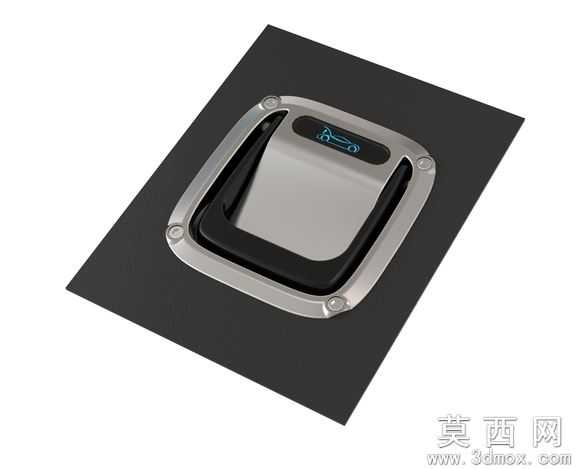

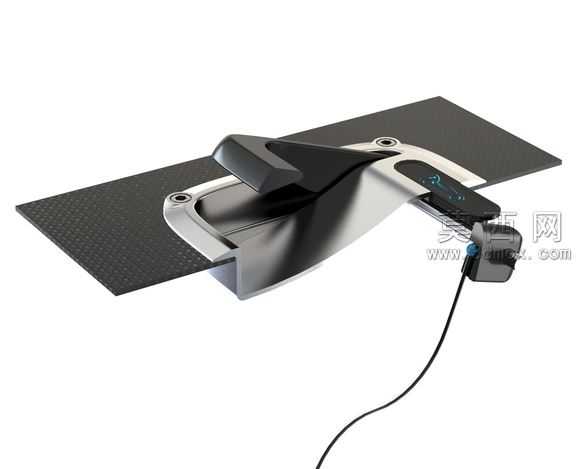

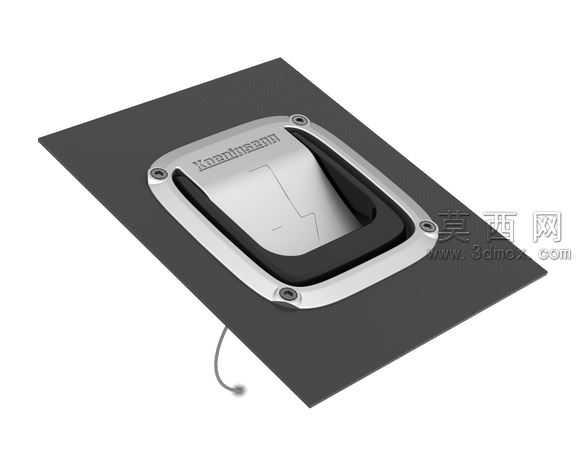

本作品为嵌入式汽车内拉手的优化迭代版本三维建模成果，建模阶段以精准的结构还原为核心目标，首先基于初代设计的基础轮廓进行参数调整，将拉手整体突出安装基面的高度严格控制在3毫米，大幅降低内饰面的突兀感，适配超跑车型极简流畅的内饰设计语言。建模过程中采用自底向上的装配思路，将整体结构拆分为外装饰压圈、握持主体、内嵌标识块、安装底座四个独立零部件逐一构建：外装饰压圈边缘做了R0.8的圆角过渡处理，四个角预留沉头安装孔位，孔位深度与螺丝帽厚度完全匹配，保证安装后表面无凸起；握持主体采用符合人体工学的内凹曲面设计，曲面弧度经过多次曲率调整，指腹贴合区域做了微磨砂纹理的结构预留，避免使用时打滑；内嵌标识块做了下沉0.2毫米的凹槽设计，为后续标识印刷或蚀刻预留工艺空间；安装底座边缘设计了一圈定位卡榫，可与门板内饰板的预装卡槽精准契合，减少安装时的对位误差。材质与渲染阶段，针对不同零部件匹配对应的物理材质属性：外装饰压圈采用哑光镀铬金属材质，调整金属粗糙度至0.15，还原细腻的磨砂金属光泽，避免强光下产生刺眼反光；握持主体采用半哑光银灰色金属材质，边缘做高亮倒角处理，强化结构的层次感；安装基面模拟汽车内饰常用的碳纤维纹理板材，调整纹理缩放比例至真实尺寸，增强场景真实感；内嵌标识块采用亮黑色亚克力材质，表面添加轻微清漆层效果，与周边金属材质形成明确的质感区分。渲染时采用45度斜向柔光作为主光源，搭配底部弱补光消除结构暗部死黑，清晰展现拉手的曲面过渡与装配缝隙，整体渲染效果贴近实车装配后的视觉状态。结构设计上充分考虑实际使用的可靠性，拉手与底座的转动连接部位预留了标准转轴安装位，转动行程做了限位结构设计，避免开启时过度翻转损坏周边内饰，整体装配间隙控制在0.1毫米，既保证转动顺畅无卡顿，又避免间隙过大产生松动异响，兼顾了外观精致度与实际使用的功能性。
