S310系列工业电机逆变器结构造型

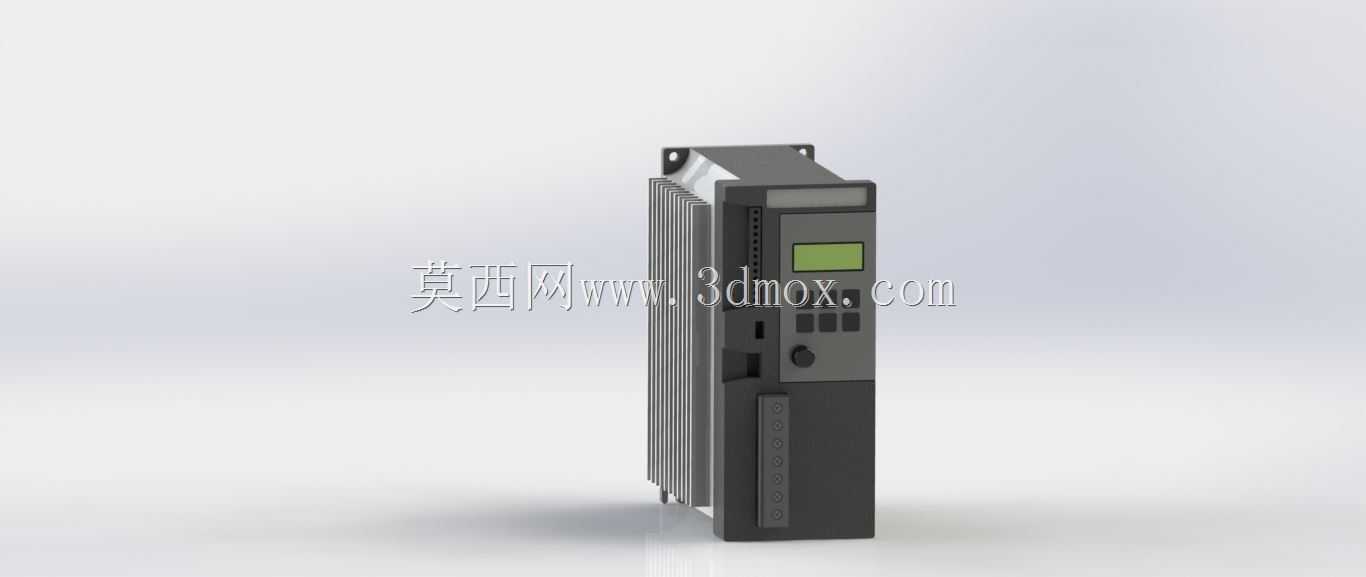

　　这款S310-201-H1D电机逆变器的三维造型，还原了小型变频驱动单元在设备侧安装时的真实形态。整机采用竖向长方体布局，正面集中布置操作显示区，侧面保留散热鳍片结构，背部与端部预留安装固定位，适合嵌入控制柜、设备机架或分布式传动站点。从现场使用看，这类装置主要承担电机转速与转矩调节任务，常见于输送线、包装机械、小型加工设备、风机泵类负载以及需要平稳启停的自动化工位。其价值不只是把工频电源转换为可调输出，更在于通过加减速曲线、过载保护和状态反馈，降低机械冲击，提升传动过程可控性。建模时正面区域需要重点表达显示窗、按键与面板层次。显示窗位于上部，便于操作人员在柜前读取运行状态；下方按键区尺寸紧凑，按键与面板之间的落差、

　　标识区边界都应保留，否则渲染后会失去工业人机界面的识别度。机身左侧大面积散热筋采用平行竖向布置，既对应功率器件自然散热或强迫风冷路径，也形成明显的外观特征。建模时不能只把散热筋做成简单阵列，还要注意端部封边、筋条间距以及与主壳体的过渡圆角，这些细节决定模型在近景视角下是否像真实钣金或压铸壳体。安装边界方面，这类逆变器通常需要在柜体背板上留出竖直安装面，上下方保留接线与散热空间，左右侧也应避开线槽、接触器和其他发热元件。模型中顶部、底部的接线区域应与壳体轮廓区分开，前端面板不能突出过多，避免影响柜门关闭。若用于整机布局校核，可把该模型作为电气柜内部干涉检查对象，重点核对其与线槽、导轨、开关电源和接线端子的相对位置；若用于产品展示，

　　则可通过剖视或透明化方式表达内部PCB、功率模块与散热器的堆叠关系。外形上，整机棱角以小倒角为主，没有消费电子类产品的大曲面，这种处理符合电气设备对壳体强度、模具成本和装配工艺的要求。前面板与主壳体之间的分模线、固定螺钉位、侧面凹槽以及背部挂耳，都是结构建模时容易被忽略但非常影响真实感的位置。对于设备选型人员而言，该模型可直接用于预估柜内占用空间、核对操作面高度和维护距离；对于三维建模从业者，则可练习钣金折边、散热筋阵列、面板丝印区域和小型嵌件的协同建模方法。整体造型克制、功能分区明确，体现了工业驱动器件以安装、散热和操作便利性为核心的设计逻辑。
