小型Nema16步进电机结构设计

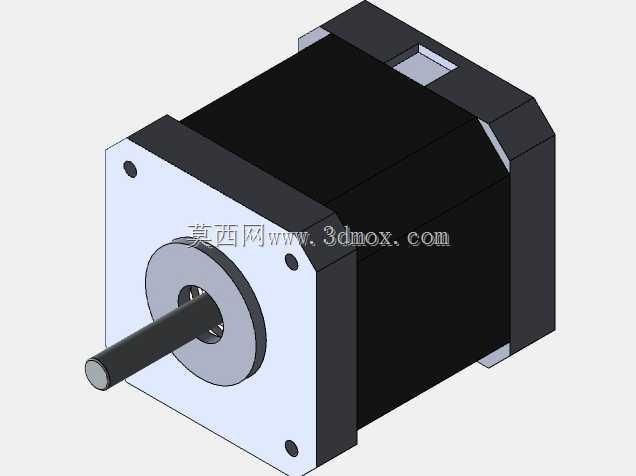

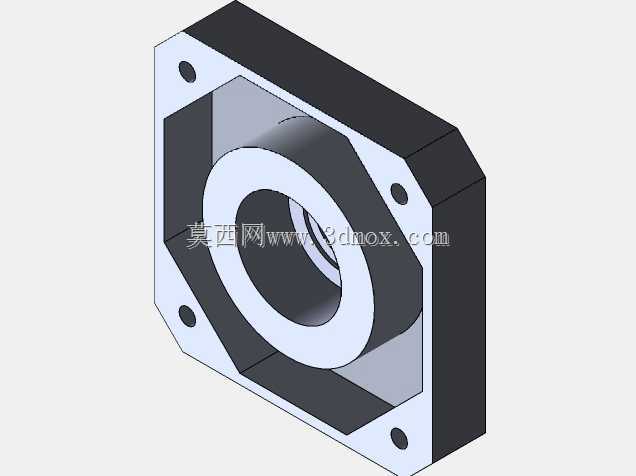

　　这款Nema16规格的步进电机，是小型自动化设备里常用的执行元件，在桌面级3D打印机进给轴、小型视觉检测设备的位移模组、实验室微量注射泵的驱动端、桌面点胶机的行程控制单元里都能见到它的身影，这类小尺寸步进电机的优势在于占用安装空间小，低速运行时扭矩输出平稳，不会像同尺寸普通直流电机那样出现低速抖动的问题，很适合对安装空间有严格限制、需要精准控制转角位移的轻载传动场景。从结构设计来看，这款电机采用方形安装法兰的标准结构，法兰端的安装孔位完全遵循Nema16的通用安装规范，安装孔的中心距、轴伸直径、轴伸长度都匹配行业通用的配套支架、联轴器规格，选型时不需要额外做安装位的适配修改，能直接替换同规格的同类型产品，大幅缩短设备改型的设计周期。

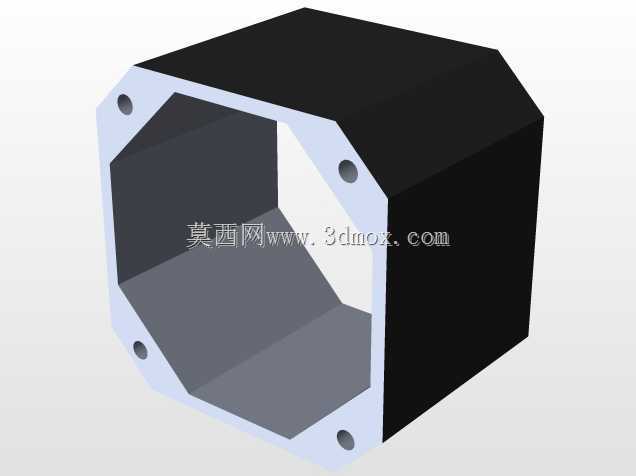

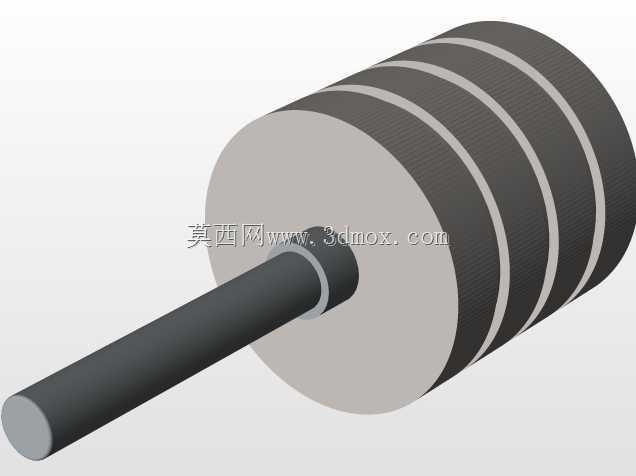

　　电机本体的定子部分采用叠压硅钢片结构，绕组排布紧凑，在有限的机身体积内尽可能提升扭矩输出密度，机身外壳做了平整的切削处理，既可以通过法兰端面安装，也能配合环形抱箍做侧装固定，适配不同设备的安装布局需求。输出轴采用单出轴D型切边设计，和配套联轴器连接时能有效防止传动过程中出现轴孔打滑的问题，轴伸端的轴承选用深沟球轴承，能承受一定的径向负载，满足同步带传动、直连丝杠传动等不同连接方式的受力要求。在做设备结构布局时，需要注意预留电机尾部的编码器或者接线端的走线空间，电机本体的散热面尽量和设备的金属安装板贴合，能辅助带走长时间运行产生的热量，避免持续高温导致绕组性能下降。这类小型步进电机的步距角通常为1.8度，

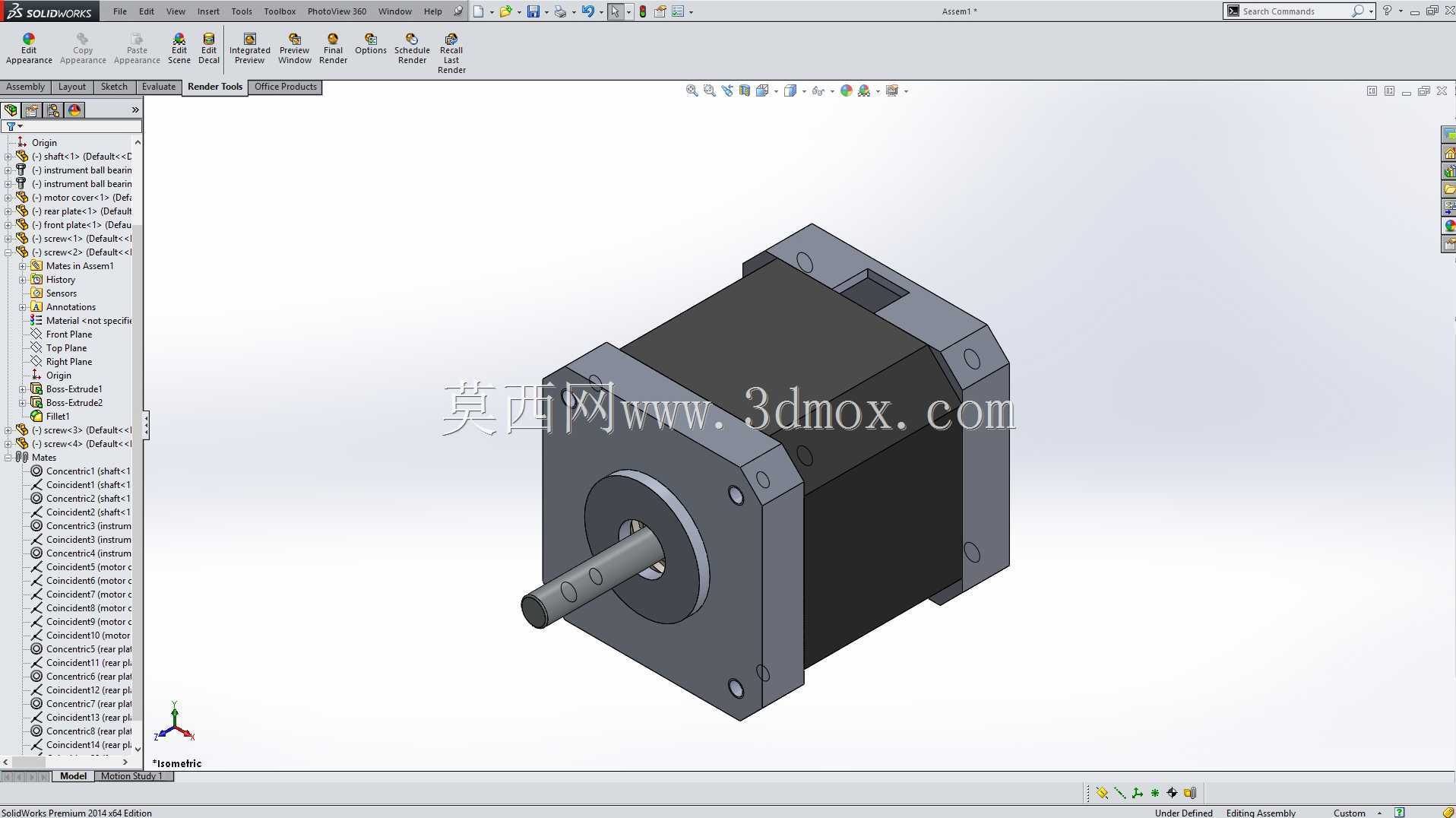

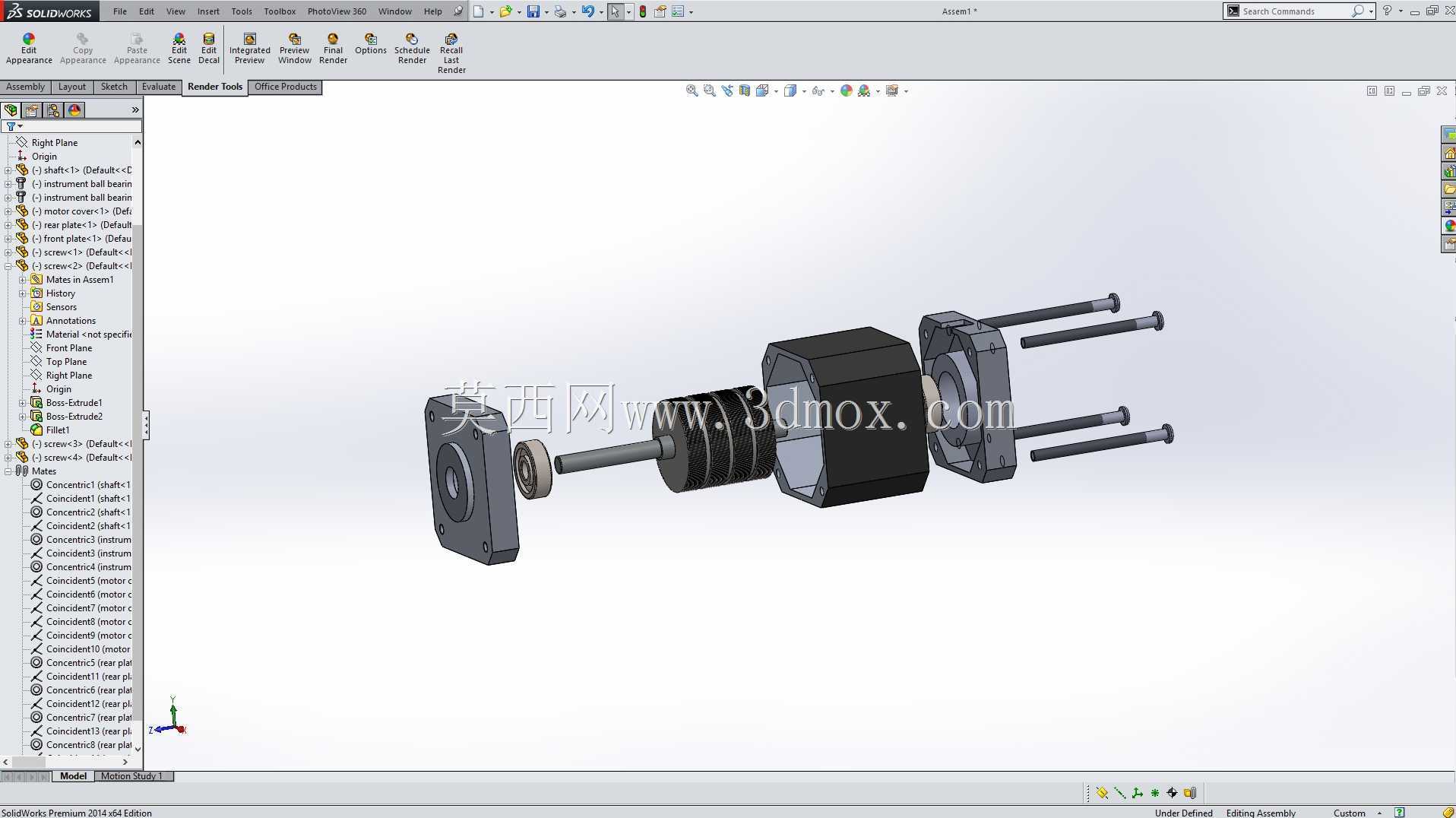

　　配合细分驱动器可以实现更小的单步位移，在轻载工况下的定位精度能满足多数小型自动化设备的使用要求，设计选型时要注意核算负载的转动惯量，尽量让负载惯量和电机转子惯量匹配在合理区间，避免出现高速运行时失步的问题。从三维建模的细节来看，模型还原了电机的所有安装边界尺寸，包括法兰的倒角、安装孔的沉头深度、机身的接线座凸起尺寸、轴伸的切边位置，在做整机装配干涉检查时，可以直接调用这个模型完成布局验证，不需要反复测绘实物尺寸，能有效提升结构设计的效率。
