教学演示用带输出齿轮微型直流马达

　　这款微型马达模型还原了小型直流驱动元件的典型结构，输出端集成齿轮轴，适合在教学演示、小型机构运动验证和原理展示中作为动力源参考。实物在消费电子、智能玩具、教学实验装置和轻载自动化执行机构里十分常见，通常用来把电能转换成低速旋转扭矩，再通过齿轮或联轴结构把运动传递给摆臂、滚轮、拨杆等末端零件。

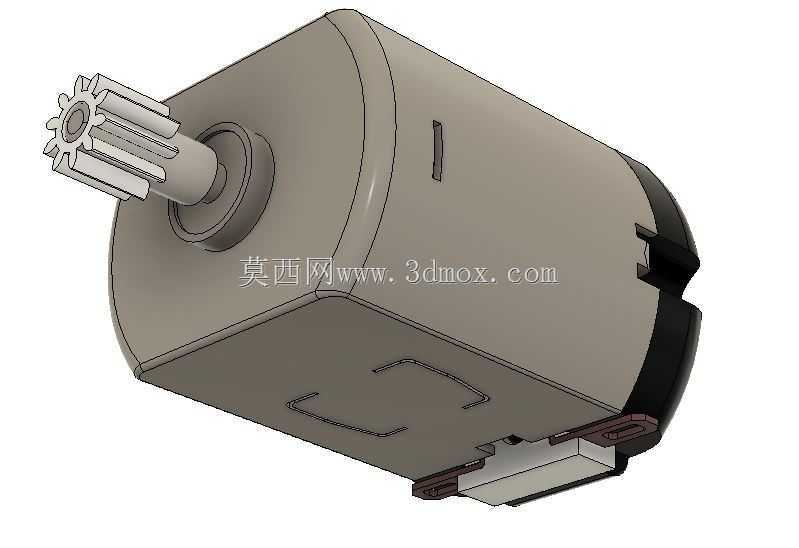

　　从结构表达看，模型保留了圆柱机壳、端盖定位、尾部电刷安装区和前端轴承位等关键特征。前端齿轮轴直接参与啮合，选型时不能只看电机本体直径，还要把齿顶圆、轴向伸出长度以及与配对齿轮的中心距一起纳入校核。若安装空间紧张，齿轮啮合侧隙、轴端跳动和电机固定面到齿轮分度圆的距离都会影响实际装配，这些边界在三维环境中提前干涉检查，能减少样机阶段反复修配的工作量。

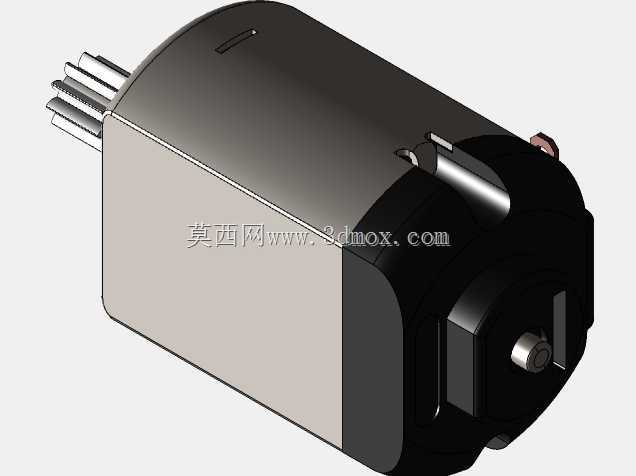

　　机壳侧面的压痕和卡扣细节对应量产中的壳体扣合工艺，底部两个安装耳则决定了整机固定方式。实际布置时，安装孔中心距、耳片厚度以及螺钉头避让空间需要同时确认；尾部黑色端盖区域通常容纳电刷、磁钢定位和接线端子，布线时应预留弯折半径，避免导线紧贴壳体锐边。模型把这些容易被简化的位置表达出来，有助于结构工程师在堆叠阶段判断走线、维修拆装和周边件距离。

　　设计思路上，这类马达并不追求大功率，而是强调体积、扭矩与成本的平衡。齿轮输出轴意味着它可以直接驱动小模数齿轮副，省掉额外联轴节，但也对轴的径向受力提出限制：若负载齿轮偏心或啮合过紧，轴承磨损和噪音会明显增加。因此在机构设计中，应让啮合点尽量靠近前轴承，控制悬臂长度，并保证配对齿轮的支撑刚度。对于教学场景，该模型还能帮助学生直观理解定子、转子、输出轴和安装基准之间的空间关系，比单纯看剖面图更容易建立整机概念。

　　在三维建模层面，圆柱主体与尾部异形端盖的过渡、底部安装耳的拔模角度、前端轴承座同心度以及齿轮齿形简化方式，都是需要重点处理的地方。模型既保留了识别度，也控制了特征数量，便于在大装配中使用而不过度拖慢显示性能。做设备选型时，可把它作为占位参考，进一步核对真实样本中的电压区间、空载转速、额定扭矩和接线极性；做结构设计时，则应围绕输出轴高度、安装孔位和尾部接线空间建立装配基准，确保周边壳体、支架和传动件一次配合到位。
