小型巡检机器人防滑行走轮结构设计

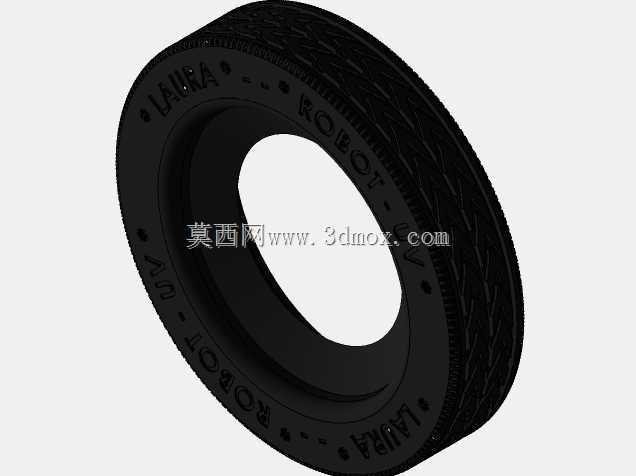

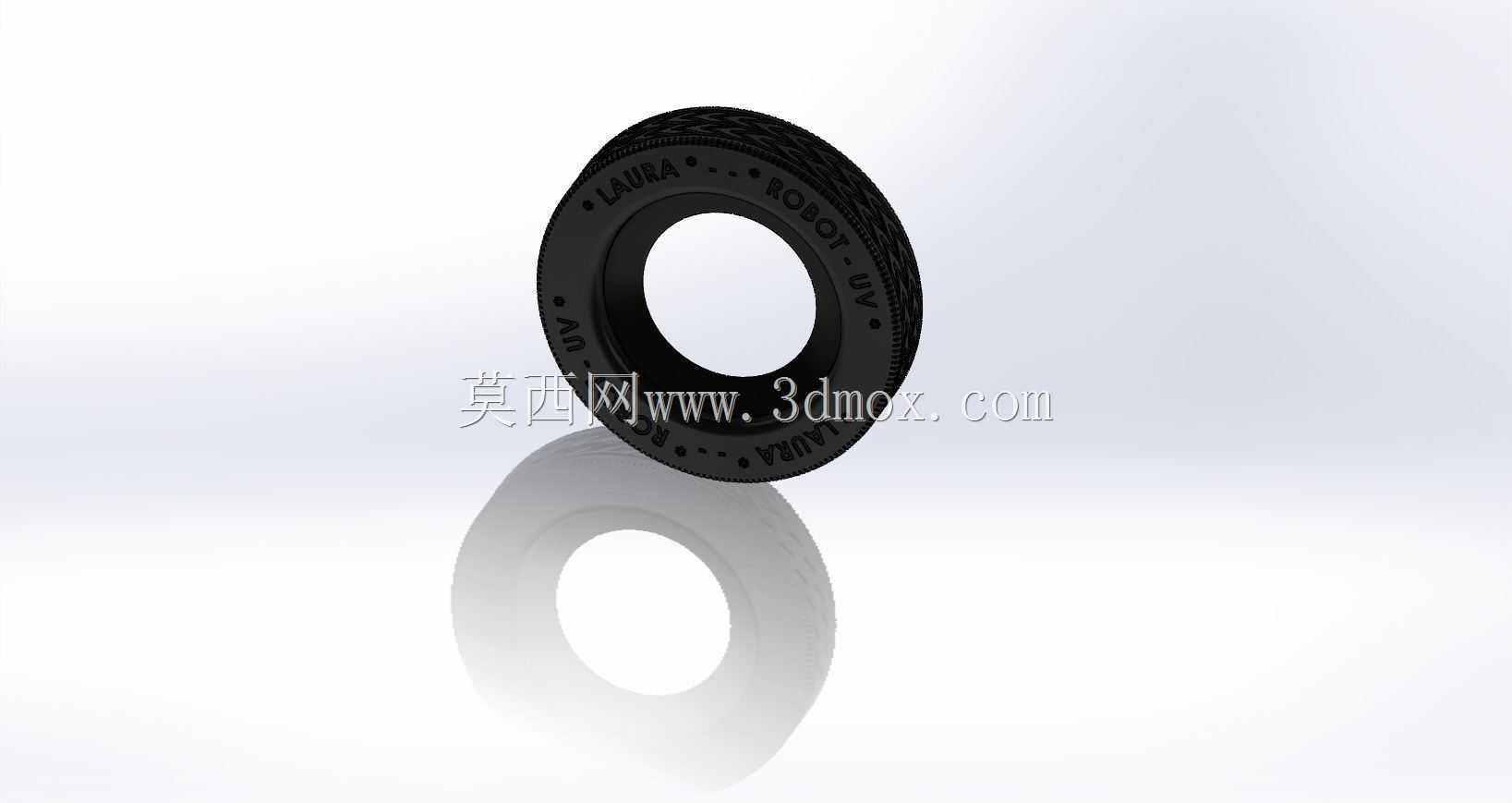

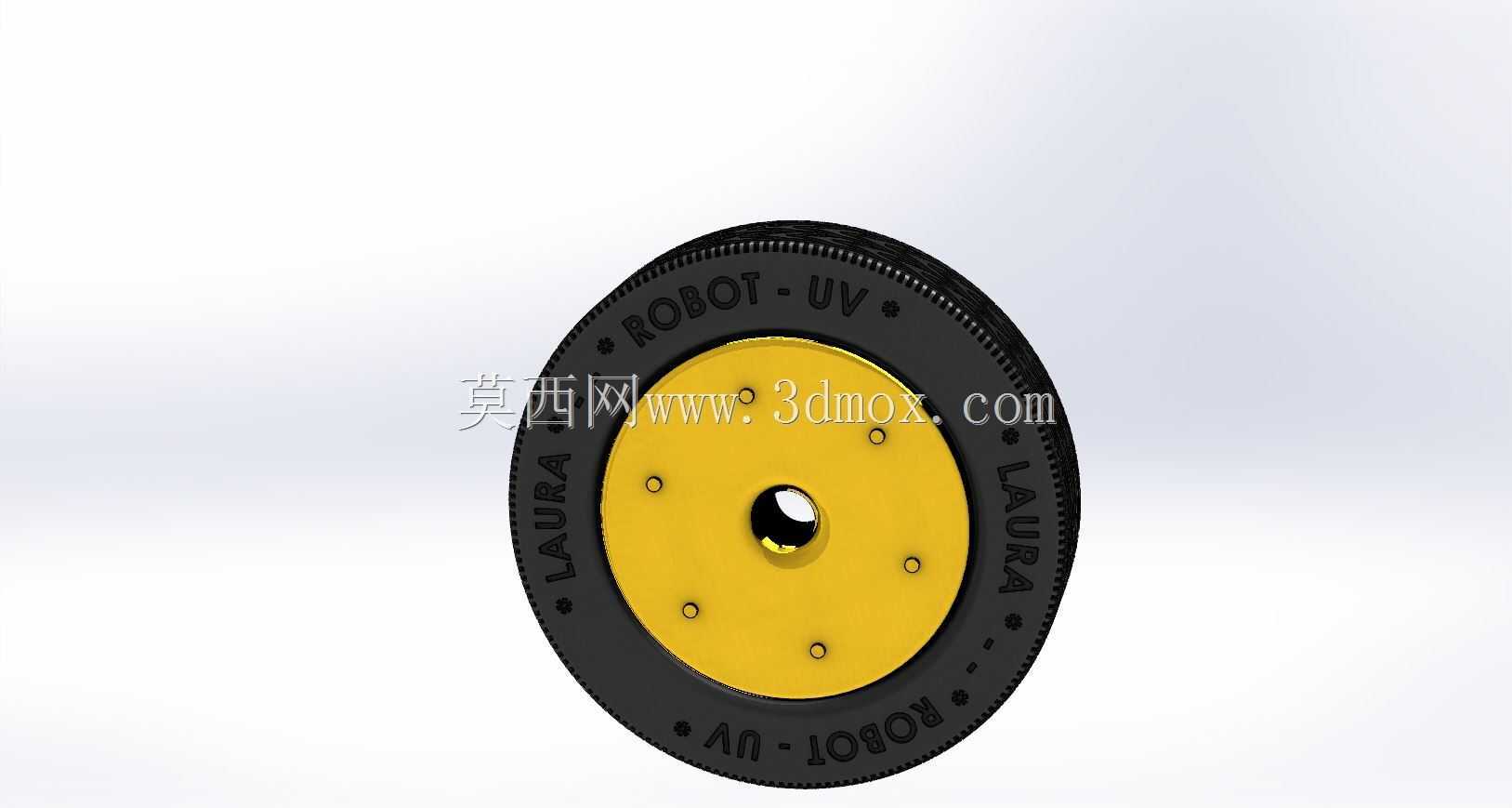

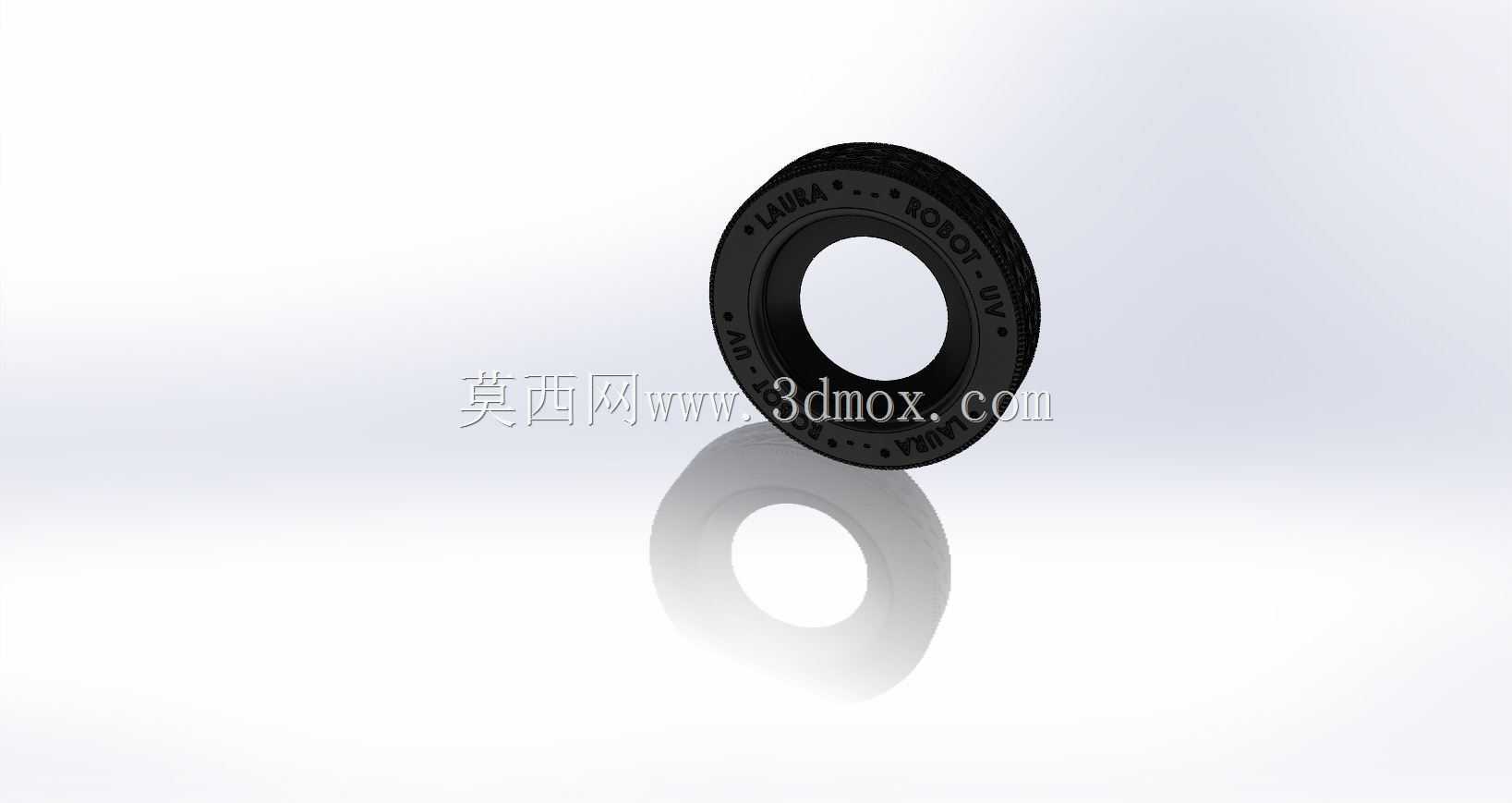

　　该行走轮主要面向小型室内巡检机器人、教育演示机器人与轻型AGV的底盘行走单元，在平整环氧地坪、硬质PVC地面、薄地毯与轻度拼接缝隙路面上承担承载、导向与摩擦传动功能。轮体采用外圈橡胶胎体与内圈金属轮毂组合的结构，胎面外侧布置连续细密防滑纹路，可在不显著增大滚动阻力的前提下提升接地摩擦系数，避免机器人启停、转向与小幅越障时出现空转。轮毂中心设置轴孔与定位台阶，用于和驱动轴或轮轴配合，端面预留多个周向安装孔，可适配不同螺钉分布的联轴器、轴承座与支架，方便在多类底盘框架上复用。

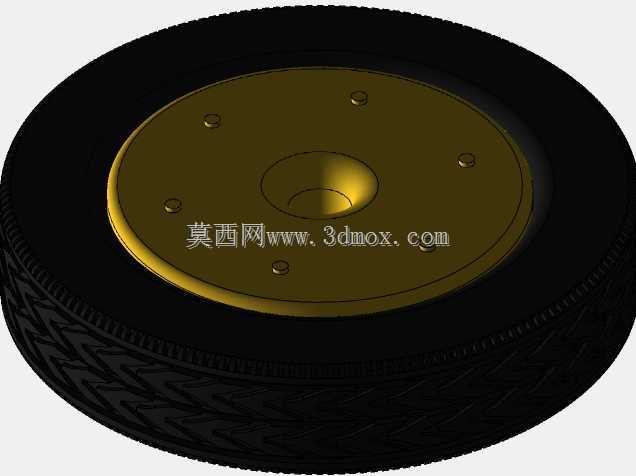

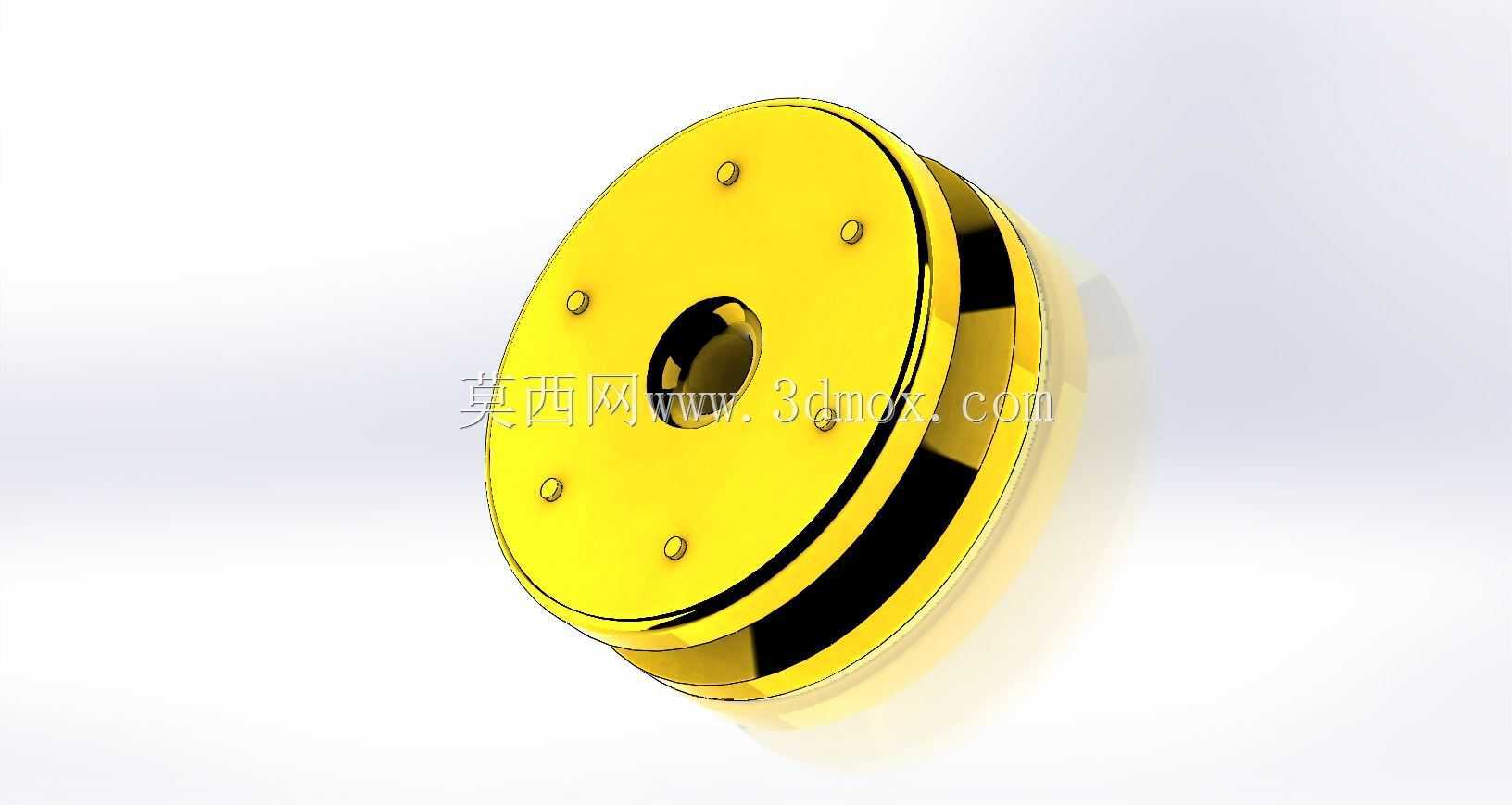

　　从结构设计角度看，胎体与轮毂的配合边界需要重点控制径向过盈与轴向限位。胎圈内侧应贴合轮毂外缘，既不能因过盈量过大造成装配困难、胎面局部鼓胀，也不能因间隙偏大导致运转中胎体松动、偏心摆动。轮毂盘面采用下沉式造型，中心区域凸起形成轴套段，可增加与轴的接触长度，降低悬臂支撑下的轴承受力；盘面均匀分布的固定孔兼顾减重与安装需求，孔位周边保留足够壁厚，避免螺钉锁紧时出现应力集中。外胎厚度在耐磨与缓冲之间取折中，过薄会削弱吸振能力，过厚则会增大滚动变形并影响定位精度。

　　在实际选型中，该类轮组常用于低速、轻载场景。安装时需确认轮体外径与底盘离地间隙相匹配，两轮中心距应满足车体转向所需的差速空间，轮宽则要结合接地比压与安装支架间距确定。若用于驱动轮，轴孔与驱动轴的配合宜选过渡配合并加设紧定螺钉或键连接；若作为从动轮，则需在轮毂内部预留轴承安装位，保证回转灵活。胎面纹路方向应与轮轴垂直布置，以获得稳定的纵向抓地力；在需要频繁横移或原地转向的底盘上，可适当降低胎面硬度，减小转向扭矩。

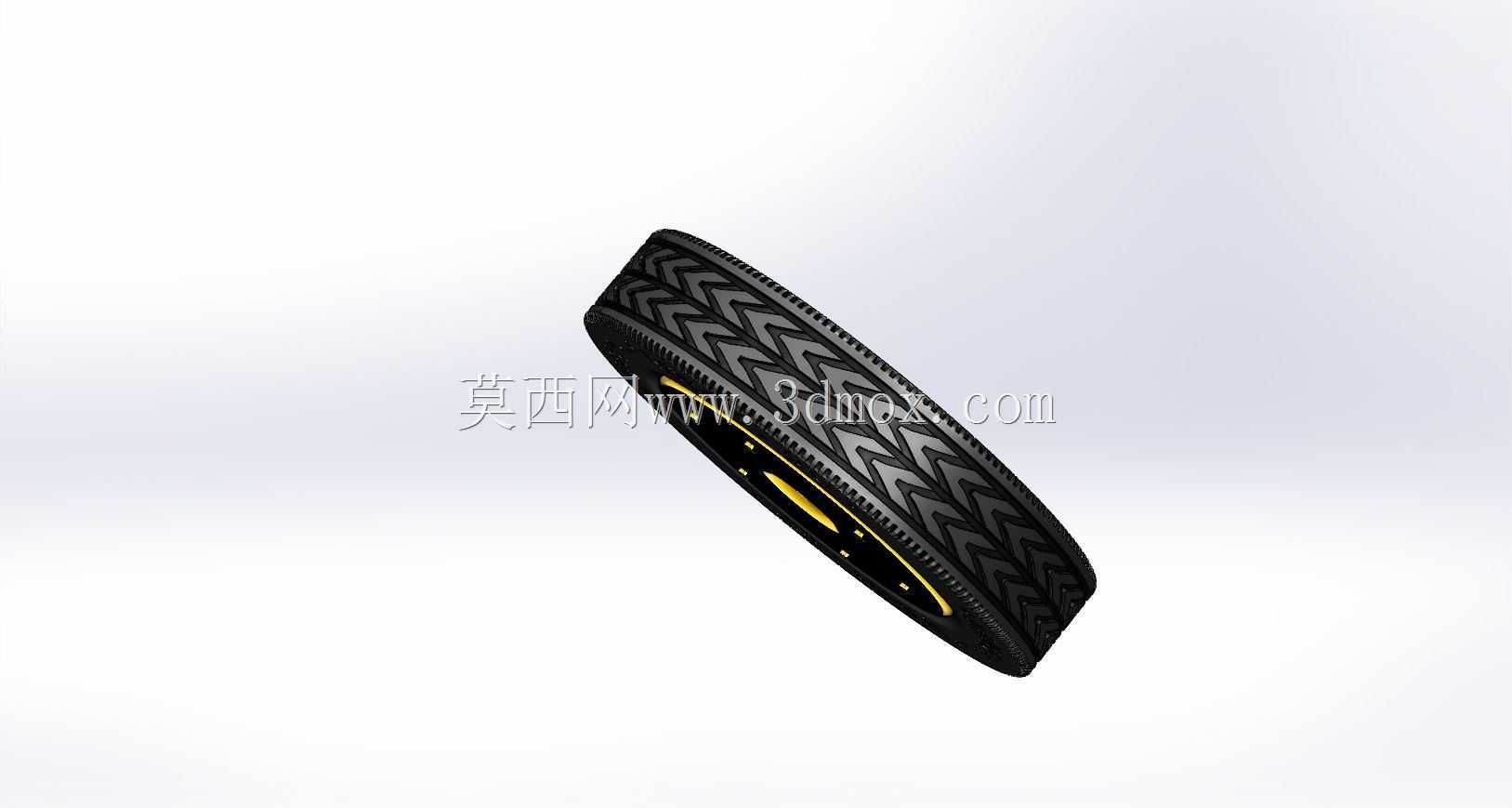

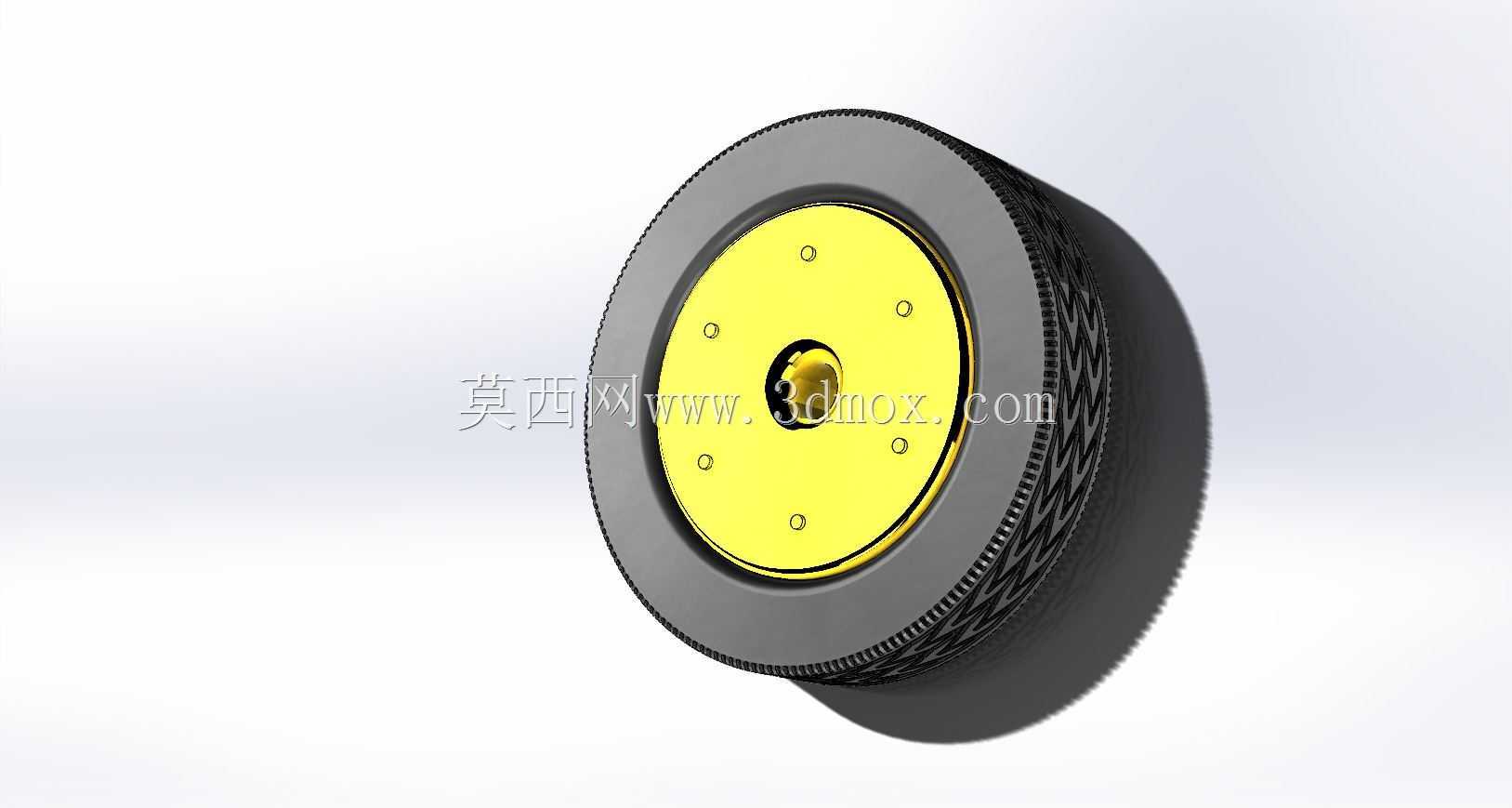

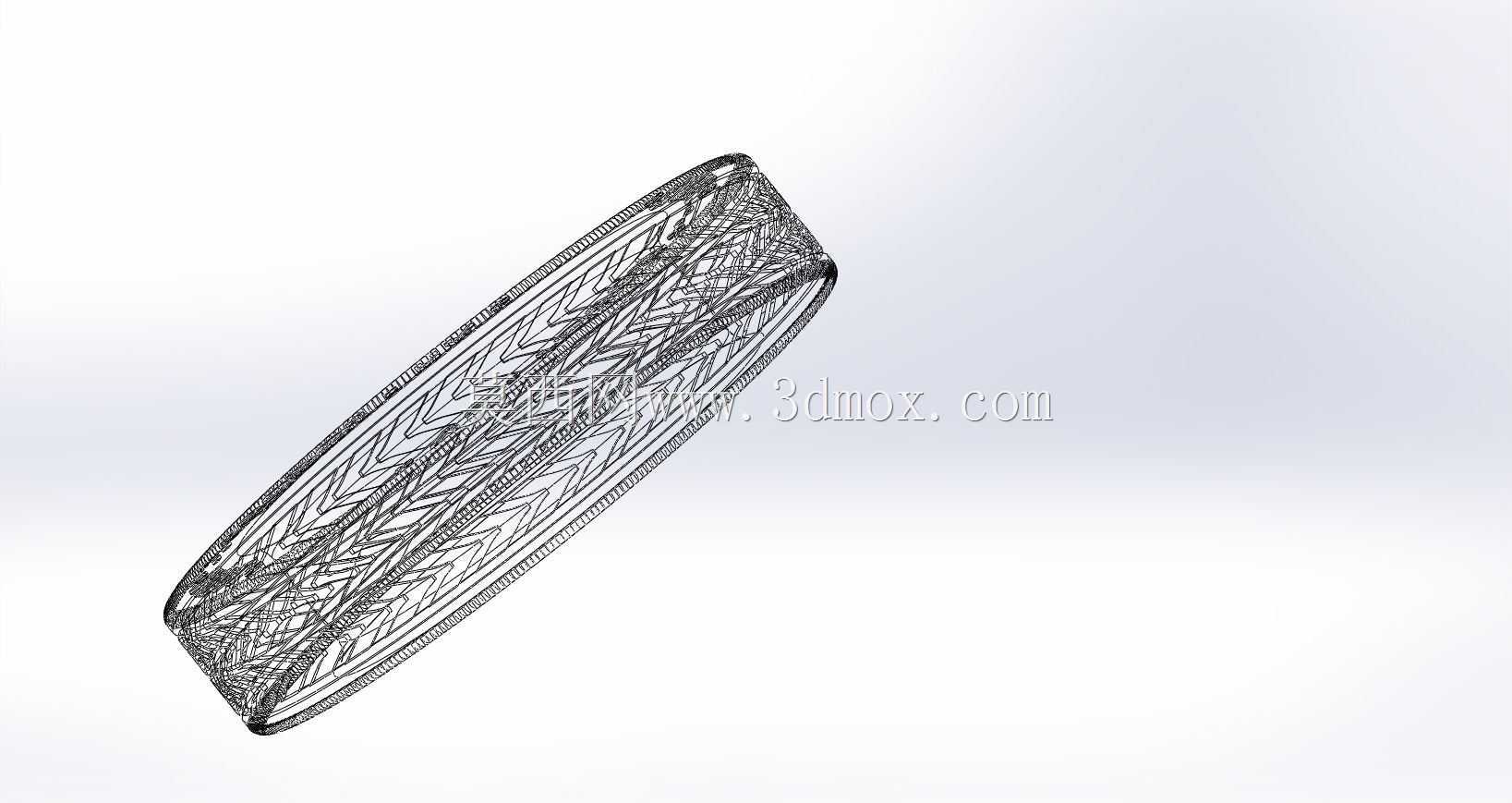

　　建模过程中，外胎花纹适合采用圆周阵列与包覆特征处理，先绘制单节纹路截面，再沿胎面圆柱面进行阵列，保证纹路间距均匀且无扭曲变形。轮毂部分可通过旋转特征生成主体轮廓，再对阵列孔、中心轴孔与倒角进行细化。倒角与圆角不应省略：胎体边缘圆角可减少应力集中，轮毂安装面倒角能引导装配，轴孔端部倒角则方便轴件插入。完成零件后，还需将轮胎、轮毂、紧固件与轴系进行装配校验，检查转动时胎面是否与支架、底盘侧板或传感器安装座发生干涉，确保轮组在完整行程内具备稳定的运动边界。
