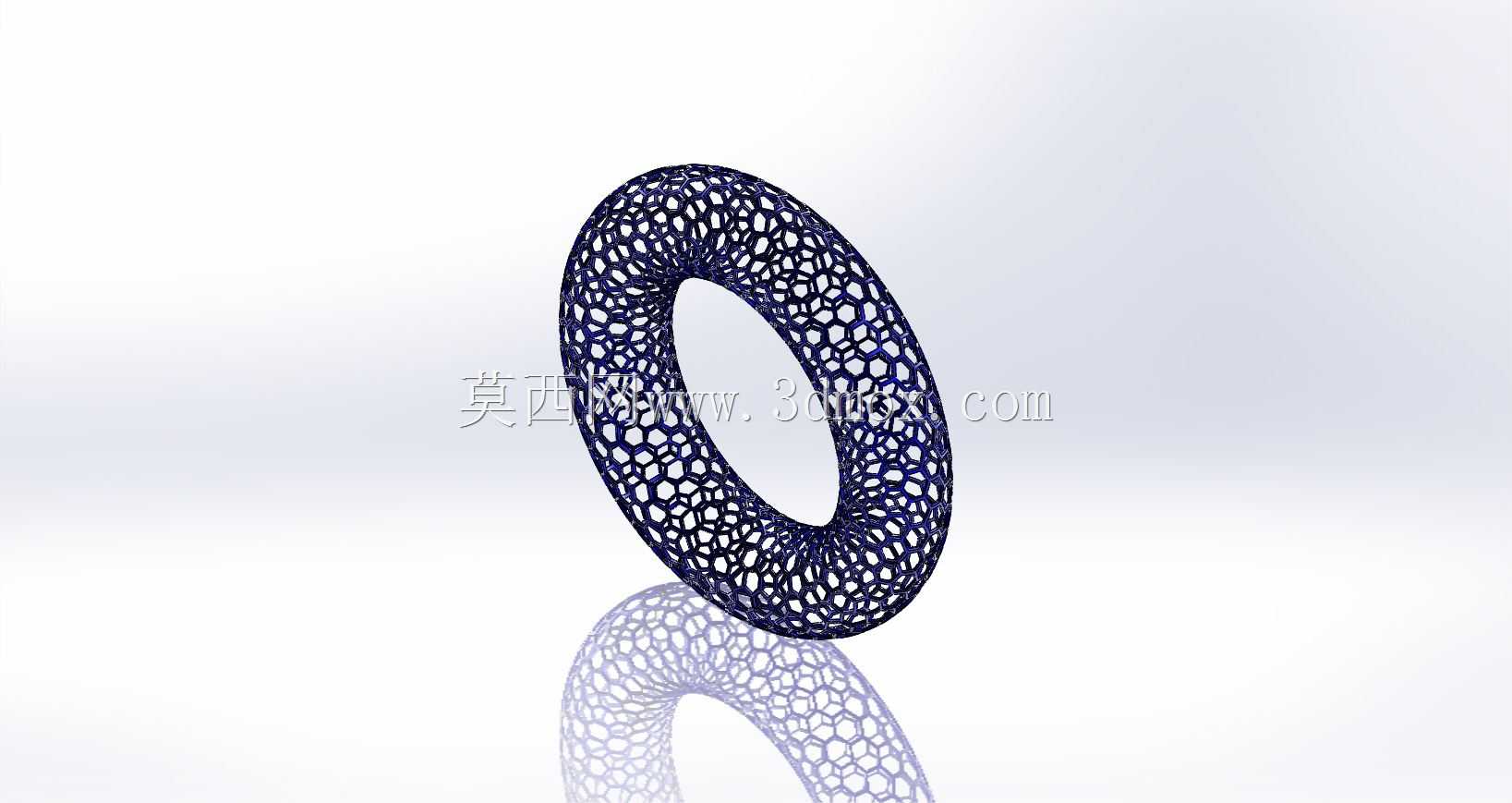

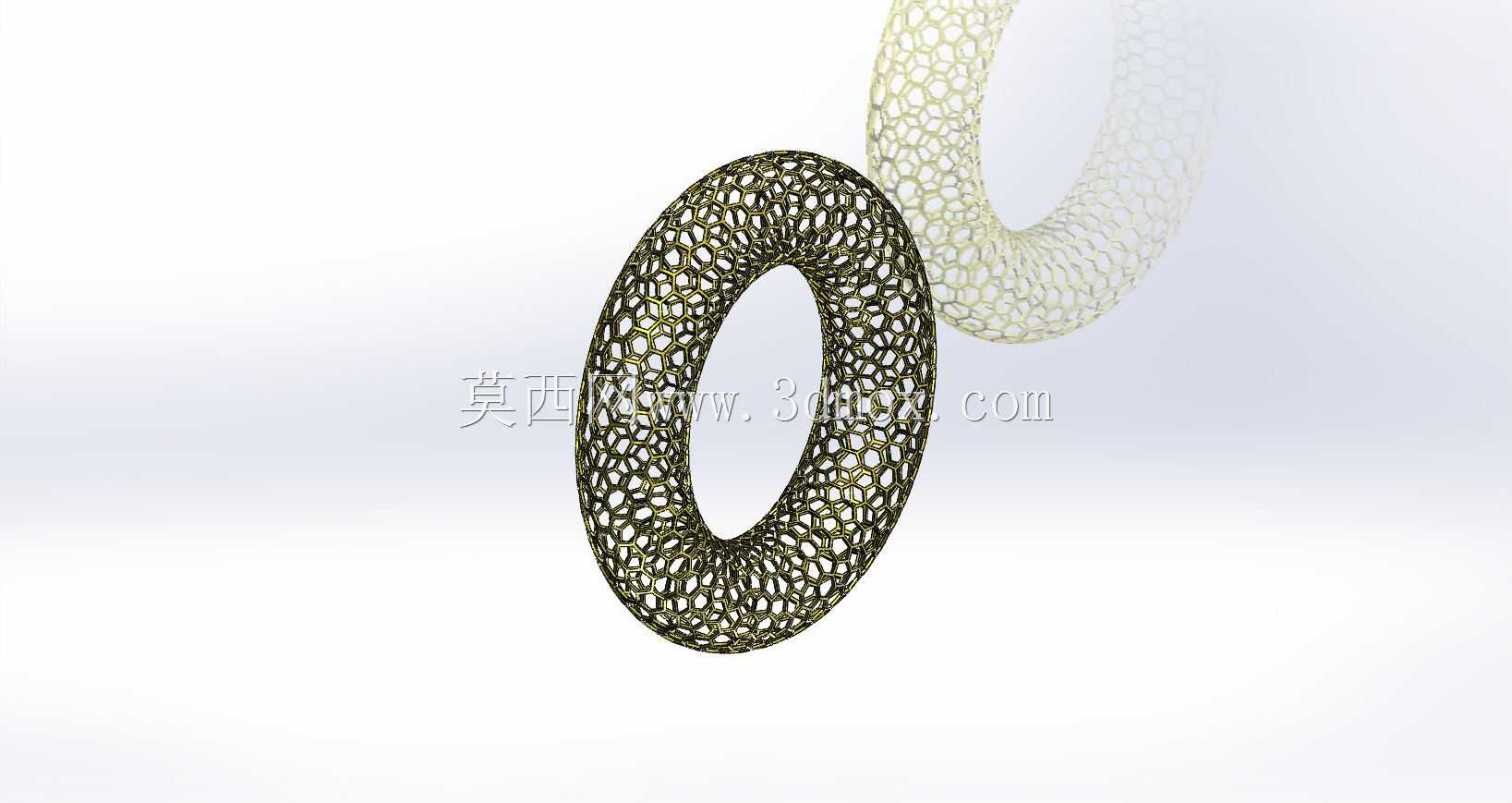

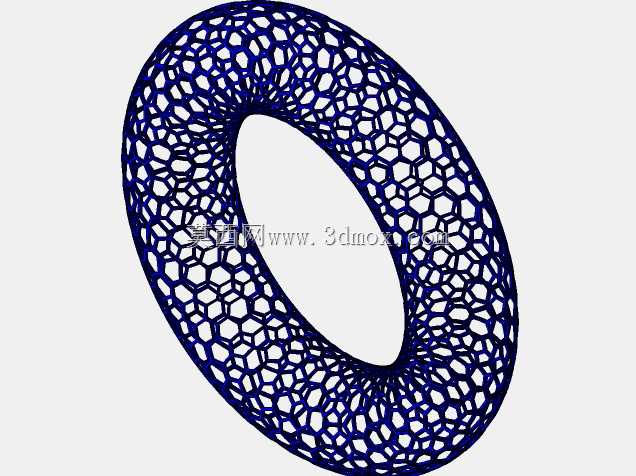

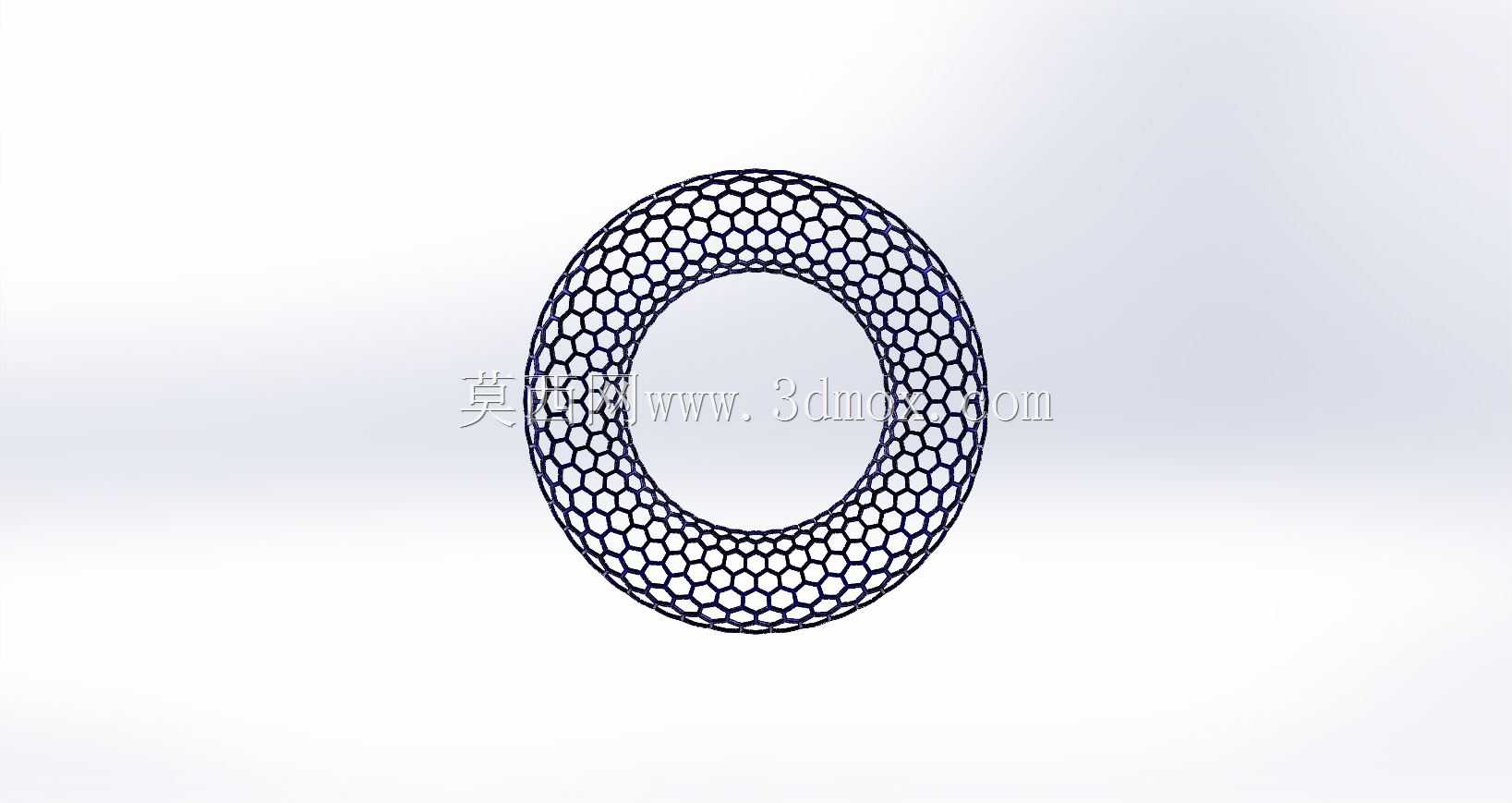

六边形镂空多孔环形结构练习作品

这类六边形镂空环形结构，最初的设计思路来源于轻量化结构需求与仿生晶格的结合，在做结构减重练习时，常被用来验证网格拓扑在环形构件上的受力分布表现。从实际应用场景来看，这类结构并非仅作为造型展示存在，在流体分布、缓冲承载、透气装饰类零部件中都能找到对应落地场景，比如通风管道内的整流构件、缓冲垫的支撑骨架、文创产品的装饰外壳，甚至部分医用植入物的多孔结构设计逻辑也与其同源。设计过程中首先要确定环形的基础轮廓参数，先构建闭合的圆环扫掠路径，确定截面的内外径边界，保证整体结构的安装边界符合常规环形件的装配要求，不会因为外轮廓的异形凸起影响后续安装配合。之后在基础环面上排布六边形网格单元，要注意每个六边形单元的边长一致性，在环面曲率变化的位置做网格的自适应调整，避免出现单元变形过大导致的应力集中问题，镂空部分的壁厚要保持均匀，避免3D打印或者注塑成型时出现壁厚不均导致的缩痕、填充不足问题。从功能特性来看，六边形网格相比方形或者三角形网格，在相同开孔率的情况下拥有更好的面内刚度，环形整体的抗扭表现也更均衡，镂空结构可以在保证结构强度的前提下大幅降低整体重量，同时通透的孔隙可以满足流体穿过、光线透过的需求，部分场景下还可以作为填充骨架，外部包覆软质材料实现缓冲功能。做这类结构练习时，要特别注意内外环面的网格衔接，不能出现破面或者非流形几何问题，否则后续导入仿真软件或者加工编程时会出现报错，另外要控制单个镂空孔的尺寸公差，如果是作为过滤类构件使用，孔位的尺寸偏差会直接影响过滤精度，如果是作为承载构件，要在网格与实体环的衔接位置做小圆角过渡，降低应力集中系数，避免长期受载出现开裂。实际建模时还要考虑后续加工的工艺性，如果采用增材制造工艺，要预留足够的支撑逃逸孔，保证打印完成后内部的支撑材料可以顺利排出，如果采用机加工方式，要评估镂空结构的刀具可达性，避免出现刀具无法加工到的内侧死角。这类结构的安装边界通常以环形的中心轴线为装配基准，内外圆柱面作为配合面，设计时要保证配合面的完整性，不要在配合区域排布镂空结构，避免影响装配精度和连接强度。
