带减速驱动的皮带传输装置三维设计

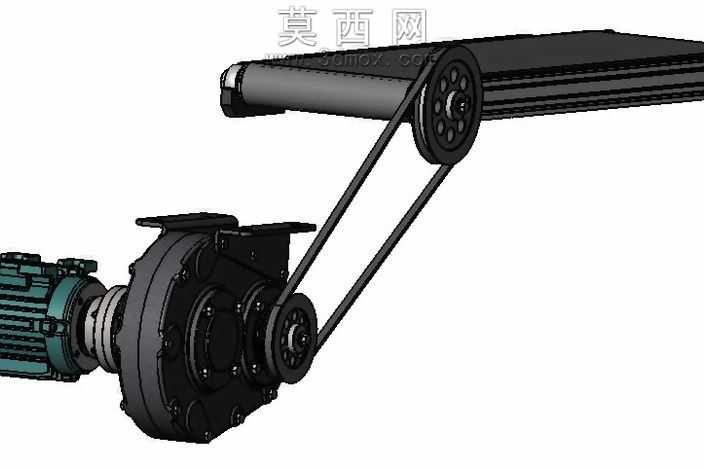

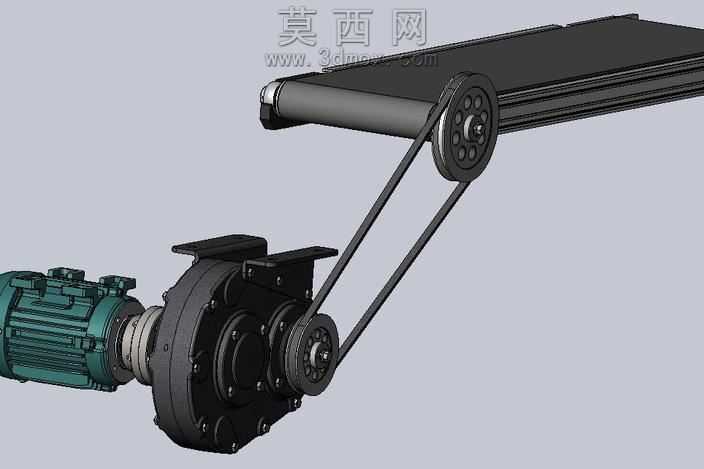

本传输装置采用三维建模软件完成全参数化设计，整体围绕皮带输送的动力传递与物料承载核心需求搭建结构。建模过程中首先完成整体布局的基准搭建，确定输送机架、驱动单元、传动单元、输送皮带的相对位置与装配基准，确保各部件的同轴度、平行度符合机械传动的公差要求。驱动部分采用卧式电机搭配蜗轮蜗杆减速机构的组合，建模时对电机的散热筋、接线盒、输出轴端的连接法兰做了精细化特征构建，减速箱体的剖分面、轴承安装位、油封槽、连接螺栓孔均按照实际机械加工的工艺逻辑设计，还原了减速机构内部的蜗杆蜗轮啮合传动关系，确保动力输入到输出的减速比匹配输送工况的转速扭矩需求。传动单元采用双槽V带传动结构，主动带轮安装在减速机输出轴端，从动带轮集成在输送辊筒的轴端，建模时还原了带轮的轮槽弧度、皮带的张紧调节支架结构，张紧支架采用腰型孔设计，可实现皮带张紧度的微调，保证传动过程中不打滑、不跑偏。输送部分的机架采用铝合金型材拼接的框架结构，辊筒两端采用带座轴承安装在机架侧板上，输送皮带采用柔性材质模拟，建模时还原了皮带包络辊筒的曲面形态，机架侧边的导向挡边可避免物料输送过程中从侧边滑落。材质渲染阶段，为电机外壳赋予铸铁哑光金属材质，减速箱体做发黑处理的深灰金属质感，带轮与辊筒采用钢材抛光后的金属质感，输送皮带赋予黑色橡胶的哑光粗糙质感，机架型材赋予阳极氧化银白金属质感，各连接螺栓、轴承座等标准件均做了镀锌亮面金属的材质区分，通过环境光遮蔽、漫反射、高光参数的调整，让整体模型的材质层次清晰，装配关系一目了然。设计过程中充分考虑了装置的实际使用场景，驱动单元布置在输送段的下方侧方位置，既节省安装空间，又便于后期的维护检修，各部件的装配约束均按照实际机械装配逻辑添加，可实现传动过程的运动仿真模拟，验证皮带传动的运行轨迹、减速机构的传动流畅度，避免实际生产中出现干涉、卡滞等问题。整体结构紧凑，传动路线清晰，可直接用于小型物料输送场景的方案展示、结构参考，也可作为非标输送设备设计的基础模型进行参数修改适配不同的输送长度、载重需求。
