多工位重载物料转运输送工装设备

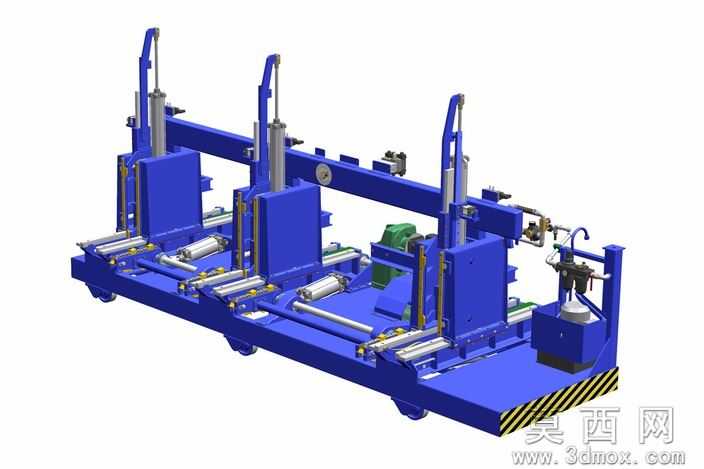

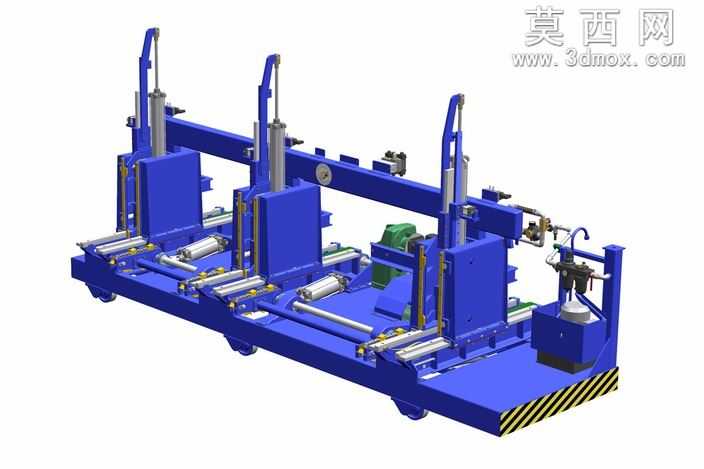

本模型为多工位重载物料转运输送工装设备，采用三维参数化建模完成整体结构设计，建模过程中对各功能模块进行独立装配约束，完整还原设备的实际装配逻辑与运动关系。模型主体框架采用型钢焊接结构的建模思路，赋予金属哑光蓝色漆面材质，还原工业设备常用的涂装质感，底部设置带刹车功能的重载脚轮结构，满足设备在车间内的灵活转场与定位固定需求。设备沿长度方向设置三个独立的工件装夹工位，每个工位配置立式气动升降导向柱，搭配带缓冲结构的水平夹紧组件，气动元件部分采用金属银与黑色橡胶材质区分，还原气缸、气阀、管路接头的真实外观细节，管路走线沿框架侧边布置，建模时严格遵循实际气动回路的排布逻辑，避免出现干涉问题。工位间设置无动力辊道输送结构，辊筒采用金属镀铬材质，表面做光滑反光处理，可实现工件在不同工位间的顺畅滑移，减少人工搬运的劳动强度。设备末端集成气动控制操作单元，设置手动控制阀与气源处理组件，操作平台边缘粘贴黄黑警示条纹材质，还原工业现场的安全标识规范。模型在渲染阶段采用均匀的工业场景布光，突出金属结构的硬朗质感与气动元件的细节特征，各运动部件均保留合理的装配间隙，可通过三维软件的运动仿真模块模拟工位夹紧、辊道输送、设备移动的全流程动作。设计过程中重点考量多工位并行作业的空间布局，确保各工位操作互不干涉，同时兼顾设备整体的结构刚性，满足重载物料转运过程中的承重需求，底部框架的加强筋布局经过优化，在控制整体重量的前提下提升结构抗变形能力，气动元件的选型与安装位置符合工业设计规范，便于后期实际加工过程中的元件采购与装配调试，辊道的高度与间距设计适配常见的工业工件尺寸，具备较强的通用适配性。
