堆场散料输送堆取料臂架结构设计

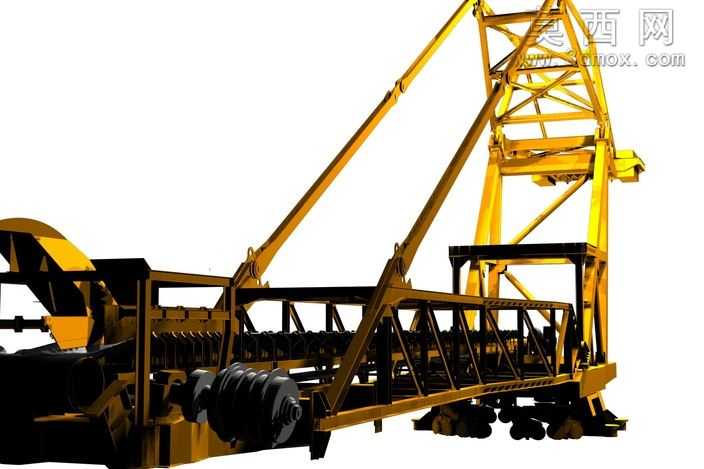

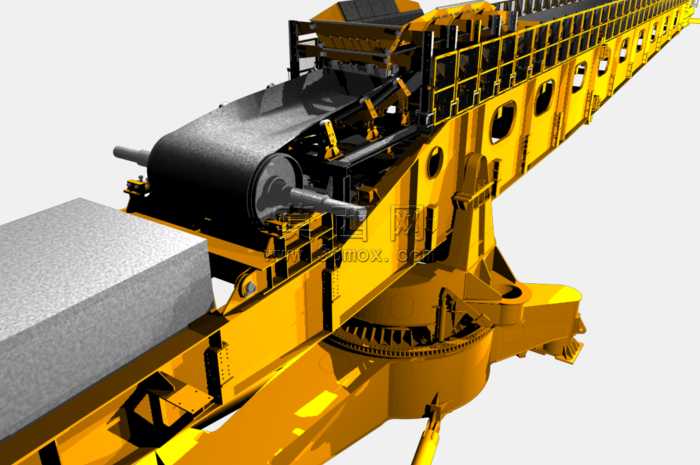

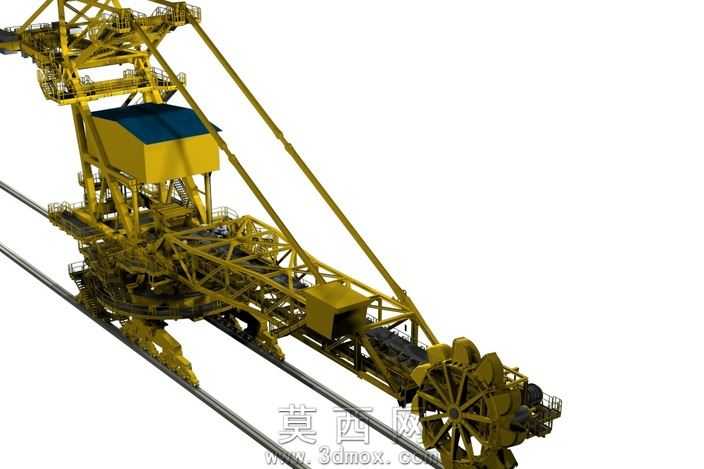

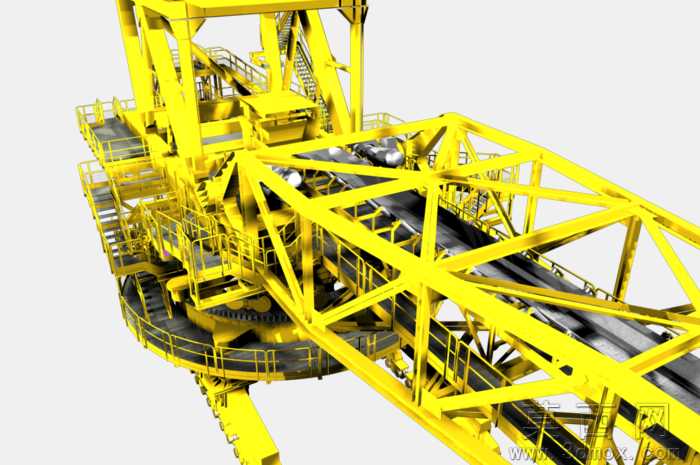

本作品为堆场散料作业用堆取料设备的臂架输送系统三维建模成果，建模过程中严格遵循重型散料装卸设备的工程设计规范，对臂架主体结构、输送皮带总成、回转支撑机构、走台防护组件等核心部分进行了1:1比例的精细化还原。建模阶段首先搭建臂架的主体桁架结构，采用箱型梁与镂空减重孔结合的设计形式，既保证长距离臂架的结构刚度，又合理控制设备整体自重，避免无效载荷增加回转机构的运行负载；针对皮带输送系统，分别建模了驱动滚筒、改向滚筒、承载托辊组、皮带张紧机构以及导料槽组件，各部件的装配间隙完全符合实际设备的安装公差要求，可直观展示皮带的物料承载运行路径。材质渲染阶段，主体钢结构采用工业重型设备常用的亮黄色防护漆材质，还原工程设备的标准涂装效果，输送皮带采用哑光黑色橡胶材质，表现橡胶带的表面纹理与柔韧质感，走台护栏采用金属防滑材质，回转支撑部位做了金属齿面的质感处理，清晰展示回转齿轮的啮合结构细节。设计思路上，该臂架结构可绕底部回转支座实现大范围角度回转，配合臂架俯仰机构可覆盖大面积堆场的堆料、取料作业需求，臂架侧面设置的连续安全走台与防护栏杆，满足设备日常检修维护的人员通行安全要求，前端导料槽结构可引导散料平稳落在输送皮带上，避免物料撒漏，底部回转机构采用大直径回转支承设计，可承受臂架长距离延伸带来的倾覆力矩，保证设备重载作业下的结构稳定性。整个模型的各部件均做了独立的结构分层，可清晰拆解展示内部传动与支撑结构，能够直观呈现散料堆场用臂架式堆取输送设备的整体构造与作业原理，为同类散料装卸设备的结构优化、教学演示提供直观的三维参考。
