箱式滑块型标准直线运动轴承结构

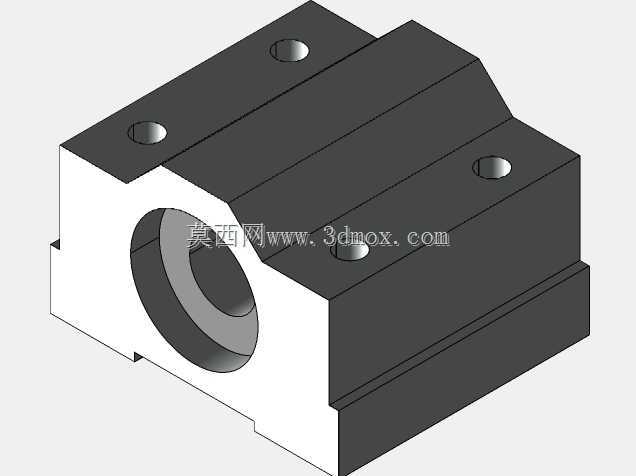

　　这款箱式结构的直线运动支撑部件，是线性传动系统里应用极广的基础导向元件，日常在自动化流水线的工位滑台、点胶设备的Z向移动模组、小型检测仪器的推拉载台、包装机械的送料导轨副上都能见到它的身影，核心作用是为做往复直线运动的光轴提供低摩擦、高刚性的运动支撑，保证运动过程的同轴度与平顺性，避免光轴运行中出现径向窜动、卡滞的问题。从结构设计逻辑来看，它采用了分体式的箱型滑块外壳，外壳主体分为上下两个装配区块，上部的深色区块是承载安装基体，四个角位预留了沉头安装孔，安装时可以直接通过内六角螺栓将整个滑块固定在移动负载的安装面上，沉孔设计能够让螺栓头完全埋入基体内部，不会突出安装面干涉负载的装配，也能避免螺栓在往复运动中被剐蹭松动；

　　下部的浅色区块是轴承衬套的容纳腔，中间的通孔是与配套光轴配合的工作面，内部预装的直线轴承衬套带有循环滚珠结构，能把光轴与滑块之间的滑动摩擦转化为滚动摩擦，大幅降低运动阻力，哪怕是轻载工况下用手推动负载也能实现顺滑的无卡顿移动。设计时特意将安装孔位做了对称布局，不管是正装、反装还是侧装在垂直安装面上，都能保证受力均匀，不会出现偏载导致的局部磨损加剧问题；外壳的边角做了小尺寸的倒角处理，既可以去除机加工产生的锐边毛刺，避免装配时划伤操作人员，也能减少安装过程中与周边结构件的磕碰干涉。从安装边界来看，这类滑块的安装孔距是标准化尺寸，适配行业通用的光轴直径规格，选型时只需要确认配套光轴的外径、安装面的孔位间距，不需要额外做定制化的结构修改，

　　就能直接替换同规格的同类产品；滑块的整体高度经过优化，在保证内部轴承衬套有足够支撑长度的前提下，尽可能压缩了整体厚度，能够适配安装空间紧凑的小型设备，不会因为部件高度过高导致设备整体体积冗余。在实际设备运行中，这种箱式直线轴承滑块相比开口型的直线轴承，整体刚性更强，能够承受一定的径向力矩负载，哪怕负载的重心没有完全落在光轴轴线上，也能保持稳定的运动精度，不会出现滑块卡咬光轴的情况；外壳的材质选用了高强度的铝合金或者铸铁材质，兼顾了结构强度与自身重量，在移动负载高速往复运动时，不会因为自身惯性过大导致传动系统负载超标。日常做设备结构设计时，这类部件通常会成对使用，平行安装在两根同规格的光轴上，配合同步带或者丝杆传动，就能搭建出稳定的单轴直线运动模组，广泛适配各类需要直线往复动作的工位需求，不管是短行程的快速点位移动，还是长行程的匀速送料动作，都能提供稳定的导向支撑。
