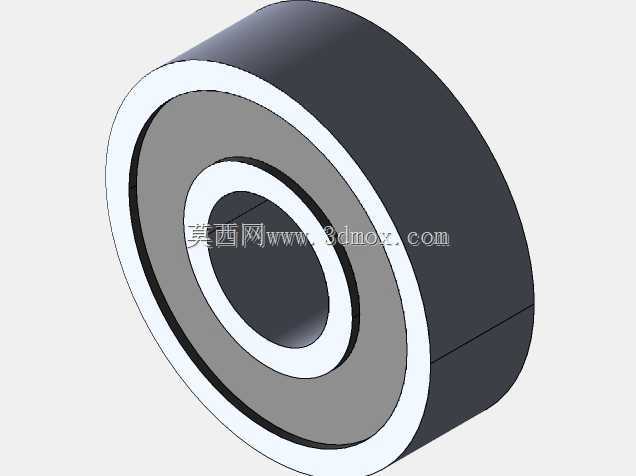

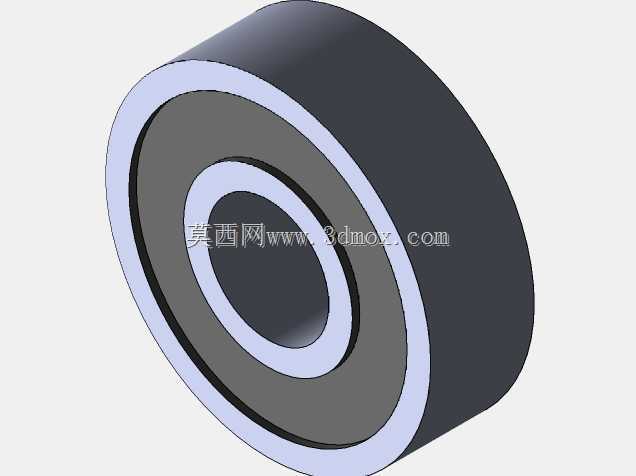

标准深沟滚珠轴承三维结构设计

　　在各类旋转传动机构的设计选型中，滚珠轴承是应用覆盖范围最广的支承类零件，从普通民用家电的电机转轴，到工业生产线的输送辊道、机床主轴的辅助支承、精密仪器的转动轴系，几乎所有存在连续回转运动的结构节点，都需要这类零件承担径向载荷、约束轴系径向窜动，同时将轴系运转过程中的摩擦阻力控制在较低水平。这款标准滚珠轴承的设计完全遵循通用机械零部件的尺寸规范，建模过程中优先保证各配合面的尺寸精度与形位公差合理性，内圈的内孔面为与转轴配合的安装基准，建模时严格控制圆柱度公差，避免安装后出现轴系偏心引发的运转振动；外圈的外圆柱面为与轴承座孔配合的安装面，同样保证同轴度要求，确保安装后内外圈滚道处于理想的同心位置，让滚动体能够均匀承载。

　　从结构设计逻辑来看，模型完整还原了深沟型滚珠轴承的核心组成：内外圈均加工有对应曲率的弧形滚道，滚道曲率略大于滚珠半径，既保证滚珠与滚道有足够的接触面积分散载荷，又预留了合理的滚动间隙，避免滚珠在滚道内出现卡滞；滚动体均匀排布在内外圈滚道之间，通过保持架实现等间距分隔，防止运转过程中滚珠之间相互摩擦碰撞，降低运转噪音与磨损速率。在安装边界的设计考量上，模型明确标注了各关键尺寸的公差带选取逻辑：内圈与转轴的配合根据载荷特性选取过渡或小过盈配合，避免内圈在轴上出现周向打滑；外圈与轴承座孔的配合根据安装场景选取间隙或过渡配合，方便装配拆卸的同时保证支承刚性。设计过程中还充分考虑了实际使用的工况适配性，滚道表面的粗糙度要求控制在合理区间，

　　降低滚动摩擦系数，同时针对不同的润滑场景预留了润滑脂填充空间，两侧的密封结构可以有效阻挡外界粉尘、水汽进入滚道内部，避免润滑脂泄漏与杂质侵入造成的早期磨损。在三维建模的细节处理上，所有棱角位置均做了符合加工工艺的倒角处理，既避免热处理过程中出现应力集中开裂的问题，也方便装配过程中的导向对位，不会出现锐边划伤安装人员或配合零件表面的情况；滚道与端面的过渡位置做了圆角处理，优化载荷传递路径，降低应力集中系数，提升轴承在交变载荷下的疲劳寿命。对于结构设计从业者而言，这款模型可以直接用于各类回转机构的装配仿真，在整机设计阶段验证轴系与轴承座的安装空间是否匹配，提前排查装配干涉问题，也可以作为标准件库的组成部分，在不同项目的设计中直接调用，减少重复建模的工作量，提升整体设计效率。
